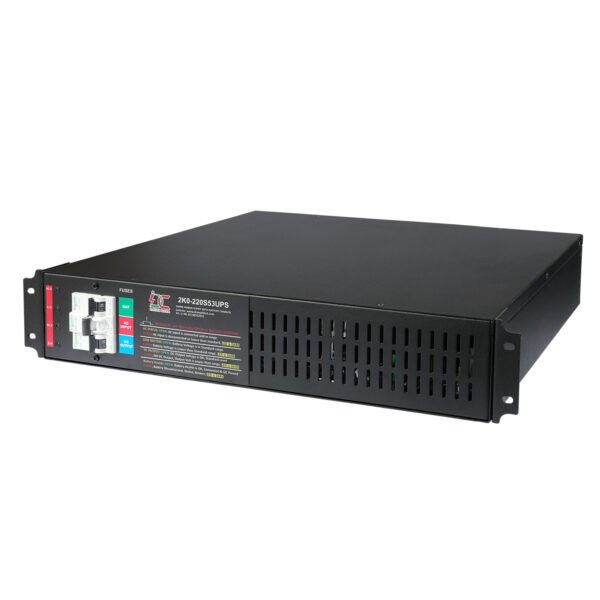

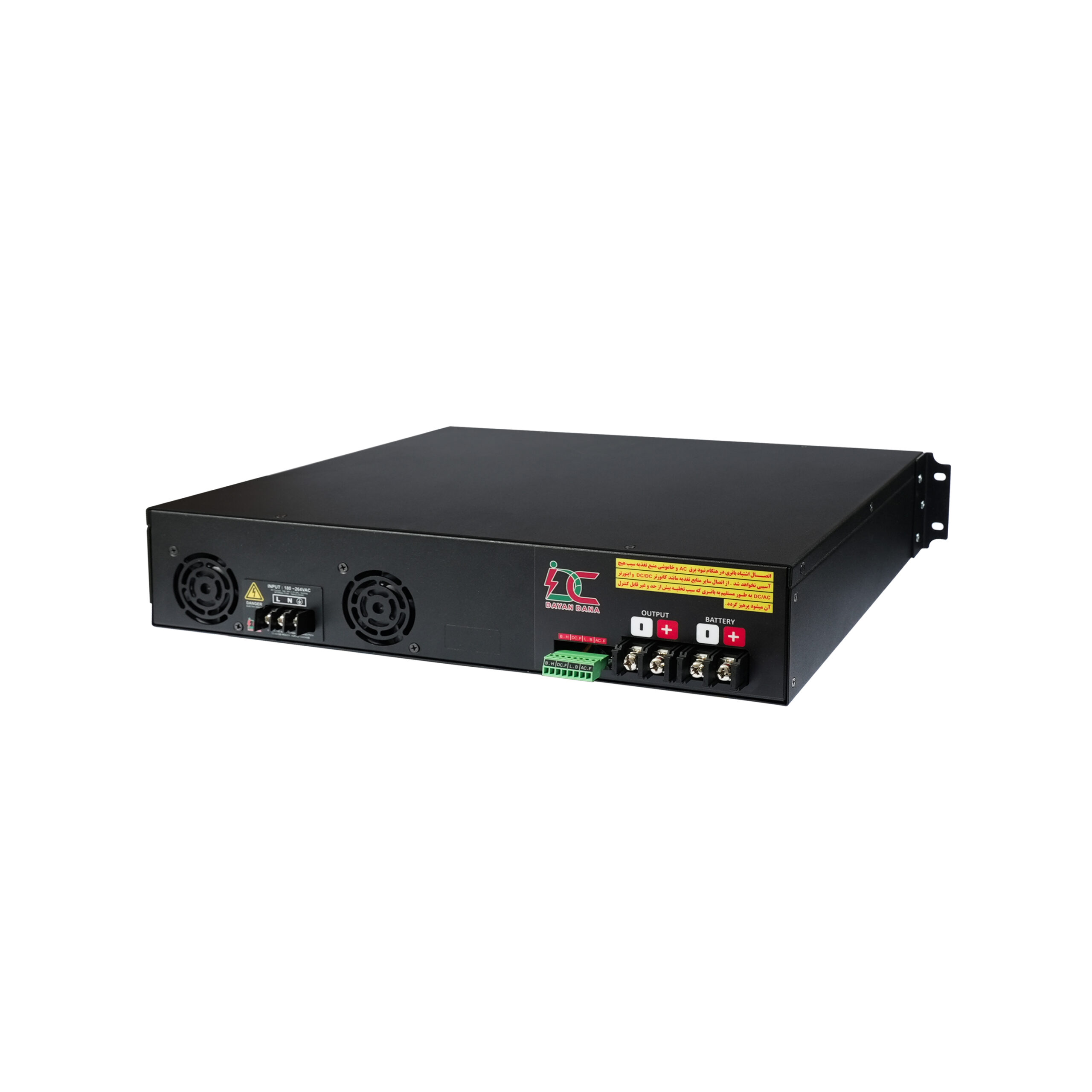

نمای سه کنج پشت منبع تغذیه بدون وقفه دو کیلو وات 2 K0-220SUPS

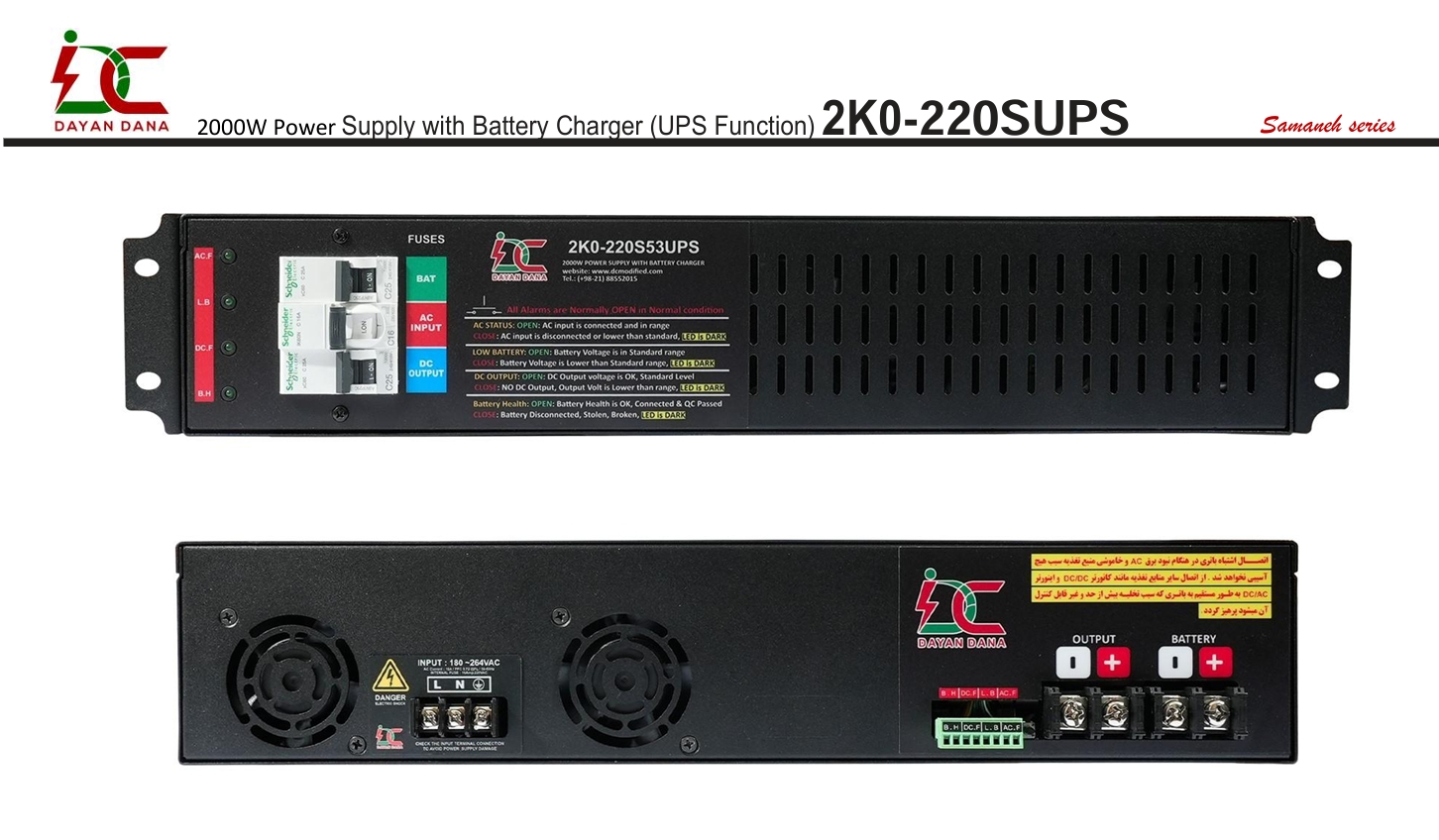

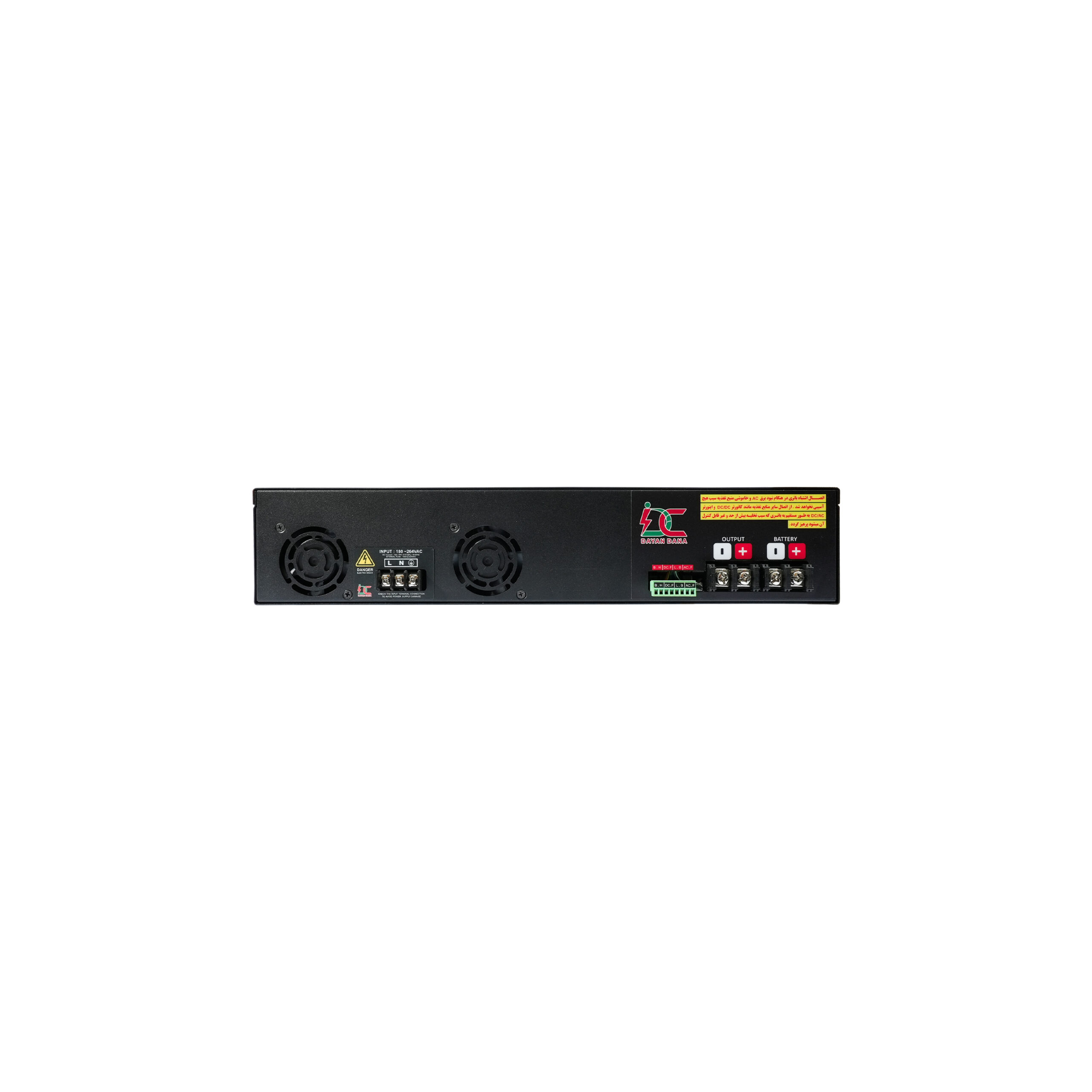

نمای پشت منبع تغذیه بدون وقفه رک‌مونت دو کیلو وات 2 K0-220SUPS

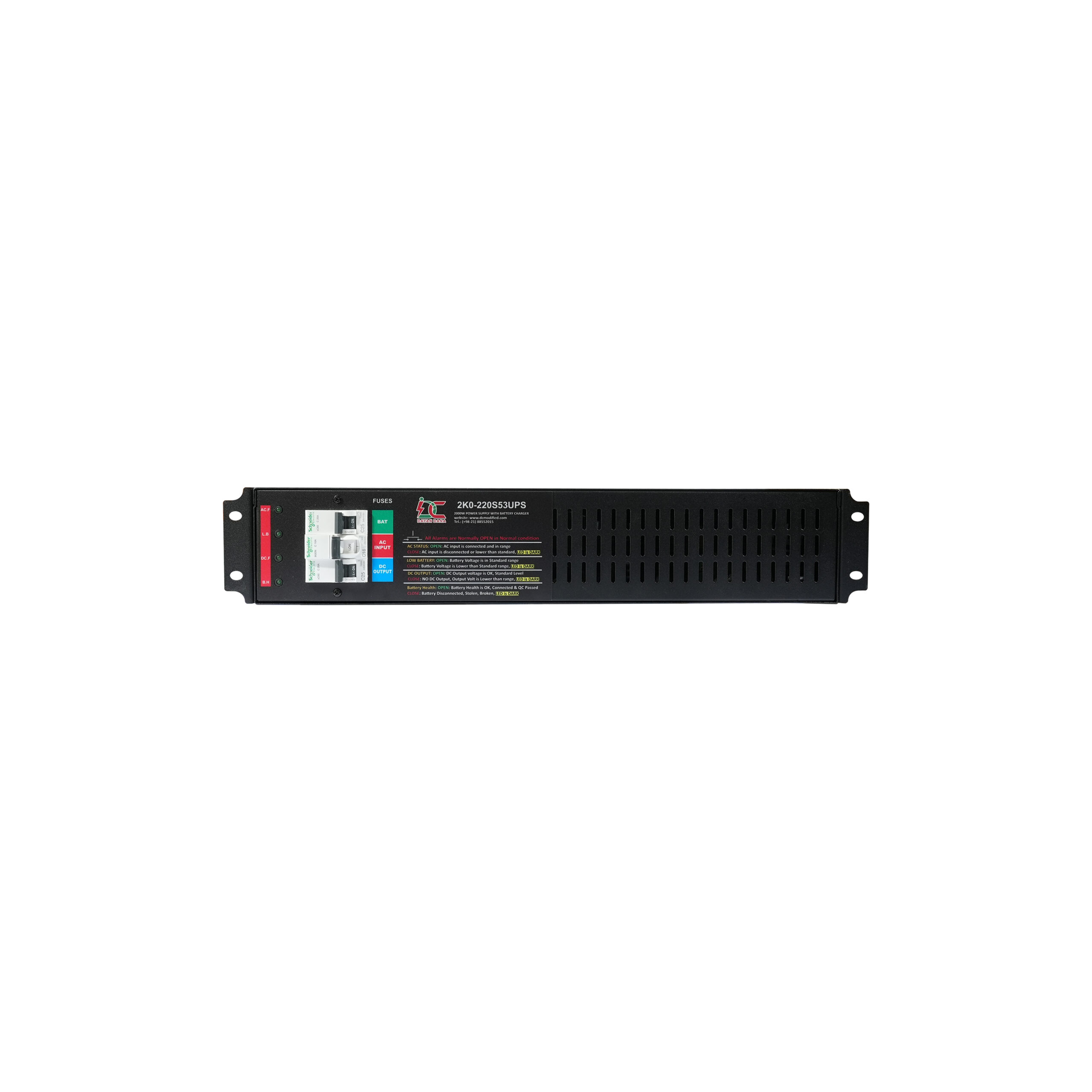

نمای جلو منبع تغذیه بدون وقفه رک‌مونت دو کیلو وات 2 K0-220SUPS

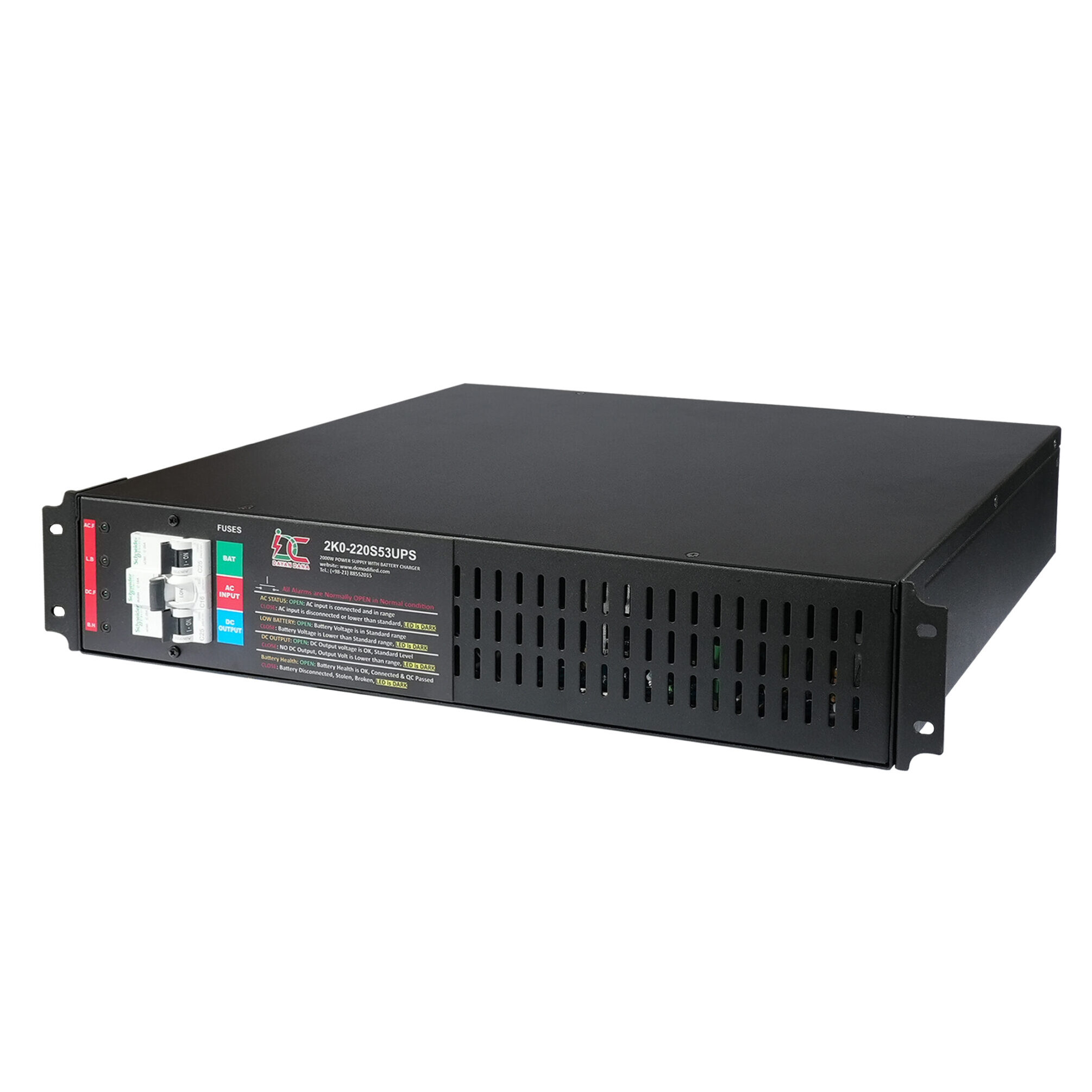

منبع تغذیه DC UPS رک‌مونت ۲۴ ولت ۸۰ آمپر + شارژر داخلی | 2K0-220S27UPS-SP

افزودن به علاقه مندی ها

مقایسه

ورودی برق: 175 الی 265 ولت AC (تحمل لحظه‌ای تا 305 ولت)

خروجی کانال اول: 27.2 ولت DC – جریان نامی 80 آمپر (قابل تنظیم در بازه 24 تا 29 ولت)

خروجی کانال دوم (شارژر باتری): 27.2 ولت DC – جریان شارژ 6 تا 10 آمپر (با کنترل هوشمند دما)

قابلیت شارژ: مناسب برای باتری‌های سیلد اسید و لیتیوم-یون (سفارشی)

کاربری‌ها: تجهیزات مانیتورینگ، سیستم‌های امنیتی، روشنایی اضطراری، UPS و مراکز صنعتی

حفاظت‌های کامل: اتصال کوتاه / اضافه بار / افزایش ولتاژ / تخلیه عمیق باتری / پلاریته معکوس / افزایش دما

سیگنال‌های هشدار دیجیتالی (رله‌ای): قطع برق AC / کاهش ولتاژ باتری / سلامت باتری / وضعیت خروجی DC

ویژگی‌های حرفه‌ای: فن هوشمند کنترل‌شده با دما، شارژ دو مرحله‌ای (Boost/Float)، قابلیت راه‌اندازی اولیه بدون برق AC (Cold Start)

طراحی رکمونت صنعتی، تولید ملی با ۳ سال گارانتی و ۵ سال خدمات پس از فروش

مقایسه

توضیحات
مشخصات

مدل 2K0-220S27UPS-SP یک منبع تغذیه و UPS DC هوشمند رکمونت با توان ۲۰۰۰ وات و خروجی ۲۴ ولت DC است که علاوه بر تأمین بار به‌صورت مستقیم از برق شهر، قابلیت شارژ و پشتیبانی از باتری‌های ۲۴ ولت را نیز فراهم می‌کند. این دستگاه با جریان نامی ۷۶ آمپر (تا ۸۰ آمپر در اوج) طراحی شده و در مواقع قطع برق، توان مصرف‌کننده‌ها را بدون وقفه از طریق باتری تأمین می‌نماید.

ورودی دستگاه در بازه ۱۷۵ تا ۲۶۵ ولت AC عمل کرده و با راندمان بالا تا ۸۴%، کارکردی پایدار را در شرایط مختلف دمایی -۲۰ تا +۷۰ درجه سانتی‌گراد تضمین می‌کند. شارژر داخلی دو مرحله‌ای آن امکان استفاده از باتری‌های سیلد اسید، لیتیومی و اتمی را فراهم کرده و با حالت‌های Boost و Float، چرخه شارژ بهینه را برای افزایش طول عمر باتری تضمین می‌نماید.

مدل 2K0-220S27UPS-SP از نظر حفاظتی بسیار کامل طراحی شده است. این دستگاه علاوه بر حفاظت در برابر اتصال کوتاه، اضافه بار و افزایش ولتاژ خروجی، مجهز به سیستم قطع خودکار باتری در ولتاژ پایین برای جلوگیری از تخلیه بیش از حد و افزایش عمر باتری است. همچنین فیوز داخلی و مدار جلوگیری از اتصال معکوس قطب‌های باتری امنیت بیشتری ایجاد می‌کنند. وجود آلارم‌های هوشمند شامل AC Fail، DC Output Fail، Battery Low و Battery Health نیز امکان مانیتورینگ مداوم وضعیت سیستم را فراهم کرده و از بروز آسیب‌های احتمالی به مصرف‌کننده‌ها یا باتری جلوگیری می‌کند.

در شرایط قطع برق، باتری بلافاصله وارد مدار شده و بدون وقفه، تأمین انرژی بار را ادامه می‌دهد. اگر ولتاژ باتری به حد بحرانی برسد، دستگاه به‌صورت خودکار باتری را از مدار خارج می‌کند تا از آسیب ناشی از دشارژ بیش از حد جلوگیری شود. پس از بازگشت برق، فرآیند شارژ مجدد از سر گرفته می‌شود و باتری مجدداً در حالت آماده‌باش قرار می‌گیرد.

طراحی رکمونت استاندارد با ابعاد ۸۶×۳۰۰×۴۳۷ میلی‌متر و وزن تقریبی ۴ کیلوگرم نیز باعث می‌شود به‌راحتی در رک‌های صنعتی و مراکز کنترل نصب گردد.

سری 2K0-220S27UPS-SP با طراحی رک‌مونت، عملکرد پایدار در دمای محیطی وسیع، و مطابقت با استانداردهای ایمنی بین‌المللی، راهکاری مطمئن برای تأمین برق سیستم‌های حساس در حوزه‌های صنعتی، نظامی، امنیتی و اتوماسیون محسوب می‌شود.

با افتخار اعلام میکنیم که این منبع تغذیه DC UPS تولید با کیفیت کشور عزیزمان ایران می‌باشد. برای تضمین کیفیت، شرکت دایان دانا ایستا، ۳ سال گارانتی بی‌قید و شرط برای تمامی محصولات به مشتریان ارائه میدهد.

ویژگی ها

رنج گسترده ولتاژ ورودی ۱۷۵ الی ۲۶۵ ولت AC (با تحمل لحظه‌ای تا ۳۰۵ ولت)
توان خروجی ۲۰۰۰ وات با جریان نامی ۷۶ آمپر (پیک تا ۸۰ آمپر)
بازدهی بالا تا ۸۴ درصد
شارژ داخلی هوشمند مناسب برای انواع باتری‌های سیلد اسید، اتمی و لیتیومی (به‌صورت سفارشی)
دارای دو مرحله شارژ (BOOST و FLOAT) با ولتاژهای ۲۷.۴ و ۲۷.۲ ولت DC
نشانگر وضعیت سلامت باتری (Battery Health) و هشدار کاهش ولتاژ باتری (Battery Low)
نشانگر وضعیت تغذیه ورودی AC (AC OK) و خروجی دستگاه (DC Output OK)
مناسب برای استفاده در سیستم‌های حساس نظیر مانیتورینگ مرکزی، تجهیزات امنیتی، سیستم‌های اعلام خطر، روشنایی اضطراری و کاربردهای صنعتی
حفاظت‌های کامل: اتصال کوتاه / اضافه بار / افزایش ولتاژ خروجی / تخلیه بیش از حد باتری / پلاریته معکوس / افزایش دما
جلوگیری از ورود باتری به مدار تا زمان اتصال صحیح پلاریته، جهت ممانعت از آسیب به سیستم
طراحی رکمونت استاندارد با ابعاد ۴۳۷×۳۰۰×۸۶ میلی‌متر و وزن تقریبی ۴ کیلوگرم
بدنه مقاوم آلومینیومی با تهویه مؤثر و فن هوشمند کنترل دما
سیگنال‌های دیجیتال رله‌ای: هشدار ضعیف شدن باتری / قطع برق ورودی AC / قطع ولتاژ خروجی / وضعیت سلامت باتری
قابلیت راه‌اندازی اولیه دستگاه تنها با اتصال باتری (Cold Start)
سه سال گارانتی معتبر

کاربرد منبع تغذیه بدون وقفه DC UPS مدل 2K0-220S27UPS-SP

بسیاری از تجهیزات حیاتی صنعتی و الکترونیکی که با ولتاژ مستقیم (DC) کار می‌کنند، نیاز دارند تا به صورت دائمی، پایدار و بدون وقفه در مدار باقی بمانند. منابع تغذیه معمولی تنها در شرایط وجود برق AC می‌توانند خروجی پایدار فراهم کنند و به محض قطع برق، تغذیه بار متوقف شده و عملکرد سیستم دچار اختلال می‌شود.

راهکارهای سنتی نظیر استفاده از اینورترهای AC UPS در ورودی منابع تغذیه، اگرچه بخشی از مشکل قطعی برق را برطرف می‌کنند، اما به دلیل راندمان پایین، شکل‌موج غیرسینوسی (مربعی یا شبه‌سینوسی) و پیچیدگی مدار، می‌توانند به تجهیزات حساس آسیب رسانده و طول عمر آن‌ها را کاهش دهند.

در چنین شرایطی، بهترین گزینه استفاده از منابع تغذیه بدون وقفه DC UPS است. دستگاه 2K0-220S27UPS-SP علاوه بر ورودی AC، دارای ورودی اختصاصی باتری قابل شارژ می‌باشد که در صورت قطع برق، بدون هیچ‌گونه تأخیر، بار سیستم را از طریق باتری تأمین می‌کند. این فرآیند به‌صورت خودکار انجام شده و بلافاصله پس از بازگشت برق، شارژ باتری و تغذیه مستقیم بار از برق شهر ادامه می‌یابد.

این مدل با توان ۲۰۰۰ وات (۷۶ آمپر در خروجی ۲۴ ولت DC) و شارژ داخلی دو مرحله‌ای (BOOST و FLOAT)، همیشه باتری را در وضعیت آماده‌به‌کار نگه می‌دارد. طراحی مهندسی‌شده آن با رنج ولتاژ ورودی ۱۷۵ تا ۲۶۵ ولت AC (تحمل لحظه‌ای تا ۳۰۵ ولت)، راندمان بالا و حفاظت‌های کامل، گزینه‌ای ایده‌آل برای تجهیزات حساس محسوب می‌شود.

کاربردهای رایج منبع تغذیه بدون وقفه 2K0-220S27UPS-SP

سیستم‌های نظارت تصویری و دوربین‌های مدار بسته
سامانه‌های اعلام و اطفاء حریق
سیستم‌های کنترل دسترسی و تردد
تجهیزات مخابراتی، مخابرات بی‌سیم و شبکه‌های صنعتی
سیستم‌های امنیتی با نیاز به عملکرد ۲۴ ساعته
سیستم‌های مانیتورینگ صنعتی و پزشکی
تابلوهای برق اضطراری و مراکز UPS مرکزی
دستگاه‌ها و تجهیزات حساس بیمارستانی

این دستگاه با قابلیت عملکرد پایدار در شرایط محیطی سخت و طراحی رکمونت استاندارد، انتخابی مطمئن برای پروژه‌های امنیتی، صنعتی، نظامی و پزشکی به شمار می‌رود.

حفاظت‌ها

اضافه بار
در صورت افزایش توان مصرفی بین ۱۰۵ تا ۱۵۰ درصد توان نامی، مدار وارد حالت حفاظت جریان ثابت (Constant Current Limiting) می‌شود. پس از کاهش بار به محدوده مجاز، دستگاه به‌طور خودکار به وضعیت عادی بازمی‌گردد و نیازی به خاموش/روشن کردن نیست.
اضافه ولتاژ
اگر ولتاژ خروجی از محدوده تعریف‌شده (بین ۲۸.۹۸ تا ۳۷.۲۶ ولت DC) عبور کند، خروجی دستگاه به‌طور کامل قطع می‌شود. برای بازیابی، لازم است دستگاه یک بار خاموش و مجدداً روشن گردد.
قطع باتری ضعیف
در صورتی که ولتاژ باتری به کمتر از ۲۰±۰.۵ ولت DC برسد، سیستم به‌طور خودکار باتری را از مدار خارج می‌کند تا از تخلیه عمیق و آسیب دیدن سلول‌ها جلوگیری شود. این ویژگی باعث افزایش عمر مفید باتری می‌شود.
اتصال کوتاه
در صورت بروز اتصال کوتاه در خروجی، سیستم فوراً وارد وضعیت حفاظتی شده و جریان خروجی را محدود می‌کند. پس از رفع خطا، عملکرد دستگاه به‌صورت خودکار به حالت عادی بازمی‌گردد.
پلاریته معکوس باتری
در صورت اتصال اشتباه قطب‌های مثبت و منفی باتری، دستگاه از ورود آن به مدار جلوگیری کرده و مانع آسیب به مدار داخلی و خود باتری می‌شود.
افزایش دما
در صورت افزایش دمای داخلی دستگاه از حد مجاز، مدار کنترل حرارت به‌طور هوشمند خروجی را غیرفعال کرده و فن خنک‌کننده فعال می‌شود. پس از بازگشت به دمای ایمن، عملکرد دستگاه به حالت عادی بازمی‌گردد.

قابلیت‌ها

هشدار AC OK
اعلام وضعیت وصل یا قطع بودن برق ورودی AC.
سیگنال دیجیتال رله‌ای (۳۰ ولت ۱ آمپر) که در هنگام قطع برق به‌صورت خودکار تغییر وضعیت داده و امکان مانیتورینگ لحظه‌ای را برای سیستم‌های نظارتی فراهم می‌سازد.
هشدار ضعیف بودن باتری (Battery Low)
در هنگام کاهش سطح ولتاژ باتری به کمتر از ۲۱ ولت، هشدار فعال شده و کاربر را پیش از تخلیه کامل باتری مطلع می‌سازد.
هشدار سلامت باتری (Battery Health)
با بررسی وجود فیزیکی باتری، اتصال صحیح و وضعیت ولتاژ آن، در صورت خرابی، جدا شدن یا دشارژ شدید، سیگنال هشدار به‌صورت رله‌ای صادر می‌شود. این قابلیت از سرقت باتری یا استفاده از باتری معیوب جلوگیری می‌کند.
هشدار وضعیت خروجی DC (DC Output OK)
در صورت افت یا قطع ولتاژ خروجی، سیستم هشدار رله‌ای فعال شده و اعلام خطا به کاربر یا کنترلر مرکزی داده می‌شود.
قطع خودکار باتری ضعیف
برای جلوگیری از تخلیه عمیق، زمانی که ولتاژ باتری به کمتر از ۲۰±۰.۵ ولت DC برسد، دستگاه باتری را به‌طور خودکار از مدار خارج می‌کند. این مکانیزم موجب افزایش عمر مفید باتری و حفاظت از سلول‌ها می‌شود.
جبران‌سازی دمایی شارژ باتری
در صورت افزایش دمای محیط، دستگاه به‌صورت هوشمند جریان شارژ را کاهش می‌دهد تا از بالا رفتن حرارت باتری، کاهش عمر مفید یا احتمال آسیب جلوگیری شود.

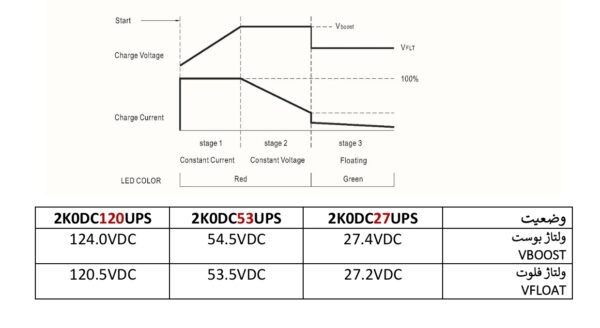

شارژ استاندرد طبق منحنی شارژ
- مرحله Boost: شارژ سریع باتری با ولتاژ ۲۷.۴ ولت DC
- مرحله Float: نگهداری باتری در حالت آماده‌باش با ولتاژ ۲۷.۲ ولت DC
  این فرآیند باعث آماده‌به‌کار بودن دائمی باتری و افزایش طول عمر آن می‌شود.

  شارژ باتری به‌صورت دو مرحله‌ای (BOOST و FLOAT)

  ورود خودکار باتری به مدار هنگام قطع برق
فن هوشمند کنترل‌شده با دما
مجهز به فن اتوماتیک که با توجه به دمای داخلی و میزان جریان فعال می‌شود. این عملکرد علاوه بر کاهش نویز و افزایش عمر فن، پایداری دستگاه را در محیط‌های صنعتی تضمین می‌کند.
راه‌اندازی اولیه بدون نیاز به برق AC
قابلیت روشن شدن اولیه تنها با اتصال باتری (COLD START)؛ ویژگی کاربردی در زمان‌هایی که برق شهر هنوز در دسترس نیست.
ممانعت از ورود باتری معکوس به مدار
در صورت اتصال اشتباه قطب‌های مثبت و منفی، مدار از ورود باتری به سیستم جلوگیری کرده و با هشدار، کاربر را مطلع می‌سازد تا از آسیب به مدار و باتری جلوگیری شود.
سیگنال‌های رله‌ای صنعتی استاندارد
تمامی هشدارها از طریق رله‌های صنعتی (۳۰ ولت ۱ آمپر) ارائه می‌شوند و قابلیت اتصال مستقیم به انواع سیستم‌های کنترل صنعتی، PLC و پنل‌های مانیتورینگ را دارند.
قابلیت نصب در رک سرور
طراحی دستگاه به‌صورت رکمونت استاندارد 2U با ابعاد ۴۳۷×۳۰۰×۸۶ میلی‌متر انجام شده است. این ویژگی باعث می‌شود که دستگاه به‌راحتی در رک‌های صنعتی و مراکز داده نصب شود و یکپارچه‌سازی آن با سایر تجهیزات الکترونیکی و مخابراتی ساده و سریع باشد. بدنه آلومینیومی مقاوم همراه با تهویه هوشمند، پایداری دستگاه را در کاربری‌های طولانی‌مدت تضمین می‌کند.

دانلود فایل‌های مربوط به منبع تغذیه بدون وقفه هوشمند 2K0-220S27UPS-SP

سری

2K0-220S27UPS-SP

دانلود

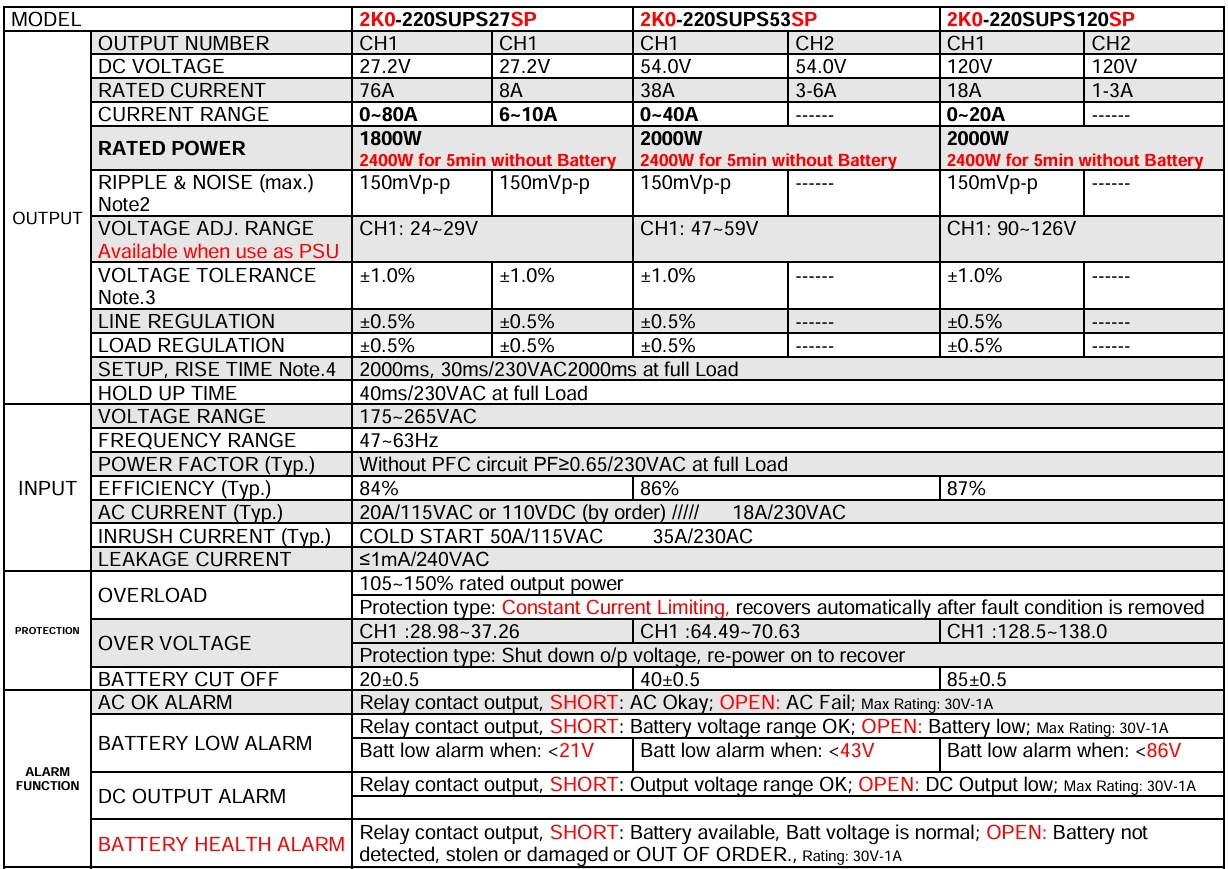

مشخصات فنی

جدول کامل خانواده منبع تغذیه بدون وقفه 2K0-220SUPS

خروجی مطلوب (کانال اول)	کانال دوم (باتری شارژر)	لینک مشاهده
۲۷.۲ ولت / ۷۶ آمپر	۲۷.۲ ولت / ۸ آمپر	2K0-220S27UPS-SP
۵۴ ولت / ۳۸ آمپر	۵۴ ولت / ۳~۶ آمپر	2K0-220S53UPS-SP
۱۲۰ ولت / ۱۸ آمپر	۱۲۰ ولت / ۱~۳ آمپر	2K0-220S120UPS-SP

برندها	دایان دانا ایستا
DC VOLTAGE	27.2
RATED CURRENT	76
CURRENT RANGE	0~80A
RATED POWER	1800W, 2400W for 5min without Battery
RIPPLE & NOISE	150mVp-p
VOLTAGE ADJ. RANGE	24~29V
VOLTAGE TOLERANCE	±1.0%
LINE REGULATION	±0.5%
LOAD REGULATION	±0.5%
SETUP,RISE TIME	2000ms, 30ms/230VAC2000ms at full Load
HOLD UP TIME	40ms/230VAC at full Load

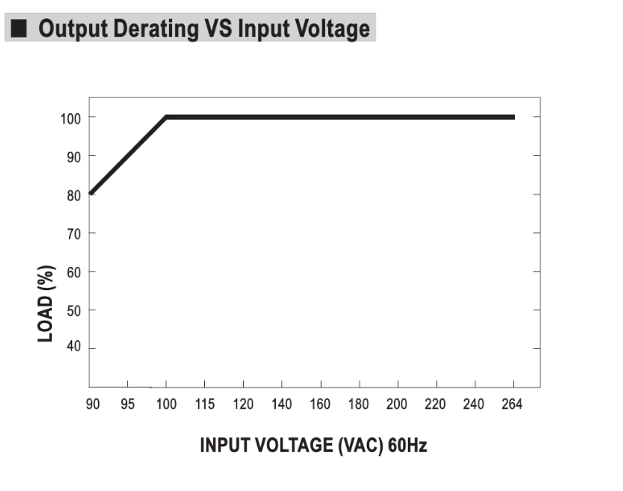

VOLTAGE RANGE	175~265VAC
FREQUENCY RANGE	47~63Hz
POWER FACTOR (Typ.)	Without PFC circuit PF≥0.65/230VAC at full Load
EFFICIENCY (Typ.)	84%
AC CURRENT (Typ.)	18A/230VAC, 20A/115VAC
INRUSH CURRENT (Typ.)	COLD START 50A/115VAC or 35A/230AC
LEAKAGE CURRENT	≤1mA/240VAC
OVERLOAD	105~150% rated output power, Protection type: Constant current Limiting , recovers automatically after fault condition is removed
OVER VOLTAGE	CH1 :28.98~37.26, Protection type: Shut down o/p voltage , re-power on to recover
BATTERY CUT OFF	20±0.5
AC OK	Relay contact output, SHORT: AC Okay; OPEN: AC Fail; Max Rating: 30V-1A
BATTERY LOW ALARM	Batt low alarm when: <21V
DC OUTPUT ALARM	Relay contact output, SHORT: Output voltage range OK; OPEN: DC Output low; Max Rating: 30V-1A
BATTERY HEALTH ALARM	Relay contact output, SHORT: Battery available, Batt voltage is normal; OPEN: Battery not detected, stolen or damaged or OUT OF ORDER., Rating: 30V-1A

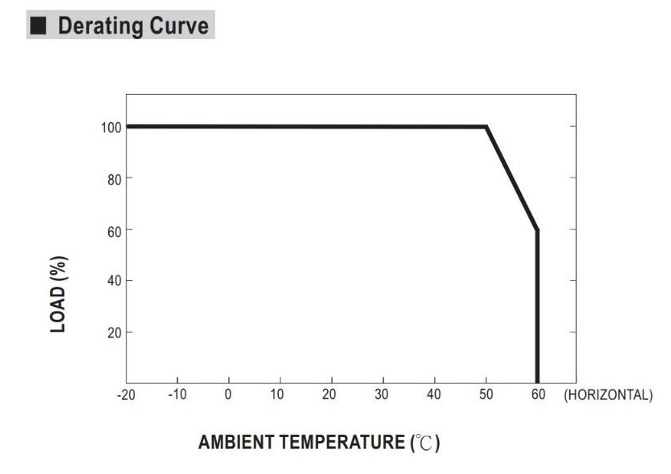

WORKING TEMP.	-20~+70°C
WORKING HUMIDITY	20~90% RH non-condensing
STORAGE TEMP., HUMIDITY	-20~+85°C , 10~90% RH
TEMP. COEFFICIENT	±0.03% /°C (0~45°C) on CH1 Output
VIBRATION	10~500Hz 2G 10min./ 1cycle, 60min each along X,Y,Z
SAFETY STANDARD	EAC TP TC 004, TUV EN60950-1, UL60950-1
WITHSTAND VOLTAGE	I/P-FG : 2.0KVAC, I/P-O/P : 3KVAC, O/P-FG : 0.5KVAC
ISOLATION RESISTANCE	I/P-O/P, I/P-FG , O/P-FG : 100MΩ / 500VDC / 25°C / 70%RH
EMC EMISSION	EAC TP TC 020, EN55032 (CISPR32) Class B, EN61000-3-2, -3
EMC IMMUNITY	criteria A, EN55024, EN61000-4-2,3,4,5,6,8,11, light industry level
MTBF	257K hrs. min. MIL-HDBK-217F (25°C)
DIMENSION	43730086mm
PACKING	4.0Kg; 1pcs/4.5 Kg
