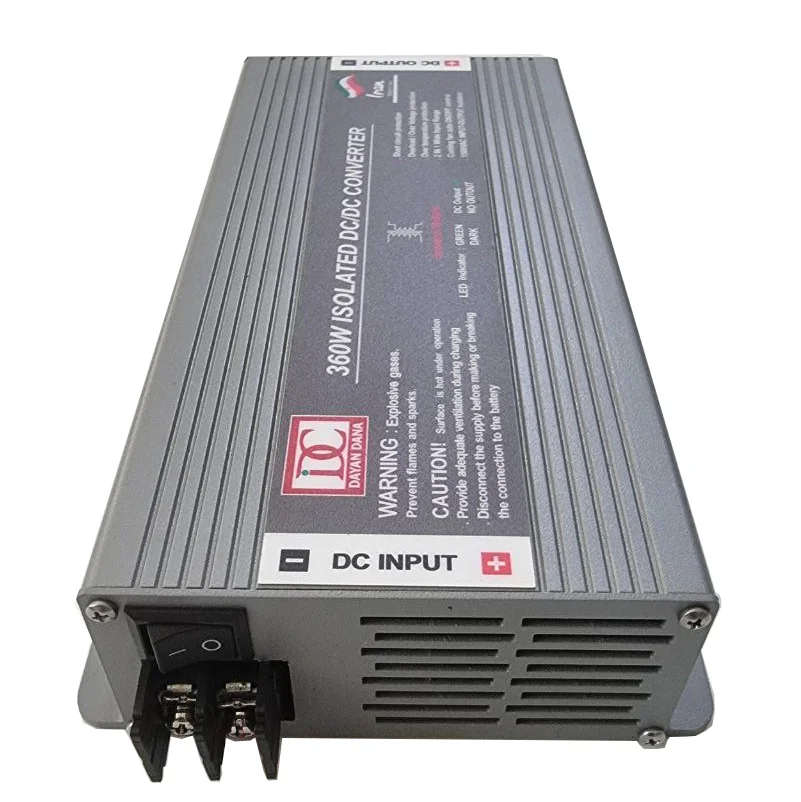

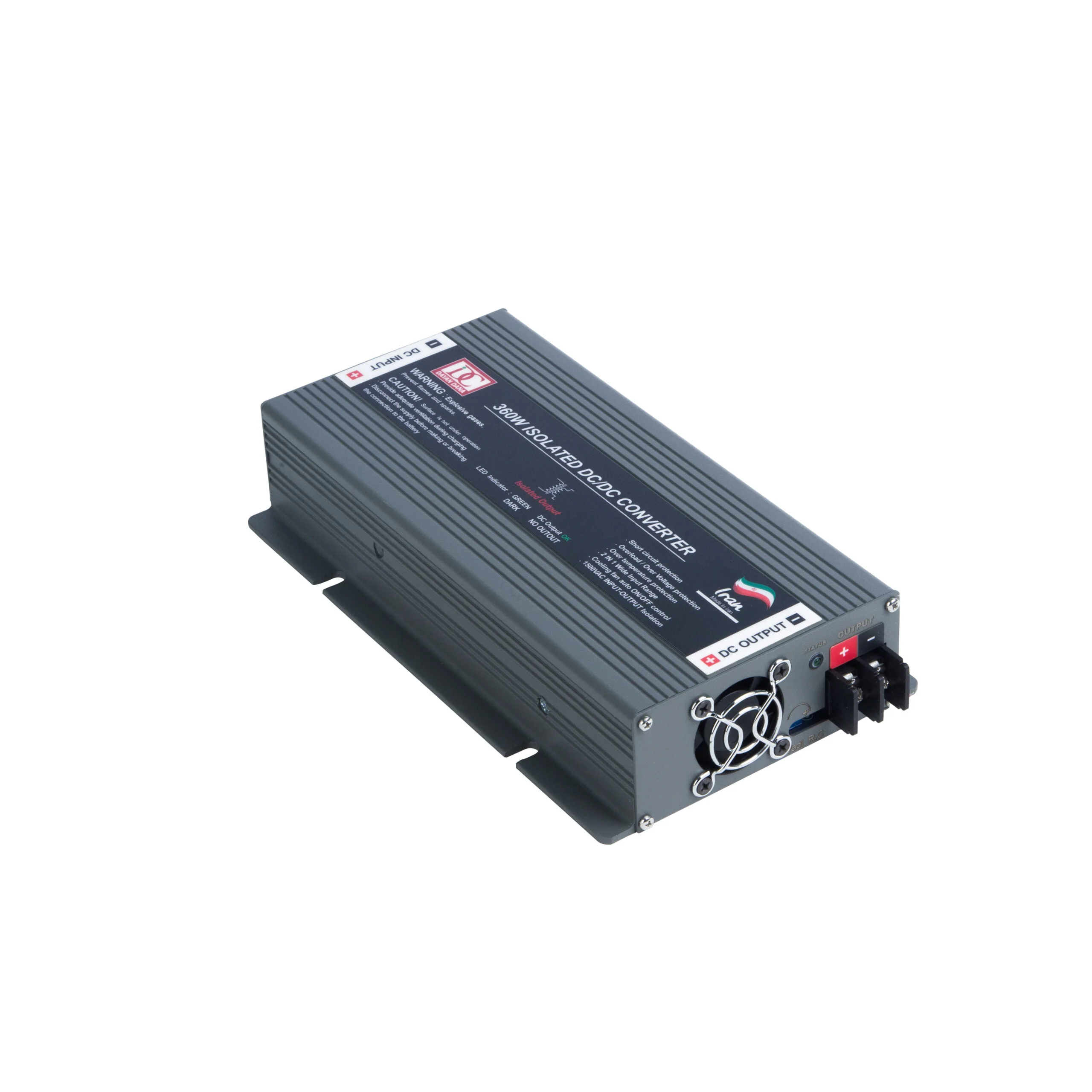

مبدل DC به DC ایزوله 360 وات - ورودی

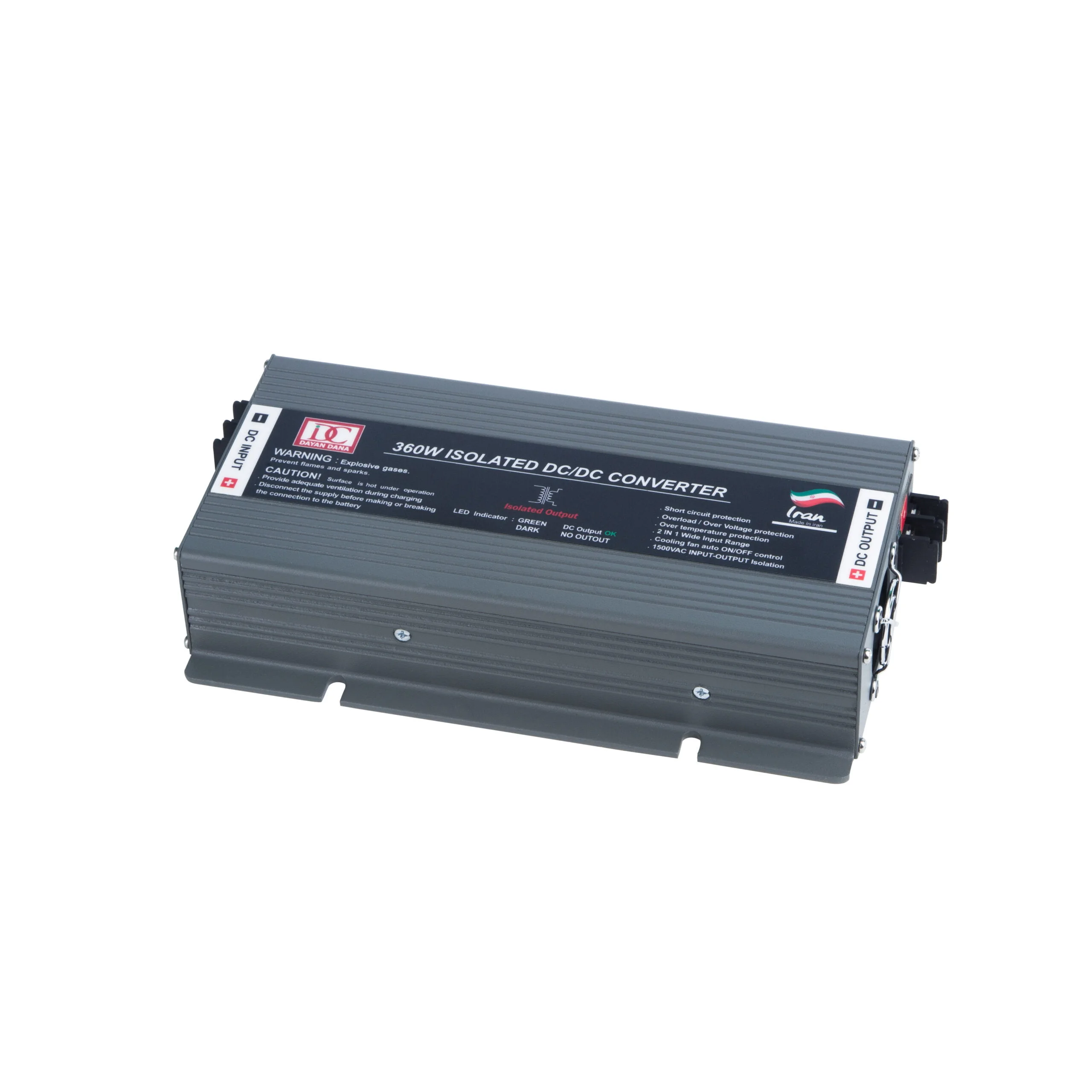

مبدل DC به DC ایزوله 360 وات - پهلو
مبدل DC به DC ایزوله 360 وات - پنلو جلویی

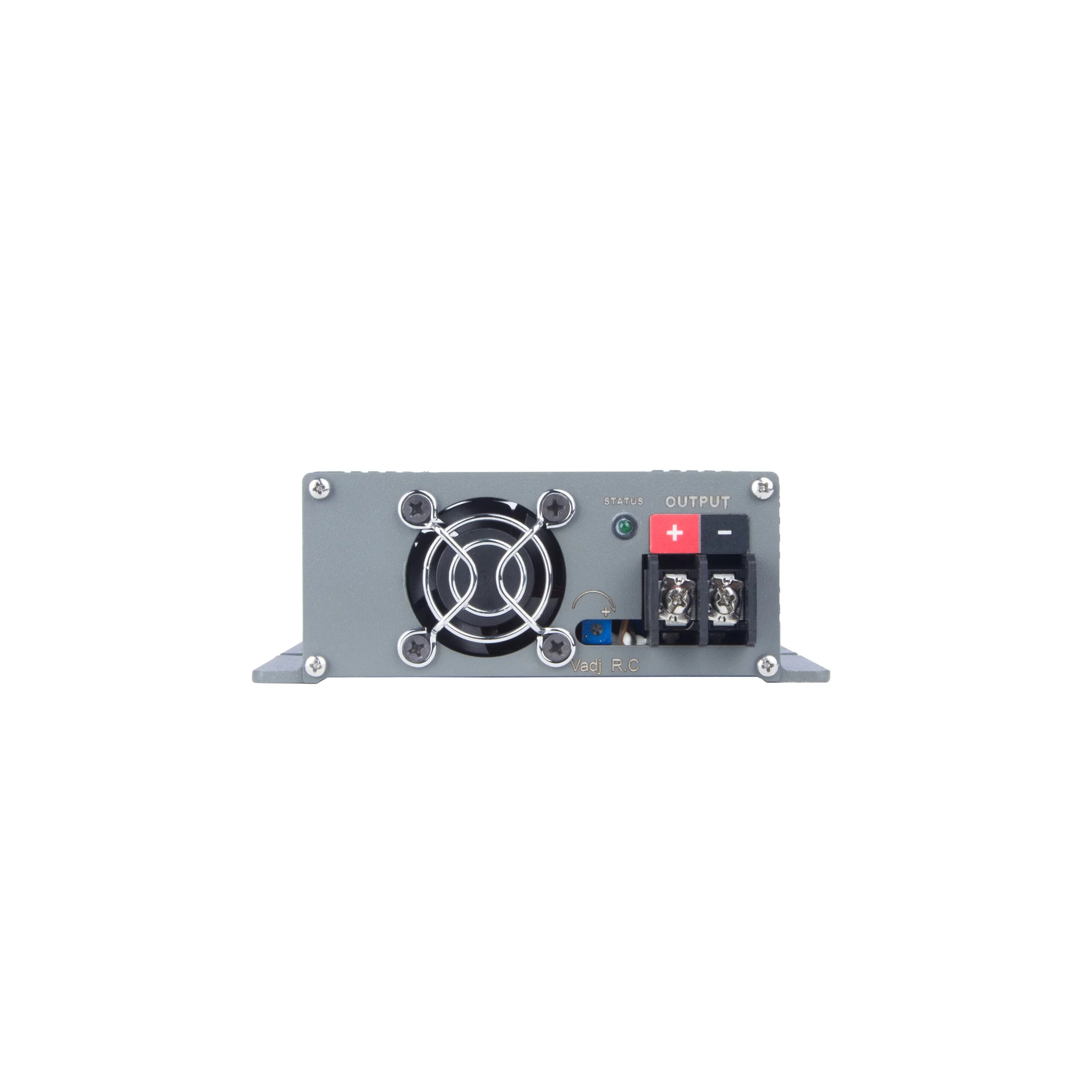

مبدل DC به DC ایزوله 360 وات - پنل پشتی

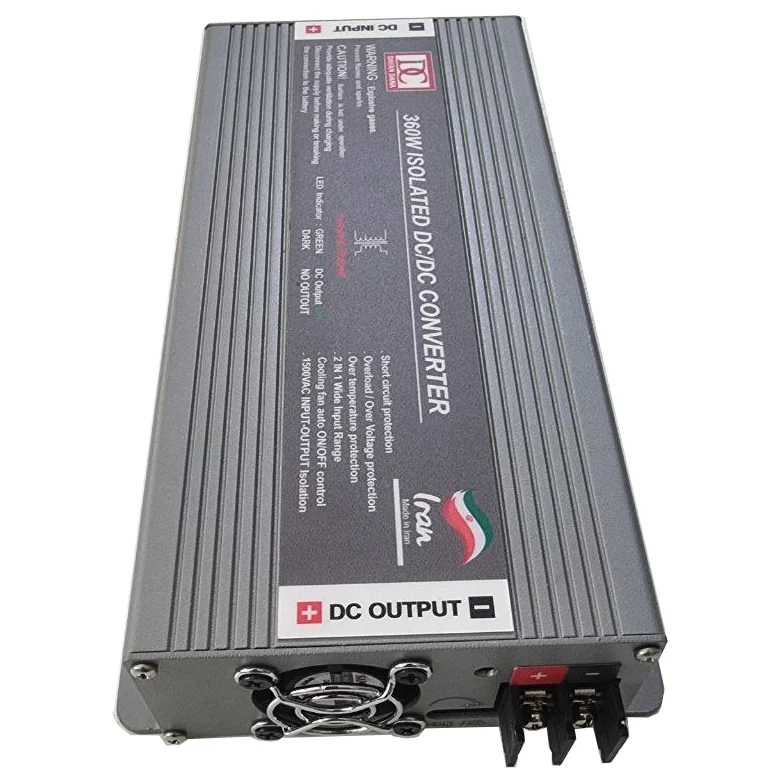

مبدل DC به DC ایزوله 360 وات - پشت دستگاه
مبدل DC به DC ایزوله 360 وات - نمای بالا از پنل پشتی

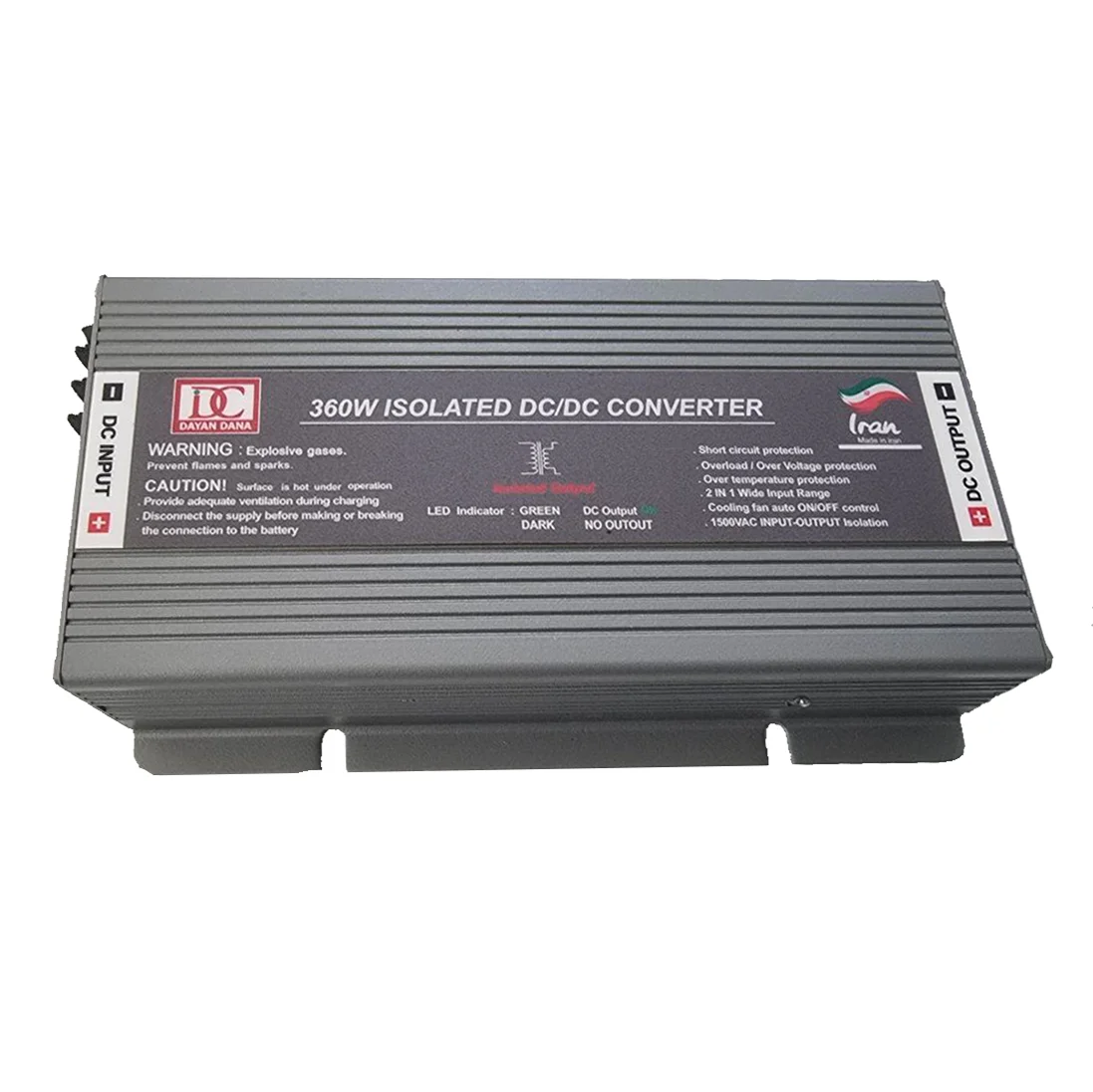

مبدل DC به DC ایزوله 360 وات - نمای بالا از پنل جلویی
مبدل DC به DC ایزوله 360 وات - نمای سه کنج از جلو
مبدل DC به DC ایزوله 360 وات - نمای سه کنج از پشت
مبدل DC به DC ایزوله 360 وات - نمای بالا پهلو

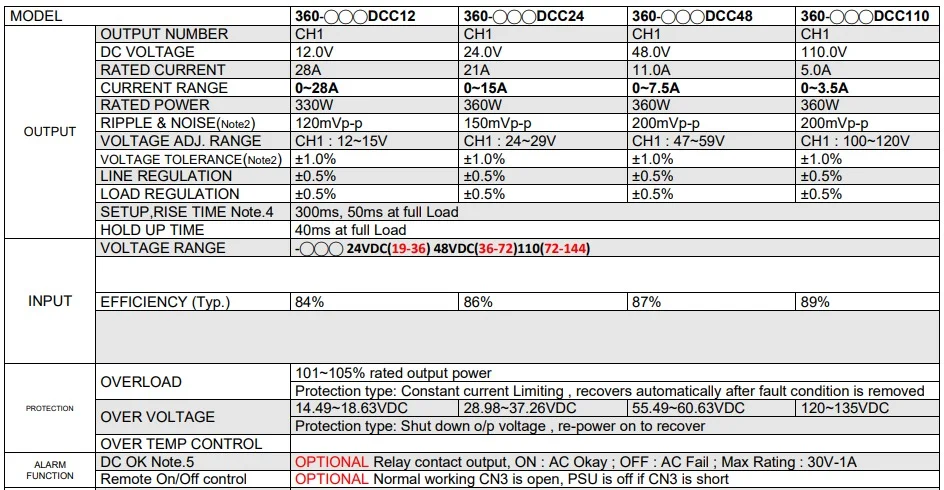

جدول مشخصات مبدل DC به DC 360-DCC

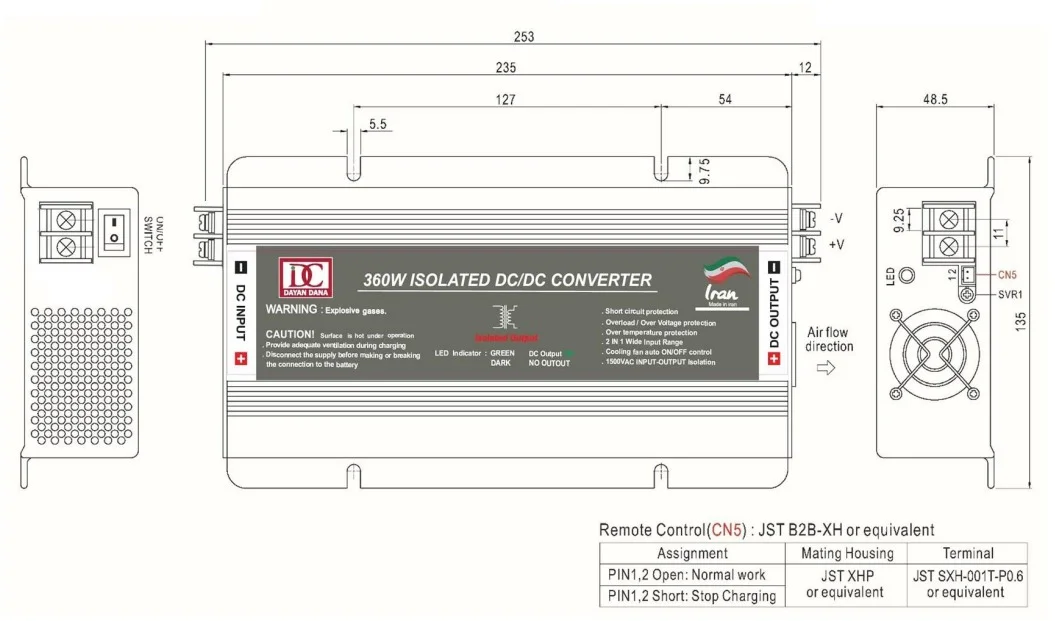

مشخصات فیزیکی و بدنه کانورتر DC به DC 360-DCC
مبدل DC به DC ایزوله 360 وات
مبدل DC به DC ایزوله 360 وات - ورودی
مبدل DC به DC ایزوله 360 وات - پهلو
مبدل DC به DC ایزوله 360 وات - پنلو جلویی
مبدل DC به DC ایزوله 360 وات - پنل پشتی
مبدل DC به DC ایزوله 360 وات - پشت دستگاه
مبدل DC به DC ایزوله 360 وات - نمای بالا از پنل پشتی
مبدل DC به DC ایزوله 360 وات - نمای بالا از پنل جلویی
مبدل DC به DC ایزوله 360 وات - نمای سه کنج از جلو
مبدل DC به DC ایزوله 360 وات - نمای سه کنج از پشت
مبدل DC به DC ایزوله 360 وات - نمای بالا پهلو
جدول مشخصات مبدل DC به DC 360-DCC
مشخصات فیزیکی و بدنه کانورتر DC به DC 360-DCC

کانورتر DC به DC ایزوله ۱۱۰ ولت به ۴۸ ولت ۷.۵ آمپر | IDC 360-110DCC48

دایان دانا ایستا
افزودن به علاقه مندی ها
مقایسه

بازه ولتاژ ورودی : 72 الی 144 ولت DC

خروجی : 48 ولت 7.5 آمپر مجموع 330 وات (تنظیم ولتاژ در بازه 47 ~ 59 ولت DC)

حفاظت ها : اتصال کوتاه / اضافه بار / افزایش ولتاژ

ویژگی ها : سیگنال DC-OK / سیگنال کنترل خاموش روشن

ایزولاسیون ورودی و خروجی 2000 ولت DC

تولید ملی ، ۲ سال گارانتی و ۵ سال خدمات پس از فروش

مقایسه

کانورتر مدل IDC 360-110DCC48 دایان دانا ایستا یک مبدل DC به DC کف خواب است. رنج ولتاژ ورودی آن بین ۷۲ الی ۱۴۴ ولت می‌باشد و در خروجی ولتاژ تنظیم شده ۴۸ ولت ۷.۵ آمپر تحویل بار میدهد. ولتاژ ایزولاسیون ورودی نسبت به خروجی این کانورتر ۲۰۰۰ ولت DC می‌باشد. توان این کانورتر ۳۶۰ وات و بازده آن ۸۷ درصد می‌باشد. همچنین در سمت خروجی کاربر میتواند ولتاژ خروجی را در بازه ۴۷ الی ۵۹ VDC تنظیم کند.

**قابلیت سفارش خروجی اضافه برای سیستم پشتیبان خروجی و شارژر باتری پشتیبان که در سیستم های امنیتی کاربرد دارد.

با افتخار اعلام میکنیم که این کانورتر تولید با کیفیت کشور عزیزمان ایران می‌باشد. برای تضمین کیفیت، شرکت دایان دانا ایستا، ۲ سال گارانتی بی‌قید و شرط برای تمامی محصولات به مشتریان ارائه میدهد.

ویژگی ها

  • رنج استاندارد ولتاژ ورودی
  • قابل استفاده به عنوان شارژر دو مرحله ای باتری
  • حفاظت ها : اتصال کوتاه / اضافه بار / اضافه ولتاژ
  • خنک سازی با فن کنترل شده با دما
  • سیگنال فرمان رله‌ای DC-OK (سفارشی)
  • کنترل خاموش / روشن خروجی (سفارشی)
  • قابلیت موازی سازی ۴ دستگاه (۱+۳) برای اشتراک گذاری جریان (سفارشی)
  • تست زیر ۱۰۰% بار کامل
  • دو سال گارانتی بی قید و شرط

حفاظت ها

۱.حفاظت در برابر اضافه بار :

    • در بازه ۱۰۱ الی ۱۰۵ درصد حداکثر توان نامی دستگاه
    • به مد حفاظت جریان ثابت میرود؛ بعد کاهش بارکشی به حداکثر توان نامی دستگاه به صورت خودکار به حالت اولیه برمیگردد.

۲.اضافه ولتاژ

    • حفاظت بار در برابر اضافه ولتاژ خروجی در بازه در بازه ۵۵.۴۹ الی ۶۰.۶۳ ولت DC
    • ولتاژ خروجی دستگاه قطع میشود. برای بازیابی مجدد کانورتر یکبار دستگاه را خاموش و سپس روشن نمایید.

۳.حفاظت در برابر اتصال کوتاه

قابلیت ها

۱. سیگنال DC-OK (سفارشی)

  • ارسال سیگنال فرمان رله ای به کنترل کننده برای صحت و یا عدم صحت ولتاژ خروجی منبع تغذیه

۲.کنترل خاموش / روشن (سفارشی)

  • قطع و وصل کردن خروجی کانورتر با سیگنال کنترلی

۳.قابلیت افزودن ویژگی های دیگر تحت سفارش

کاربردها

مبدل های DC به DC سطح ولتاژ DC ورودی را کاهش، افزایش و یا حتی هم سطح ورودی نگه دارند. در مبدل های DC به DC ایزوله ورودی و خروجی نسبت به هم ایزوله می‌باشد که برای بسیاری از کاربردها مورد نیاز می‌باشد. در مبدل هایی که سطح ولتاژ ورودی نسبت به خروجی ثابت می‌باشد، هدف استفاده از مبدل های DC به DC استفاده از ویژگی ایزولاسیون خروجی نسبت به ورودی می‌باشد.چون مبدل های DC به DC به صورت سوئیچینگ عمل میکنند و دارای کنترل کننده اند سبب کاهش ریپل خروجی و یا حفظ ولتاژ ثابت خروجی، با توجه به  تغییرات خط انتقال، میشوند.

با توجه به کیفیت ساخت مبدل DC به DC دایان دانا، این محصول قابلیت استفاده در کاربردهای سطح بالا و حساس نظیر خطوط ریلی، کاربردهای مخابراتی و نظامی، وسایل نقلیه عمومی دارد.

مصارف مبدل های DC به DC :

  • سیستم های امنیتی
  • سوییچ های اضطراری POE
  • سیستم های هشدار
  • سیستم منابع تغذیه بدون وقفه
  • سیستم کنترل مرکزی
  • سیستم های دسترسی

دانلود فایل‌های مبدل DC به DC مدل IDC 360-110DCC48

سری

۳۶۰-۱۱۰DCC48

 دانلود
مشخصات فنی

جدول کامل خانواده کانورتر IDC 360-⚪⚪⚪DCC دایان دانا

مدل رنج ولتاژ ورودی خروجی مطلوب لینک مشاهده
۲۴ ۱۹ الی ۳۶ ولت DC ۱۲ ولت / ۲۸ آمپر ۳۶۰-۲۴DCC12
۲۴ ولت / ۱۵ آمپر ۳۶۰-۲۴DCC24
۴۸ ولت / ۷.۵ آمپر ۳۶۰-۲۴DCC48
۱۱۰ ولت / ۳.۵ آمپر ۳۶۰-۲۴DCC110
۴۸ ۳۶ الی ۷۲ ولت DC ۱۲ ولت / ۲۸ آمپر ۳۶۰-۴۸DCC12
۲۴ ولت / ۱۵ آمپر ۳۶۰-۴۸DCC24
۴۸ ولت / ۷.۵ آمپر ۳۶۰-۴۸DCC48
۱۱۰ ولت / ۳.۵ آمپر ۳۶۰-۴۸DCC110
۱۱۰ ۷۲ الی ۱۴۴ ولت DC ۱۲ ولت / ۲۸ آمپر ۳۶۰-۱۱۰DCC12
۲۴ ولت / ۱۵ آمپر ۳۶۰-۱۱۰DCC24
۴۸ ولت / ۷.۵ آمپر ۳۶۰-۱۱۰DCC48
۱۱۰ ولت / ۳.۵ آمپر ۳۶۰-۱۱۰DCC110
شناسه محصول: 360-110DCC48 دسته: برچسب: , , , , , , , , , , , , , , ,
برندها

DC VOLTAGE

48
RATED CURRENT

11
CURRENT RANGE

0~7.5A
RATED POWER

360W
RIPPLE & NOISE

150mVp-p
VOLTAGE ADJ. RANGE

47~59V
VOLTAGE TOLERANCE

±1.0%
LINE REGULATION

±0.5%
LOAD REGULATION

±0.5%
SETUP,RISE TIME

300ms, 50ms at full Load
HOLD UP TIME

40ms at full Load
VOLTAGE RANGE

19-36
EFFICIENCY (Typ.)

87%
OVERLOAD

101~105% rated output power, Protection type: Constant current Limiting , recovers automatically after fault condition is removed
OVER VOLTAGE

55.49~60.63VDC, Protection type: Shut down o/p voltage, re-power on to recover
WORKING TEMP.

-20~+70°C
WORKING HUMIDITY

20~90% RH non-condensing
STORAGE TEMP., HUMIDITY

-20~+85°C , 10~90% RH
TEMP. COEFFICIENT

±0.03% /°C (0~45°C) on CH1 Output
VIBRATION

10~500Hz 2G 10min./ 1cycle, 60min each along X,Y,Z
SAFETY STANDARD

EAC TP TC 004, TUV EN60950-1, UL60950-1
WITHSTAND VOLTAGE

I/P-FG : 2.0KVAC, O/P-FG : 0.5KVAC, I/P-O/P: 1.5KVAC
ISOLATION RESISTANCE

I/P-O/P, I/P-FG , O/P-FG : 100MΩ / 500VDC / 25°C / 70%RH
EMC EMISSION

EAC TP TC 020, EN55032 (CISPR32) Class B, EN61000-3-2, -3
EMC IMMUNITY

criteria A, EN55024, EN61000-4-2,3,4,5,6,8,11, light industry level
MTBF

257K hrs. min. MIL-HDBK-217F (25°C)
DIMENSION

250*130*64mm
PACKING

2.3Kg; 6pcs/14 Kg
