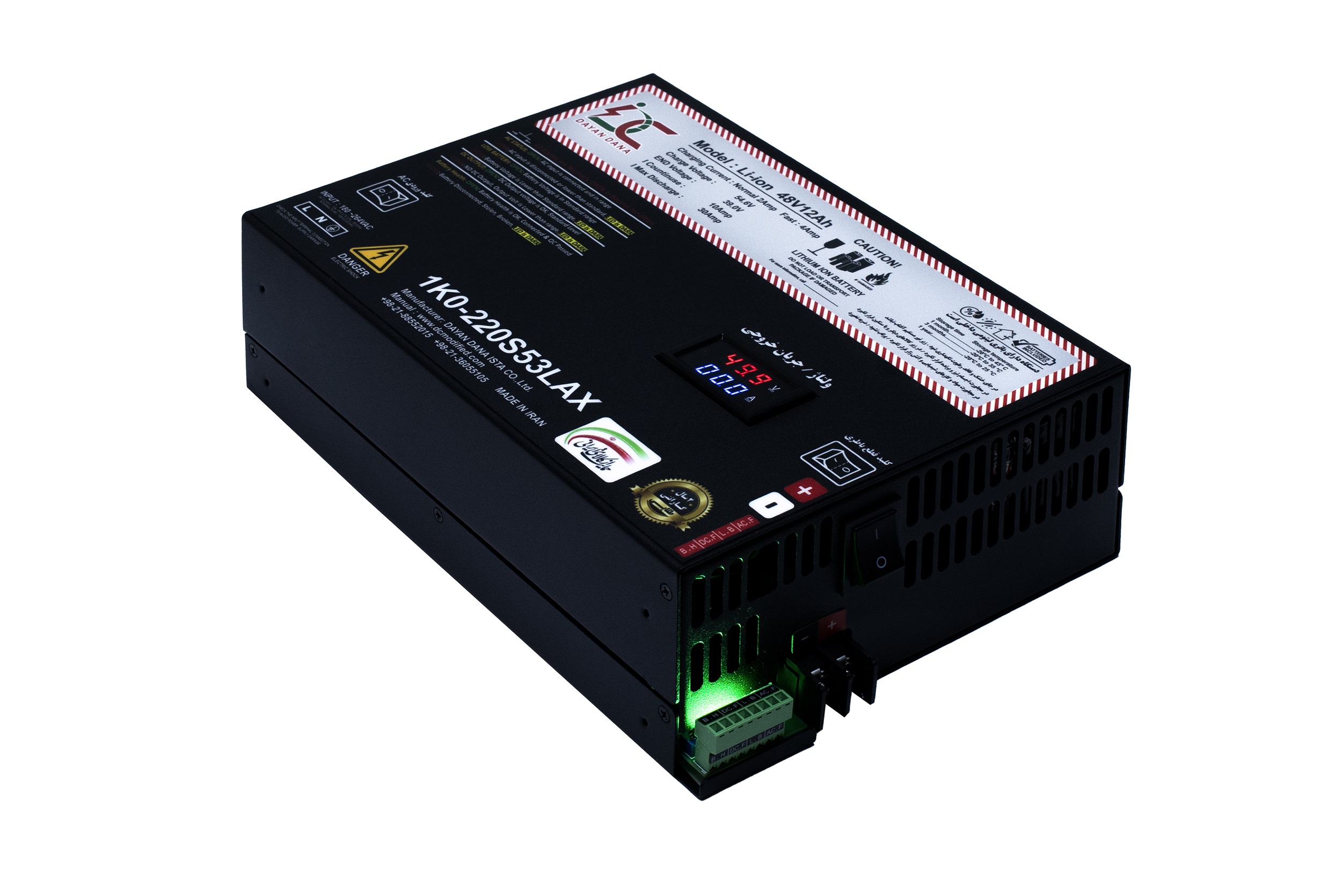

منبع تغذیه DC UPS + باتری داخلی ۲۴ ولت ۴۰ آمپر | 1K0-220SUPS27LAX

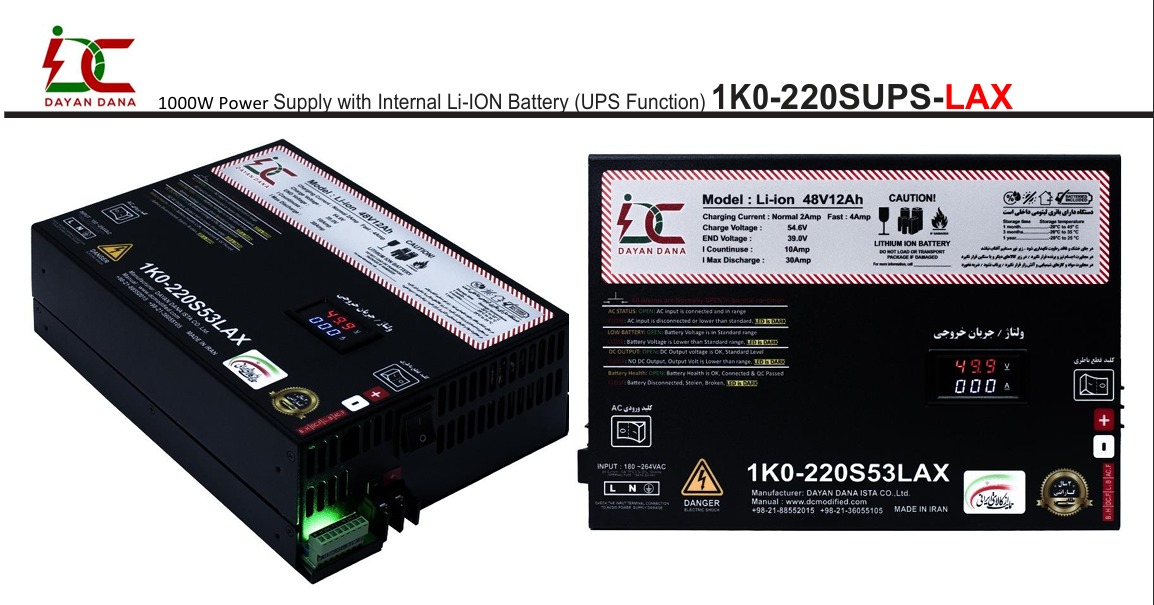

سری 1K0-220SUPS27LAX دایان دانا یک منبع تغذیه سوئیچینگ هوشمند بدون وقفه (Smart DC UPS) به همراه پک باتری داخلی با توان ۸۰۰ وات و خروجی ۲۴ ولت ۴۰ آمپر است. با بهره‌گیری از باتری داخلی لیتیوم-یون و قابلیت UPS، به‌گونه‌ای طراحی شده تا بدون وقفه، تغذیه تجهیزات حیاتی را در مواقع قطع برق تأمین کند. این دستگاه به‌ویژه برای سیستم‌های مانیتورینگ، تجهیزات امنیتی، سیستم‌های اعلام خطر، برق اضطراری و کنترل مرکزی مناسب است.

در شرایط وجود برق، دستگاه به‌صورت هم‌زمان هم خروجی بار را تأمین می‌کند و هم باتری داخلی را شارژ می‌نماید. فرآیند شارژ باتری به‌صورت مرحله‌ای انجام شده و باتری در ولتاژ ۲۹.۴ ولت با جریان نرمال ۲ آمپر (و در حالت فست شارژ با جریان ۴ الی ۶ آمپر) شارژ می‌شود. پس از شارژ کامل، سیستم به‌صورت خودکار باتری را در حالت آماده‌باش نگه می‌دارد تا در صورت قطع برق، بدون تأخیر، وارد مدار شود.

مدل 1K0-220SUPS27LAX دارای حفاظت‌های کامل شامل اتصال کوتاه، اضافه‌بار، افزایش ولتاژ، کاهش ولتاژ باتری، پلاریته معکوس و افزایش دما می‌باشد. حفاظت‌ها به‌وسیله فیوز داخلی و مدارهای هوشمند انجام شده و از آسیب به بار و باتری جلوگیری می‌کند. ولتاژ قطع باتری برای حفاظت برابر با ۲۰±۰.۵ ولت در نظر گرفته شده است.

از دیگر قابلیت‌های مهم این مدل می‌توان به سیگنال‌های کنترلی دیجیتال رله‌ای اشاره کرد:

• سیگنال AC OK جهت اطلاع از وضعیت برق ورودی
• سیگنال DC OUTPUT OK برای وضعیت خروجی دستگاه
• سیگنال BATTERY LOW جهت هشدار کاهش ولتاژ باتری
• سیگنال BATTERY HEALTH برای مانیتورینگ سلامت و وجود باتری

این رله‌ها قابل استفاده در انواع مدارهای هشدار و فرمان صنعتی هستند. طراحی دستگاه به‌گونه‌ای است که در صورت عدم اتصال باتری، یا وجود مشکل در سلامت آن، هشدار لازم به‌صورت قطع رله صادر می‌شود.

دستگاه در بازه دمایی وسیع -۲۰ تا +۷۰ درجه سانتی‌گراد کار می‌کند. راندمان دستگاه تا ۸۶ درصد می‌رسد و ابعاد آن ۲۵۰×۱۳۰×۶۴ میلی‌متر با وزن حدود ۲.۳ کیلوگرم است. طراحی فشرده و نصب آسان در کنار تطابق با استانداردهای ایمنی بین‌المللی مانند UL60950 و EN60950، این محصول را به گزینه‌ای کاربردی برای مصارف صنعتی، نظامی و حساس تبدیل کرده است.

با افتخار اعلام میکنیم که این شارژر باتری تولید با کیفیت کشور عزیزمان ایران می‌باشد. برای تضمین کیفیت، شرکت دایان دانا ایستا، ۲ سال گارانتی بی‌قید و شرط برای تمامی محصولات به مشتریان ارائه میدهد.

---

ویژگی‌ها

ویژگی‌های منبع تغذیه UPS هوشمند مدل 1K0-220SUPS27LAX:

• ولتاژ ورودی: بازه ۱۶۵ تا ۳۰۵ ولت AC
• ظرفیت باتری داخلی: ۲۴ ولت ۱۲ آمپر ساعت لیتیوم-یون
• ولتاژ شارژ باتری: ۲۹.۴ ولت DC
• جریان شارژ نرمال: ۲ آمپر (تا ۶ آمپر در حالت سریع)
• مناسب برای بیش از ۵۰ بار عملکرد رله‌ای در زمان نبود برق ورودی
• راندمان عملکرد: حداکثر ۸۶ درصد
• ابعاد دستگاه: ۲۵۰ × ۱۳۰ × ۶۴ میلی‌متر
• وزن دستگاه: حدود ۲.۳ کیلوگرم
• کنترل فن مستقل برای عملکرد شارژ و عملکرد کلی دستگاه
• سیگنال‌های کنترلی دیجیتال رله‌ای: AC OK / DC Output OK / Battery Low / Battery Health
• حفاظت‌ها: اتصال کوتاه (با فیوز داخلی) / اضافه بار / اضافه ولتاژ خروجی / افت ولتاژ باتری (Low Cutoff at 40V ±۰.5V) / پلاریته معکوس / افزایش دما
• طراحی صنعتی فشرده و مقاوم
• نصب آسان در فضای محدود
• سازگار با استانداردهای ایمنی UL60950 و EN60950
• تست عملکرد ۱۰۰ درصد تحت بار کامل
• دو سال گارانتی برای پکیج شامل باتری

این ویژگی‌ها 1K0-220SUPS27LAX را به گزینه‌ای قابل اطمینان برای سیستم‌های برق اضطراری، اتوماسیون صنعتی، شبکه‌های امنیتی و پروژه‌های حساس تبدیل می‌کنند.

---

🔒 حفاظت‌های دستگاه UPS هوشمند مدل 1K0-220SUPS-LAX

🔹 ۱. حفاظت در برابر اتصال کوتاه (Short Circuit Protection)

عملکرد حفاظت از طریق فیوز داخلی انجام می‌شود. در صورت بروز اتصال کوتاه در خروجی یا اتصال باتری، فیوز عمل کرده و از مدار محافظت می‌کند. کاربر می‌تواند با باز کردن درب دستگاه و رعایت نکات ایمنی، فیوز را با نمونه مشابه جایگزین نماید، بدون آن‌که آسیبی به باتری یا مدار اصلی وارد شود.

🔹 ۲. حفاظت در برابر پلاریته معکوس باتری (Reverse Polarity Protection)

در صورت اتصال اشتباه قطب‌های باتری (مثبت و منفی)، فیوز داخلی عمل کرده و از آسیب به مدار شارژر جلوگیری می‌کند. تعویض فیوز توسط فرد متخصص توصیه می‌شود.

🔹 ۳. حفاظت در برابر اضافه‌بار (Overload Protection)

در صورتی که توان مصرفی بار از ۱۰۵٪ تا ۱۵۰٪ توان نامی دستگاه بیشتر شود، شارژر وارد حالت محدودکننده جریان (Constant Current Limiting) شده و پس از رفع بار اضافی به‌صورت خودکار به حالت عادی بازمی‌گردد.

🔹 ۴. حفاظت در برابر افزایش ولتاژ خروجی (Over Voltage Protection)

در صورتی که ولتاژ خروجی از حد مجاز عبور کند (مثلاً بیش از ۳۷.۲۶ برای مدل 24V)، دستگاه به‌طور خودکار خروجی را قطع کرده و برای راه‌اندازی مجدد باید دستگاه یک‌بار خاموش و روشن گردد.

🔹 ۵. حفاظت در برابر کاهش ولتاژ باتری (Battery Cut-off Protection)

در صورت افت ولتاژ باتری به کمتر از ۲۰±۰.5V (مدل 24V )، دستگاه به‌صورت خودکار باتری را از مدار جدا کرده و از تخلیه بیش از حد و آسیب به باتری جلوگیری می‌کند.

🔹 ۶. حفاظت در برابر افزایش دمای داخلی (Over Temperature Protection)

دستگاه مجهز به ترمیستور حرارتی است. در صورت افزایش دمای داخلی به بیش از حد مجاز (مثلاً در دمای محیط بالاتر از ۶۰°C)، خروجی به‌صورت خودکار قطع شده و پس از بازگشت دما به شرایط نرمال، عملکرد دستگاه از سر گرفته می‌شود.

🔹 ۷. حفاظت در برابر خرابی یا عدم وجود باتری (Battery Health Check)

در صورت عدم اتصال باتری، دزدی یا خرابی باتری، سیگنال Battery Health به‌صورت رله باز (OPEN) تغییر وضعیت داده و به اپراتور هشدار می‌دهد. در صورت سلامت باتری، این رله وصل (SHORT) باقی می‌ماند.

---

قابلیت‌های دستگاه دستگاه UPS هوشمند مدل 1K0-220SUPS-LAX

• جبران‌سازی جریان شارژ وابسته به دمای محیط

  با افزایش دمای محیط، جریان شارژ به‌صورت خودکار کاهش یافته تا از گرم‌شدن بیش از حد باتری جلوگیری شود. این ویژگی باعث حفظ عمر مفید باتری می‌گردد. در دمای بالاتر از ۶۰ درجه سانتی‌گراد، خروجی دستگاه به‌طور کامل قطع می‌شود و پس از بازگشت به شرایط استاندارد، دستگاه مجدداً شروع به شارژ می‌نماید.

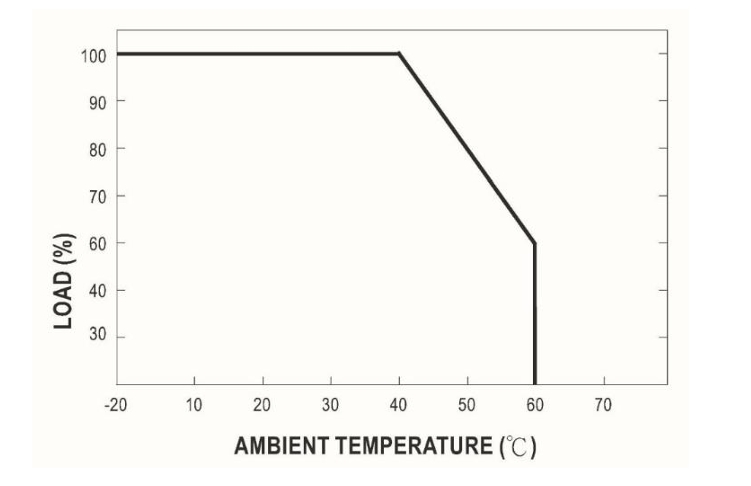

• 🔧 نمودار درایتینگ دمایی دستگاه در دفترچه ذکر شده و مبنای عملکرد حرارتی است.

•

  ---

  کنترل هوشمند وضعیت شارژ باتری

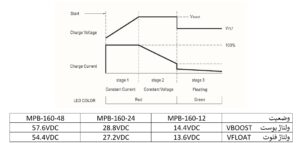

  دستگاه با استفاده از یک پردازنده مرکزی داخلی، به‌صورت مداوم وضعیت ولتاژ و جریان باتری را پایش می‌کند. شارژر از الگوی دو مرحله‌ای (۲-Stage Charging) شامل:

  • شارژ سریع (Boost)
  • شارژ نگهدارنده (Float)

  استفاده می‌کند. پس از کامل‌شدن شارژ، به‌طور خودکار وارد حالت شناور می‌شود تا از شارژ بیش‌ازحد باتری جلوگیری گردد.





  ---

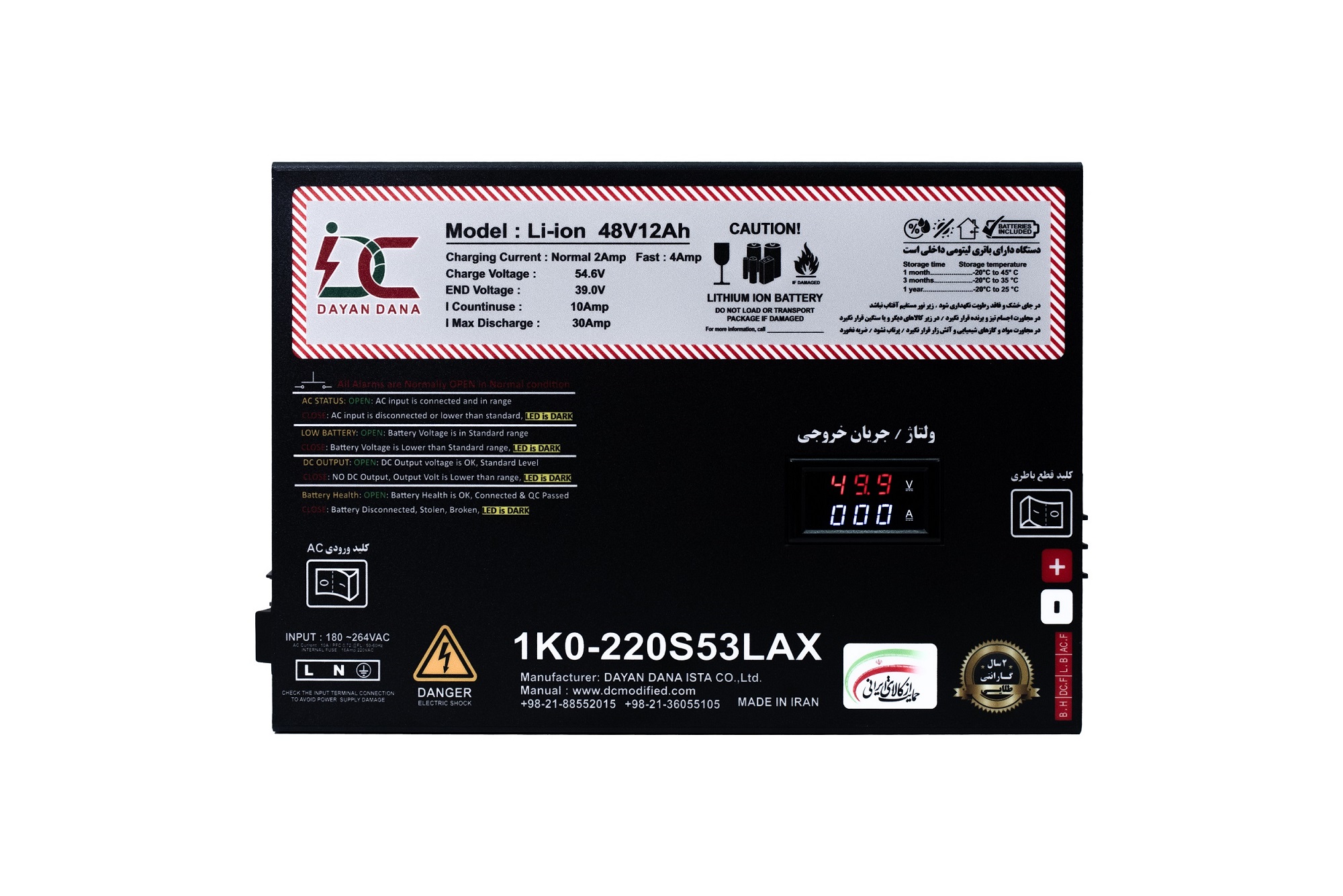

  سیگنال‌های مانیتورینگ دیجیتال رله‌ای (Relay-Based Digital Monitoring)

  دستگاه 1K0-220SUPS-LAX دارای چهار خروجی رله‌ای خشک (Dry Contact) است که وضعیت حیاتی منبع تغذیه و باتری را به‌صورت دیجیتال مانیتور کرده و برای استفاده در مدارهای هشدار (Alarm)، مانیتورینگ صنعتی (SCADA)، و کنترل‌های منطقی (PLC) قابل بهره‌برداری هستند.

  هر سیگنال دارای یک کنتاکت رله مستقل با وضعیت NORMAL است که در صورت وقوع خطا یا وضعیت خاص، تغییر وضعیت (Open/Short) می‌دهد. این رله‌ها بدون نیاز به تغذیه خارجی عمل کرده و خروجی آن‌ها قابلیت اتصال مستقیم به ماژول‌های دیجیتال یا چراغ‌های هشدار را دارند.

  جدول سیگنال‌های مانیتورینگ:

  سیگنال رله	نام سیگنال	عملکرد در حالت عادی (NORMAL)	عملکرد در حالت خطا یا هشدار	توضیحات کاربردی
  R1	AC OK	SHORT	OPEN	در صورت وجود برق AC، رله بسته است. در صورت قطع برق، باز می‌شود. مناسب برای اعلام هشدار یا راه‌اندازی ژنراتور اضطراری.
  R2	DC Output Fail	SHORT	OPEN	در صورت سلامت ولتاژ خروجی DC، رله بسته است. در صورت افت ولتاژ، باز می‌شود. مناسب برای هشدار به بارهای حساس.
  R3	Battery Low	SHORT	OPEN	در صورت افت ولتاژ باتری زیر آستانه (مثلاً 43V)، هشدار تخلیه باتری صادر می‌شود.
  R4	Battery Health	SHORT	OPEN	در صورت نبود، خرابی یا سرقت باتری، رله باز می‌شود. تشخیص هوشمند سلامت و وجود فیزیکی باتری.

  نکات فنی و کاربردی:

  • این سیگنال‌ها به‌صورت  رله‌ای ایزوله شده اند، بنابراین نویز الکتریکی به سیستم‌های کنترلی منتقل نمی‌شود.
  • امکان اتصال به ورودی دیجیتال PLC، سیستم‌های مانیتورینگ صنعتی، GPRS/IoT، برد هشدار وجود دارد.
  • سیم‌بندی بسیار ساده است و فقط به یک جفت سیم بدون تغذیه خارجی نیاز دارد.

  ---

  راه‌اندازی سریع و تأخیر پایین

  دستگاه دارای زمان راه‌اندازی کمتر از ۲ ثانیه است که باعث عملکرد پایدار در بارهای حساس مانند تجهیزات امنیتی و مانیتورینگ می‌شود.

  ---

  قابلیت ادامه کار بدون وقفه (True UPS Mode)

  در صورت قطع برق شهری، باتری بدون هیچ‌گونه وقفه‌ای وارد مدار شده و تغذیه بار ادامه می‌یابد. این ویژگی باعث حفظ عملکرد پایدار تجهیزات حیاتی در شرایط اضطراری می‌شود.

  ---

  انعطاف‌پذیری در ولتاژ ورودی

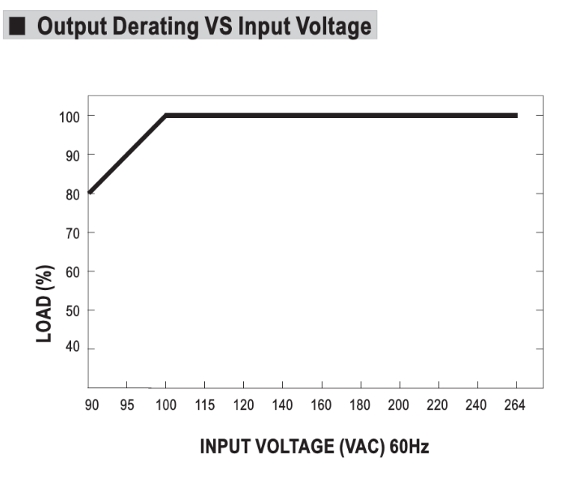

  پذیرش ولتاژ ورودی از ۱۷۵ تا ۲۶۵ ولت AC به‌صورت مداوم و تا 305VAC برای مدت زمان کوتاه، دستگاه را در برابر نوسانات برق مقاوم کرده و برای استفاده در مناطق صنعتی یا ناپایدار ایده‌آل می‌سازد.

  ---

  بازدهی بالا تا ۸۴%

  راندمان خروجی بالا (تا ۸۴ ٪ در مدل 24V) باعث کاهش تلفات انرژی، کاهش گرمای تولیدی، و افزایش پایداری عملکرد می‌گردد.

  ---

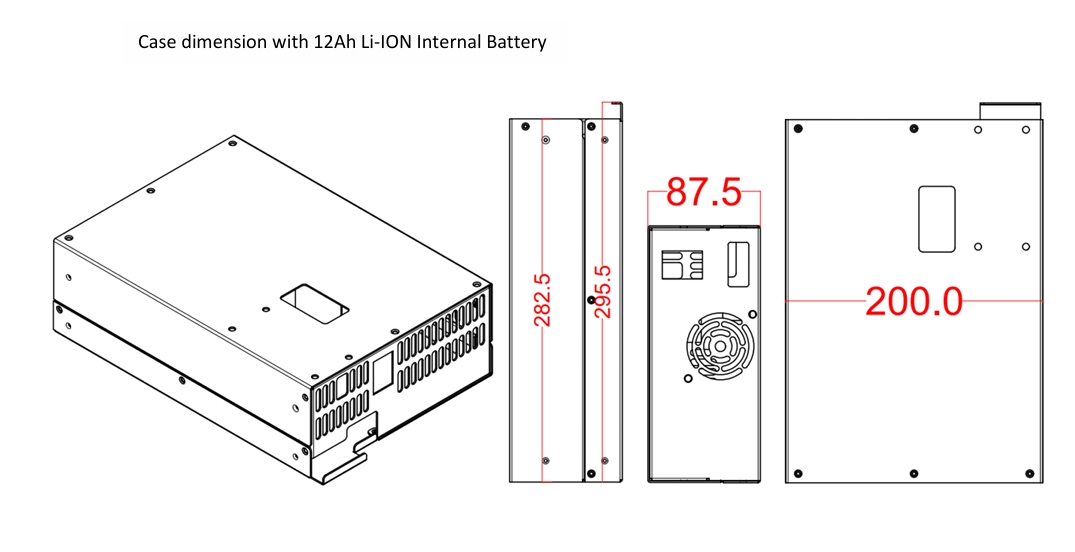

  طراحی صنعتی مقاوم و فشرده

  • جنس بدنه: فلزی با استحکام بالا
  • ابعاد: 250×۱۳۰×۶۴ میلی‌متر
  • وزن: ۲.۳ کیلوگرم

  این ویژگی‌ها نصب آسان در تابلوهای برق، رک‌ها و محیط‌های صنعتی پرفشار را ممکن می‌سازد.

  ---

  سازگاری با انواع باتری‌های لیتیومی

  دستگاه به‌طور پیش‌فرض با باتری‌های Li-ION 48V 12Ah طراحی شده و مناسب برای حداقل ۵۰ بار بازیابی رله‌ای (جریان لحظه ای بالا) در نبود برق است. همچنین امکان سفارشی‌سازی برای سایر مدل‌های لیتیوم صنعتی نیز وجود دارد.

  ---

  قابلیت راه‌اندازی بدون برق شهری (Cold Start)

  دستگاه از قابلیت Cold Start برخوردار است، یعنی می‌تواند حتی در نبود برق AC و صرفاً با باتری داخلی روشن شده و خروجی DC برای بار فراهم کند. این ویژگی از طریق یک کلید مستقل روی دستگاه فعال می‌شود.

  موارد استفاده Cold Start:

  • راه‌اندازی تجهیزات حیاتی در زمان قطع کامل برق
  • تست عملکرد باتری بدون نیاز به برق ورودی
  • فعال‌سازی سریع سیستم‌ها در محیط‌های خارج از شبکه یا شرایط بحرانی



---

کاربردهای دستگاه UPS هوشمند 1K0-220SUPS-LAX

• سیستم‌های برق اضطراری (UPS): برای شارژ باتری‌های پشتیبان و تأمین تغذیه بار در زمان قطعی شبکه برق شهری.
• تابلو برق‌های صنعتی و سیستم‌های کنترل: تأمین ولتاژ پایدار برای باتری‌های نصب‌شده در تابلوهای برق و تجهیزات PLC.
• سیستم‌های امنیتی و دوربین‌های مدار بسته: شارژ باتری‌هایی که تضمین‌کننده کارکرد مداوم سیستم‌های نظارتی در نبود برق هستند.
• تجهیزات مخابراتی و مراکز داده کوچک: حفظ عملکرد پایدار سرورها و تجهیزات شبکه در هنگام قطع برق.
• موتور ژنراتورهای گازوئیلی کوچک و متوسط: شارژ باتری‌های استارت و سیستم‌های کنترل موتور ژنراتور.
• احیای باتری‌های ۴۸ ولت خودرو: مناسب برای تعمیرگاه‌ها یا واحدهای خدمات سیار جهت شارژ و تست باتری‌های دشارژ شده.
• منابع تغذیه اضطراری در پروژه‌های ساختمانی یا کارگاهی: پشتیبانی از روشنایی اضطراری، کنترل آسانسور یا درب‌های اتوماتیک.
• سیستم‌های خورشیدی با باتری 48V: کاربرد در سیستم‌های فتوولتائیک مستقل از شبکه (Off-Grid) برای شارژ باتری‌های ذخیره انرژی.



---

دانلود فایل‌ها

سری 1K0-220SUPS-LAX	دانلود

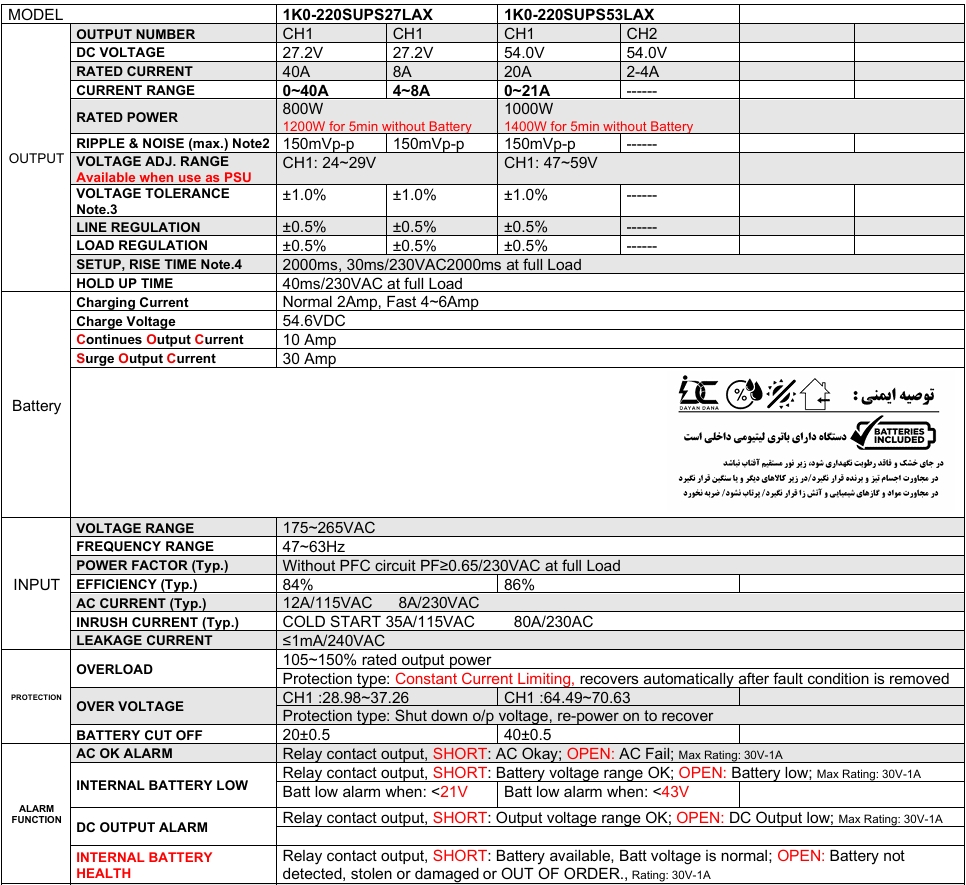

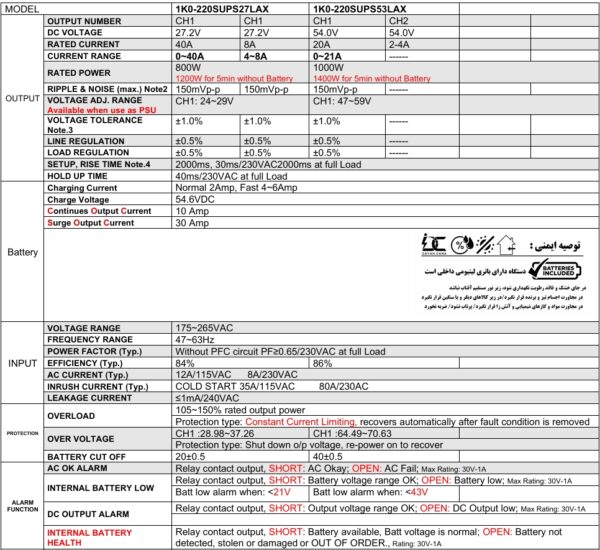

مشخصات فنی

جدول کامل خانواده دستگاه UPS هوشمند مدل 1K0-220SUPS-LAX

مشخصات خروجی کانال اول	مشخصات خروجی کانال دوم	لینک مشاهده
۲۷.۲ ولت ۴۰ آمپر	۲۷.۲ ولت ۸ آمپر	1K0-220SUPS27LAX
۵۴ ولت ۲۰ آمپر	۵۴ ولت ۴ آمپر	1K0-220SUPS53LAX
