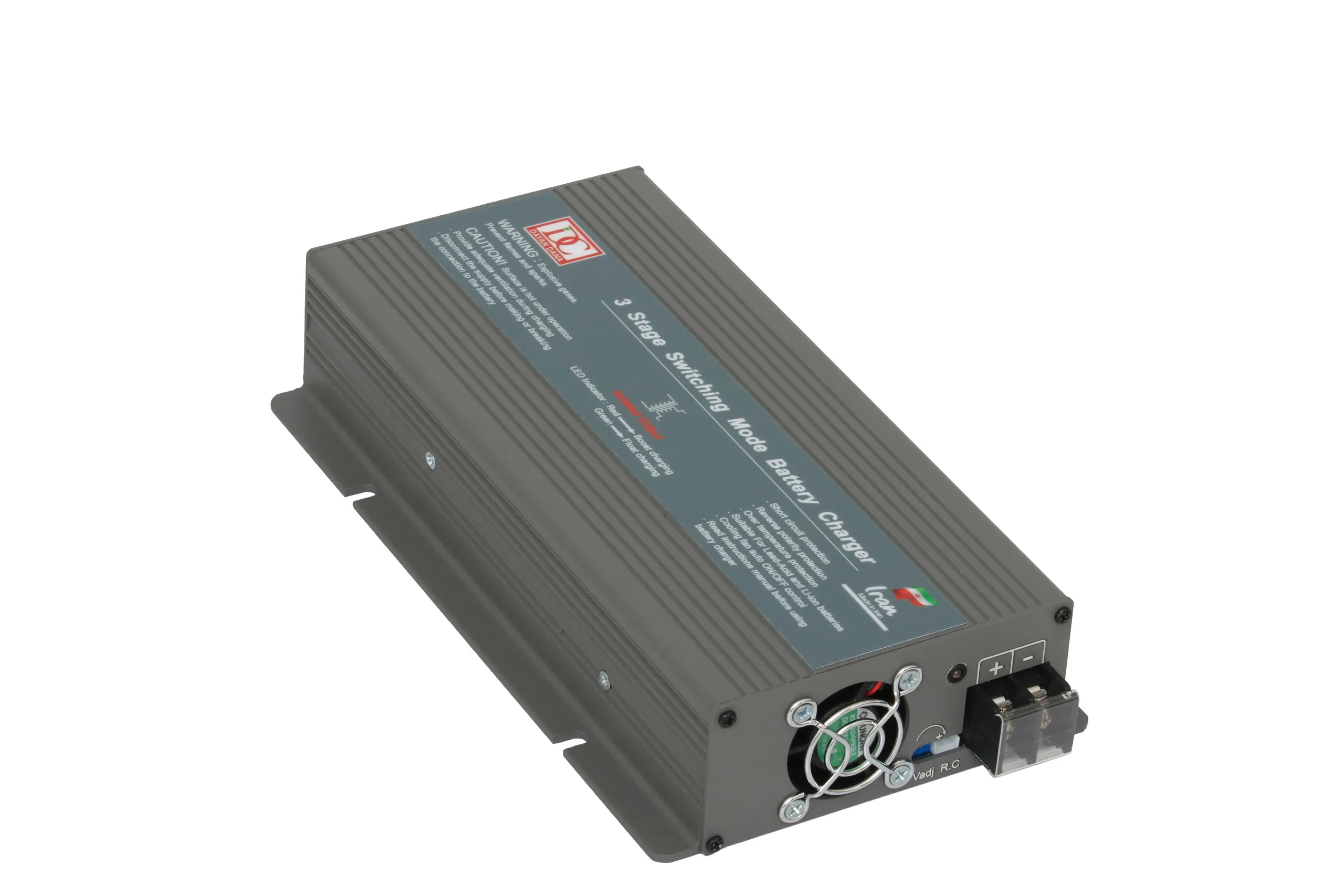

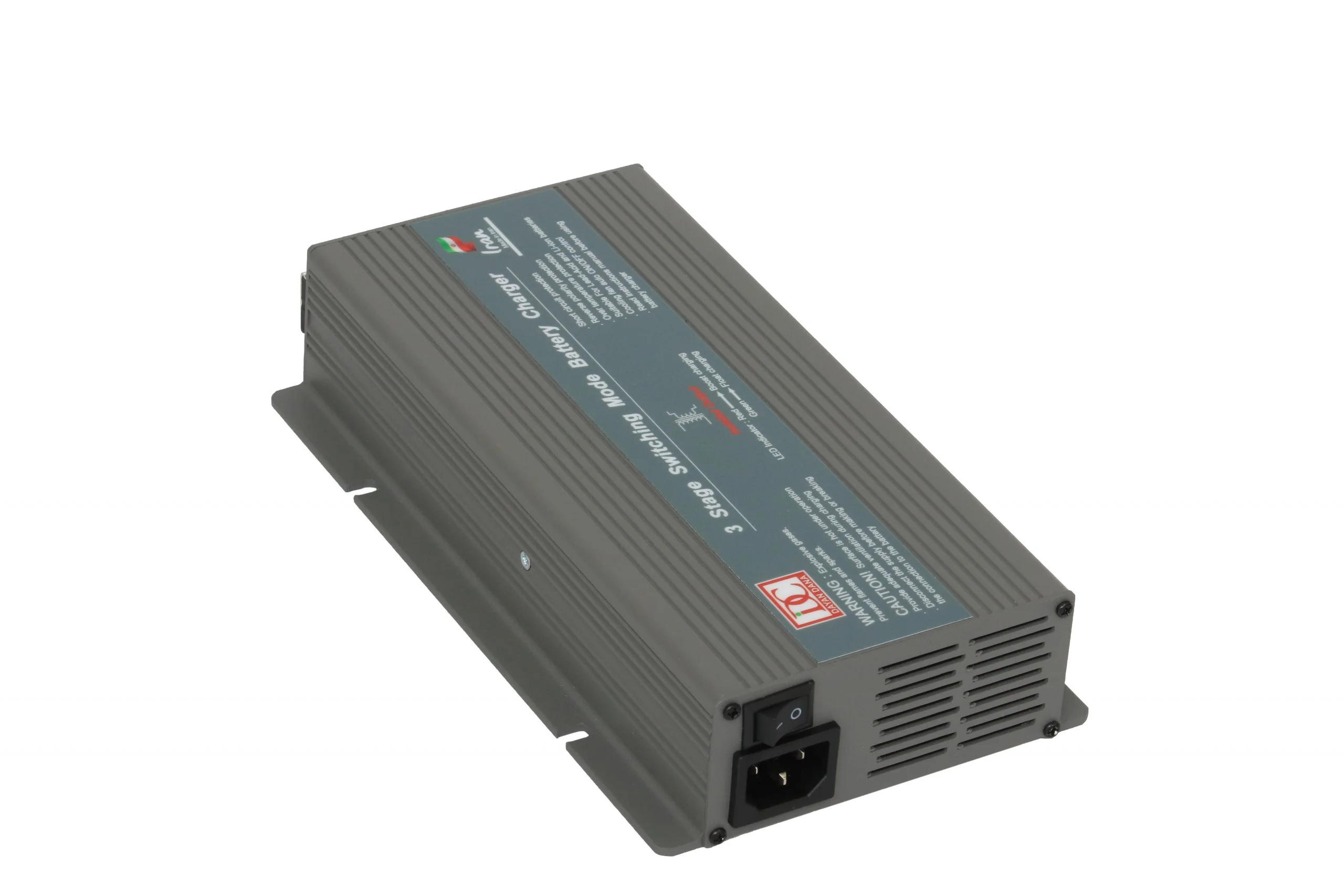

شارژر باتری سه مرحله دایان دانا استا - نمای کنج چپ از بالا

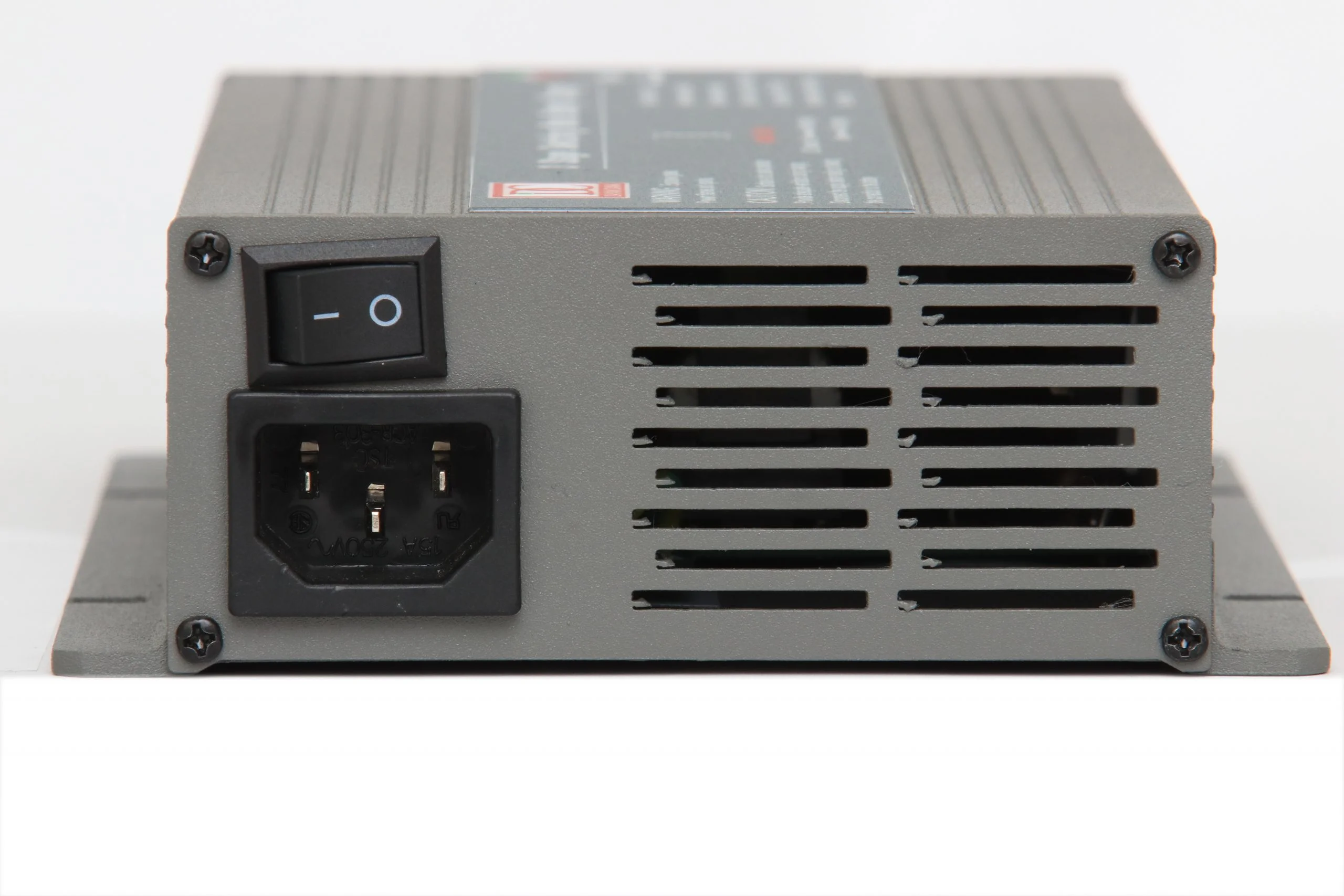

شارژر باتری سه مرحله دایان دانا استا - نمای از پشت

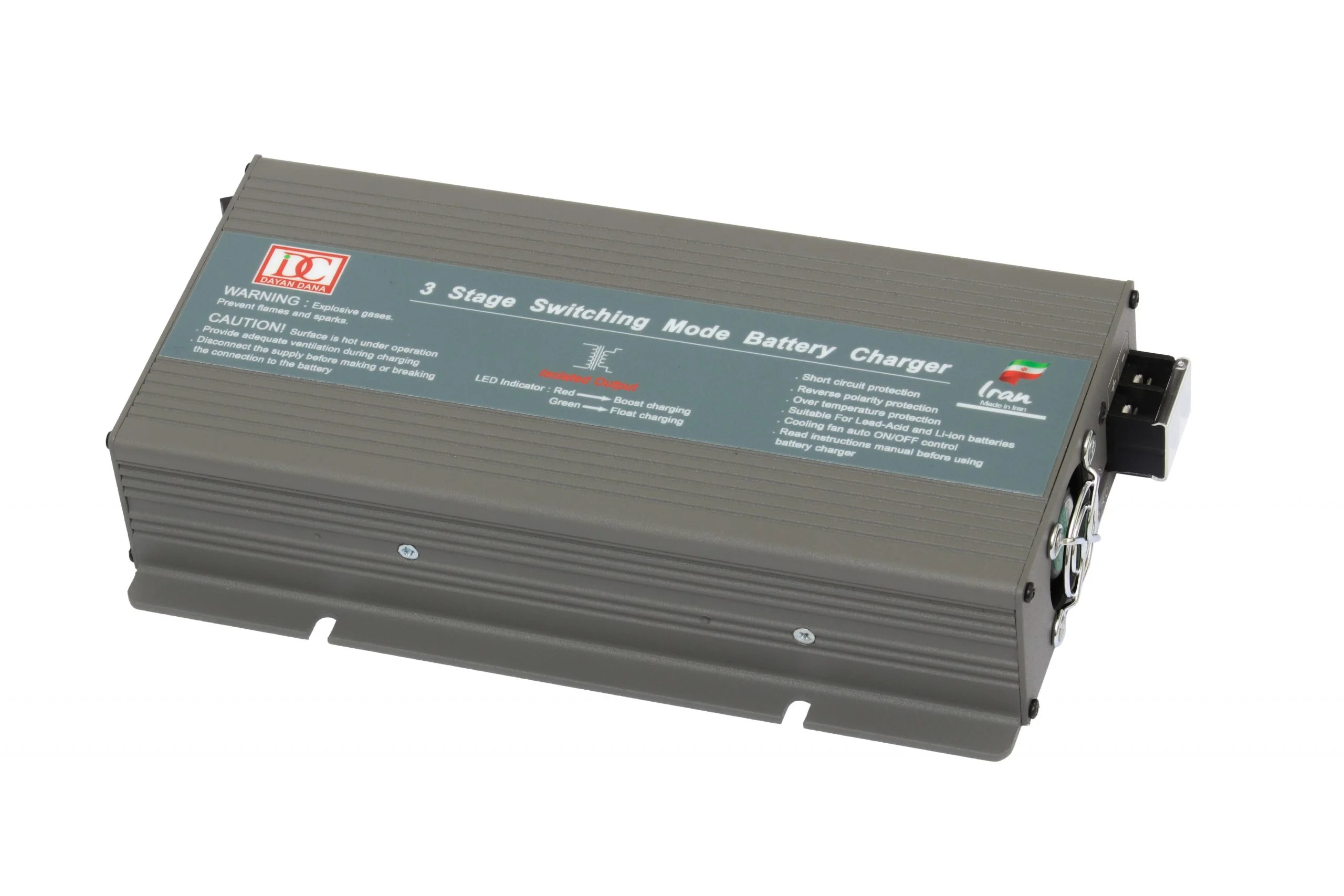

شارژر باتری سه مرحله دایان دانا استا - نمای بالا

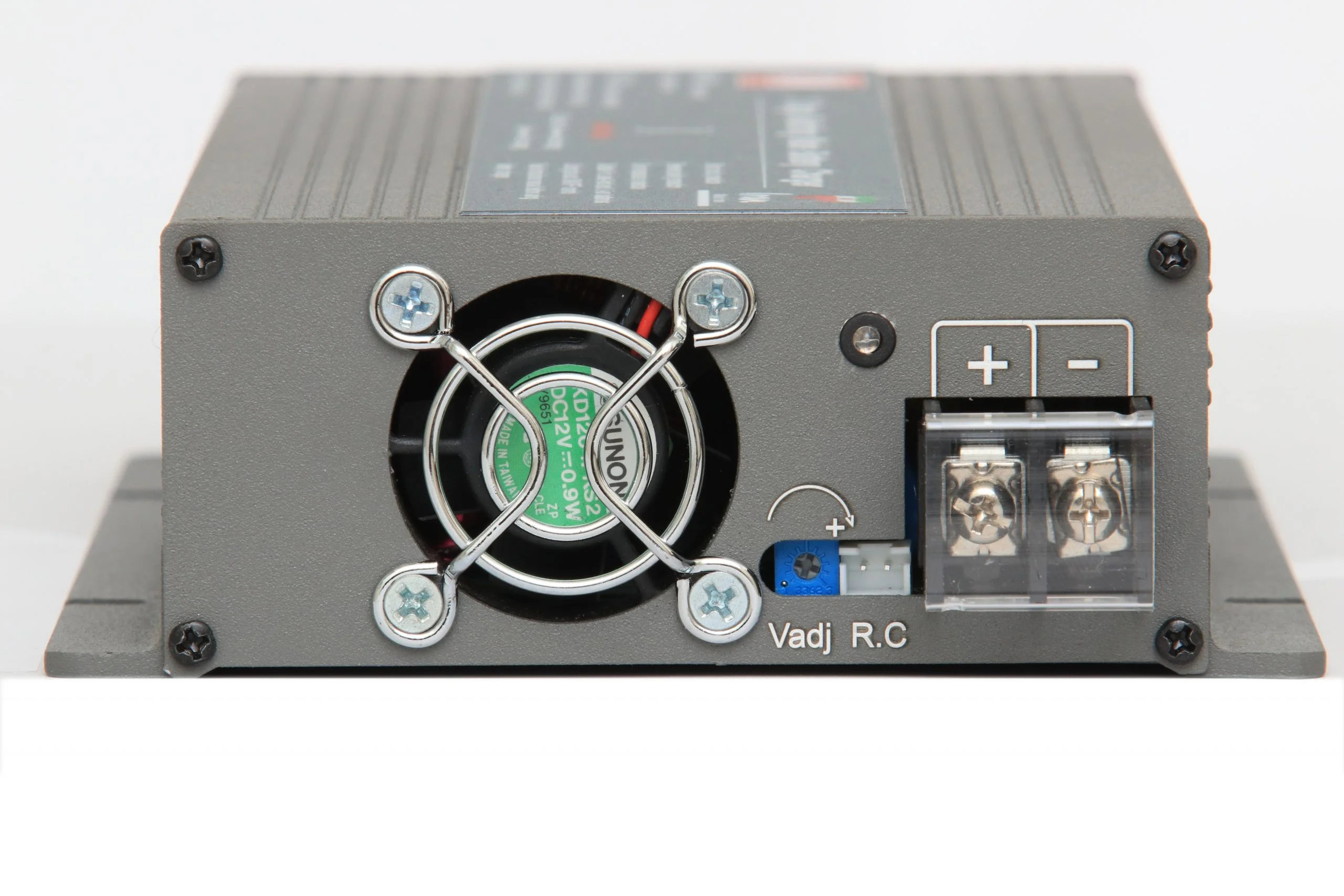

شارژر باتری سه مرحله دایان دانا استا - نمای از کنج
شارژر باتری سه مرحله دایان دانا استا - نمای کنج چپ از بالا
شارژر باتری سه مرحله دایان دانا استا - نمای از پشت
شارژر باتری سه مرحله دایان دانا استا - نمای بالا
شارژر باتری سه مرحله دایان دانا استا - نمای از کنج

باتری شارژر صنعتی اتوماتیک ۲۴ ولت ۳۶۰ وات | MPB-360-24 IDC

دایان دانا ایستا
افزودن به علاقه مندی ها
مقایسه

بازه ولتاژ ورودی : 180 الی 266 ولت AC   و   254 الی 370 ولت DC

مشخصات پیش فرض خروجی : VBost : 28.8V | VFloat : 27.2V | Current : 12.5A

مناسب شارژ باتری های 24 ولت / 40 الی 125 آمپر ساعت

شارژ انواع باتری های سرب اسید و باتری های لیتیوم-یون(سفارشی)

حفاظت ها : اتصال کوتاه / پلاریته معکوس / افزایش ولتاژ / افزایش دما

قابلیت ها : CHARGER OK / OUTPUT OK / جبران سازی دمایی / برنامه ریزی شارژ

تولید ملی، ۲ سال گارانتی و ۵ سال خدمات پس از فروش

مقایسه

باتری شارژر مدل MPB-360-24 دایان دانا ایستا، قابلیت شارژ باتری های سرب اسید و باتری های UPS و لیتومی(تحت سفارش) را دارد. این شارژ مناسب باتری های ۲۴ ولت ۴۰ الی ۱۲۵ آمپرساعت می‌باشد. الگوریتم شارژ این دستگاه سه مرحله ای می‌باشد و به کاربر این امکان را میدهد که شارژر را برنامه ریزی بکند. ولتاژ بوست پیشفرض ۲۸.۸ ولت، ولتاژ فلوت پیش فرض ۲۷.۲ ولت و حداکثر جریان خروجی آن ۱۲.۵ آمپر می‌باشد. حداکثر توان دائم کار شارژر ۳۶۰ وات و بازده آن ۸۶ درصد است. از سیگنال های کنترلی رله‌ای CHARGER OK و OUTPUT OK پشتیبانی میکند.

با افتخار اعلام میکنیم که این شارژر باتری تولید با کیفیت کشور عزیزمان ایران می‌باشد. برای تضمین کیفیت، شرکت دایان دانا ایستا، ۲ سال گارانتی بی‌قید و شرط برای تمامی محصولات به مشتریان ارائه میدهد.

ویژگی ها

  • رنج استاندارد ولتاژ ورودی ۱۸۰ الی ۲۶۴ ولت AC
  • قابلیت اتصال به ولتاژ HVDC ولتاژ بالا : ۲۵۴ الی ۳۷۰ ولت DC
  • شارژ انواع باتری های سرب اسید ( Flooded , Gel و AGM) و باتری های لیتیوم-یون (لیتیوم-آهن , لیتیوم-منگنز)
  • حفاظت ها : اتصال کوتاه / پلاریته معکوس / افزایش ولتاژ خروجی / افزایش دما
  • نمایشگر LED بیانگر وضعیت شارژ
  • قابلیت برنامه ریزی ولتاژ ولتاژ بوست و فلوت
  • خنک سازی به وسیله فن
  • پشتیبانی از سیگنال کنترلی رله ای : CHARGER OK و OUTPUT OK
  • تست زیر ۱۰۰% بار کامل
  • دو سال گارانتی بی قید و شرط و پنج سال خدمات پس از فروش

حفاظت ها

۱. حفاظت در برابر اتصال کوتاه

  • حفاظت به وسیله فیوز داخلی. کاربر میتواند فیوز را جایگزین کند (بدون اینکه باتری به حالت سکسه وارد شود.)

۲.حفاظت دربرابر پلاریته معکوس

  • حفاظت به وسیله فیوز داخلی

۳.حفاظت در برابر افزایش ولتاژ

  • خروجی دستگاه قطع میشود. برای بازیابی مجدد یکبار آن را از برق جدا و سپس وصل نمایید.

۴.حفاظت در برابر افزایش دما

  • قطع خروجی دستگاه. حفاظت به وسیله ترموسوییچ داخلی

قابلیت ها

۱.سیگنال کنترل دیجیتال رله ای CHARGER OK

  • حداکثر نرخ کنتاکت رله :30V/1A مقاومتی
  • اگر کنتاکت رله وصل باشد، باتری شارژر به درستی کار میکند. اگر کنتاکت رله قطع باشد، برای باتری شارژ مشکلی پیش آمده یا اینکه، دستگاه حفاظت زده است.

۲.سیگنال کنترلی رله ای OUTPUT OK

  • حداکثر نرخ کنتاکت رله :30V/1A مقاومتی
  • اگر کنتاکت رله وصل باشد، بدین منظور است که شارژ باتری تمام شده و باتری شارژ است و اگر کنتاکت رله قطع باشد، یعنی اینکه باتری در حال حاضر در فرآیند شارژ قرار دارد.

۳.جبران سازی نرخ شارژ وابسته به دمای محیط

  • در صورت افزایش دمای محیط ظرفیت باتری کاهش می‌یابد. برای این منظور باید نرخ شارژ باتری کاهش پیدا کند تا از خطرات احتمالی نظیر، انفجار بارتری، کاهش عمر باتری و خسارت‌های ناشی از افزایش حرارت جلوگیری کند.
جبران سازی دمایی برحسب دمای محیط باتری شارژر MPB-600
جبران سازی دمایی برحسب دمای محیط باتری شارژر MPB-360

الگوریتم شارژ اتوماتیک سه مرحله ای :

در زمان شروع به شارژ ، باطری شارژر بیشترین جریان ممکن را با ولتاژ VDC 28.8  (برای مدل ۲۴ ولتی) در نظر میگیرد،رنگ LED قرمز خواهد بود و فن دستگاه شروع به کار میکند. بسته به ظرفیت باطری و با گذشت زمان جریان شارژر به مرور و اتوماتیک کاهش خواهد یافت، البته این زمان با توجه به ظرفیت باطری ممکن است ساعت‌ها طول بکشد.

سپس زمانی که جریان دهی باطری شارژر به ده درصد توان آن برسد دستگاه با کاهش ولتاژ به VDC 27.2  وارد مرحله فلوت خواهد شد و ولتاژ شارژر با ولتاژ باطری برابر خواهد شد. این حالت را به اصطلاح فلوت یا حالت شناور میگویند. در حالت فلوت رنگLED سبز خواهد بود و فن به طور اتوماتیک خاموش خواهد بود.

الگوریتم باتری شارژر صنعتی خودکار MPB-600
الگوریتم باتری شارژر صنعتی خودکار MPB-360

کاربردها :

شارژرهای باتری بر خلاف پاورسوئیچنگ های صنعتی ولتاژ ثابت، برای شارژ نمودن باتری می‌بایست از الگورتیم خاصی پیروی کنند. سازندگان باتری در کاتالوگ های خود روش شارژ نمودن باتری را به کاربران ارائه میدهد. در حال حاضر الگورتیم شارژ سه مرحله / دو مرحله ای، یک الگورتیم عمومی برای بسیاری از باتری های صنعتی و تجاری می‌باشد.

شارژ درست باتری باعث افزایش طول عمر باتری، افزایش نرخ درصد شارژ، کاهش خطرات احتمالی در روند شارژ، کاهش نرخ پیر شدن باتری در طولانی مدت و … خواهد شد.

باتری شارژرهای دایان دانا با توجه به کیفیت ساخت و استفاده از قطعات مناسب، سبب شده در مصارف سطح بالا و حساس نیز کاربردهای مخابراتی و نظامی، اتوماسیون و هوشمندسازی صنعتی و وسایل نقلیه عمومی کاربرد داشته باشد.

مصارف باتری شارژر MPB-360 :

  •  لیفتراک های برقی
  •  اسکوتر و دوچرخه های برقی
  • موتور ژنراتورهای گازوئیلی
  •  سیستم پشتیبان برق تابلو برق های صنعتی
  • دوربین های مدار بسته
  • سیستم برق اضطراری
  • احیای باتری های مرده خودرو ها و موتورها

دانلود فایل‌های مربوط به تغذیه

سری MPB-360-24 دانلود
مشخصات فنی

جدول کامل خانواده باتری شارژ MPB-360

ولتاژ نامی باتری ظرفیت باتری پیشنهادی لینک مشاهده
۱۲ ولت ۸۰-240Ah MPB-360-12
۲۴ ولت ۴۰-125Ah MPB-360-24
۴۸ ولت ۲۰-65Ah MPB-360-48





شناسه محصول: MPB-360-24 دسته: برچسب: , , , , , , , , , , , , , , , , , , ,
برندها

DC VOLTAGE

27.2
RATED CURRENT

12
CURRENT RANGE

0~12A
RATED POWER

350W
RIPPLE & NOISE

150mVp-p
VOLTAGE ADJ. RANGE

24~29V
VOLTAGE TOLERANCE

±1.0%
LINE REGULATION

±0.5%
LOAD REGULATION

±0.5%
SETUP,RISE TIME

2000ms, 30ms/230VAC2000ms at full Load
HOLD UP TIME

40ms/230VAC at full Load
VOLTAGE RANGE

175~265VAC
FREQUENCY RANGE

47~63Hz
POWER FACTOR (Typ.)

OTPIONAL — PF≥0.9/230VAC at full Load, Without PFC circuit PF≥0.65/230VAC at full Load
EFFICIENCY (Typ.)

86%
AC CURRENT (Typ.)

1.5A/230VAC, 2.5A/115VAC
INRUSH CURRENT (Typ.)

COLD START 35A/115VAC 70A/230AC
LEAKAGE CURRENT

≤1mA/240VAC
OVERLOAD

105~150% rated output powe, Protection type: Hiccup mode, recovers automatically after fault condition is removed
OVER VOLTAGE

CH1 :28.98~37.26, Protection type: Shut down o/p voltage , re-power on to recover
AC OK

OPTIONAL Relay contact output, ON : AC Okay ; OFF : AC Fail ; Max Rating : 30V-1A
Remote On/Off control

OPTIONAL Normal working CN3 is open, PSU is off if CN3 is short
WORKING TEMP.

-20~+70°C
WORKING HUMIDITY

20~90% RH non-condensing
STORAGE TEMP., HUMIDITY

-20~+85°C , 10~90% RH
TEMP. COEFFICIENT

±0.03% /°C (0~45°C) on CH1 Output
VIBRATION

10~500Hz 2G 10min./ 1cycle, 60min each along X,Y,Z
SAFETY STANDARD

EAC TP TC 004, TUV EN60950-1, UL60950-1
WITHSTAND VOLTAGE

I/P-FG : 2.0KVAC, I/P-O/P : 3KVAC, O/P-FG : 0.5KVAC
ISOLATION RESISTANCE

I/P-O/P, I/P-FG , O/P-FG : 100MΩ / 500VDC / 25°C / 70%RH
EMC EMISSION

EAC TP TC 020, EN55032 (CISPR32) Class B, EN61000-3-2, -3
EMC IMMUNITY

criteria A, EN55024, EN61000-4-2,3,4,5,6,8,11, light industry level
MTBF

257K hrs. min. MIL-HDBK-217F (25°C)
DIMENSION

270*135*49mm(L*W*H)
PACKING

1.7Kg ; 6pcs / 11Kg
