کانورتر DC به DC ایزوله ۱۱۰ ولت به ۱۱۰ ولت ۵ آمپر | IDC 600-110DCC110

دایان دانا ایستا

بازه ولتاژ ورودی : 72 الی 144 ولت DC

خروجی : 110 ولت 5 آمپر مجموع 550  وات (تنظیم ولتاژ در بازه 100 ~ 120 ولت DC)

حفاظت ها : اتصال کوتاه / اضافه بار / افزایش ولتاژ

ویژگی ها : سیگنال DC-OK / سیگنال کنترل خاموش روشن

ایزولاسیون ورودی و خروجی 2000 ولت DC

تولید ملی ، ۲ سال گارانتی و ۵ سال خدمات پس از فروش

مقایسه

کانورتر مدل IDC 600-110DCC110 دایان دانا ایستا یک مبدل DC به DC کف خواب است. رنج ولتاژ ورودی آن بین ۷۲ الی ۱۴۴ ولت می‌باشد و در خروجی ولتاژ تنظیم شده ۱۱۰ ولت ۵ آمپر تحویل بار میدهد. ولتاژ ایزولاسیون ورودی نسبت به خروجی این کانورتر ۳۰۰۰ ولت DC می‌باشد. توان این کانورتر ۵۵۰ وات و بازده آن ۸۹ درصد می‌باشد. همچنین در سمت خروجی کاربر میتواند ولتاژ خروجی را در بازه ۱۰۰ الی ۱۲۰ VDC تنظیم کند.

**قابلیت سفارش خروجی اضافه برای سیستم پشتیبان خروجی و شارژر باتری پشتیبان که در سیستم های امنیتی کاربرد دارد.

با افتخار اعلام میکنیم که این کانورتر تولید با کیفیت کشور عزیزمان ایران می‌باشد. برای تضمین کیفیت، شرکت دایان دانا ایستا، ۲ سال گارانتی بی‌قید و شرط برای تمامی محصولات به مشتریان ارائه میدهد.


ویژگی ها

  • رنج استاندارد ولتاژ ورودی
  • قابل استفاده به عنوان شارژر دو مرحله ای باتری
  • حفاظت ها : اتصال کوتاه / اضافه بار / اضافه ولتاژ
  • خنک سازی با فن کنترل شده با دما
  • سیگنال فرمان رله‌ای DC-OK (سفارشی)
  • کنترل خاموش / روشن خروجی (سفارشی)
  • قابلیت موازی سازی ۴ دستگاه (۱+۳) برای اشتراک گذاری جریان (سفارشی)
  • تست زیر ۱۰۰% بار کامل
  • دو سال گارانتی بی قید و شرط

حفاظت ها

۱.حفاظت در برابر اضافه بار :

    • در بازه ۱۰۱ الی ۱۰۵ درصد حداکثر توان نامی دستگاه
    • به مد حفاظت جریان ثابت میرود؛ بعد کاهش بارکشی به حداکثر توان نامی دستگاه به صورت خودکار به حالت اولیه برمیگردد.

۲.اضافه ولتاژ

    • حفاظت بار در برابر اضافه ولتاژ خروجی در بازه در بازه ۱۲۰ الی ۱۳۵ ولت DC
    • ولتاژ خروجی دستگاه قطع میشود. برای بازیابی مجدد کانورتر یکبار دستگاه را خاموش و سپس روشن نمایید.

۳.حفاظت در برابر اتصال کوتاه


قابلیت ها

۱. سیگنال DC-OK (سفارشی)

  • ارسال سیگنال فرمان رله ای به کنترل کننده برای صحت و یا عدم صحت ولتاژ خروجی منبع تغذیه

۲.کنترل خاموش / روشن (سفارشی)

  • قطع و وصل کردن خروجی کانورتر با سیگنال کنترلی

۳.قابلیت افزودن ویژگی های دیگر تحت سفارش


کاربردها

مبدل های DC به DC سطح ولتاژ DC ورودی را کاهش، افزایش و یا حتی هم سطح ورودی نگه دارند. در مبدل های DC به DC ایزوله ورودی و خروجی نسبت به هم ایزوله می‌باشد که برای بسیاری از کاربردها مورد نیاز می‌باشد. در مبدل هایی که سطح ولتاژ ورودی نسبت به خروجی ثابت می‌باشد، هدف استفاده از مبدل های DC به DC استفاده از ویژگی ایزولاسیون خروجی نسبت به ورودی می‌باشد.چون مبدل های DC به DC به صورت سوئیچینگ عمل میکنند و دارای کنترل کننده اند سبب کاهش ریپل خروجی و یا حفظ ولتاژ ثابت خروجی، با توجه به  تغییرات خط انتقال، میشوند.

با توجه به کیفیت ساخت مبدل DC به DC دایان دانا، این محصول قابلیت استفاده در کاربردهای سطح بالا و حساس نظیر خطوط ریلی، کاربردهای مخابراتی و نظامی، وسایل نقلیه عمومی دارد.

مصارف مبدل های DC به DC :

  • سیستم های امنیتی
  • سوییچ های اضطراری POE
  • سیستم های هشدار
  • سیستم منابع تغذیه بدون وقفه
  • سیستم کنترل مرکزی
  • سیستم های دسترسی

دانلود فایل‌های مبدل DC به DC مدل IDC 600-110DCC110

سری

۶۰۰-110DCC110

دانلود
مشخصات فنی

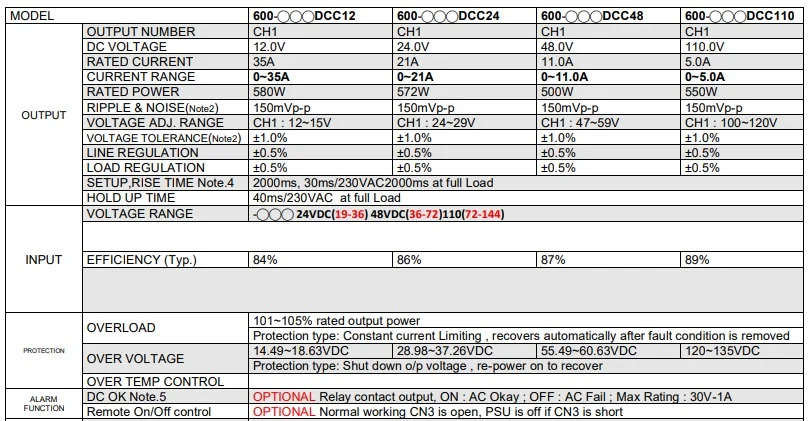

جدول کامل خانواده کانورتر IDC 600-⚪⚪⚪DCC دایان دانا

مدل رنج ولتاژ ورودی خروجی مطلوب لینک مشاهده
۲۴ ۱۹ الی ۳۶ ولت DC ۱۲ ولت / ۳۵ آمپر ۶۰۰-24DCC12
۲۴ ولت / ۲۱ آمپر ۶۰۰-24DCC24
۴۸ ولت / ۱۱ آمپر ۶۰۰-24DCC48
۱۱۰ ولت / ۵ آمپر ۶۰۰-24DCC110
۴۸ ۳۶ الی ۷۲ ولت DC ۱۲ ولت / ۳۵ آمپر ۶۰۰-48DCC12
۲۴ ولت / ۲۱ آمپر ۶۰۰-48DCC24
۴۸ ولت / ۱۱ آمپر ۶۰۰-48DCC48
۱۱۰ ولت / ۵ آمپر ۶۰۰-48DCC110
۱۱۰ ۷۲ الی ۱۴۴ ولت DC ۱۲ ولت / ۳۵ آمپر ۶۰۰-110DCC12
۲۴ ولت / ۱۱ آمپر ۶۰۰-110DCC24
۴۸ ولت / ۲۱ آمپر ۶۰۰-110DCC48
۱۱۰ ولت / ۵آمپر ۶۰۰-110DCC110
برندها

DC VOLTAGE

110

RATED CURRENT

5

CURRENT RANGE

0~5.0A

RATED POWER

550W

RIPPLE & NOISE

150mVp-p

VOLTAGE ADJ. RANGE

100~120V

VOLTAGE TOLERANCE

±1.0%

LINE REGULATION

±0.5%

LOAD REGULATION

±0.5%

SETUP,RISE TIME

2000ms, 30ms/230VAC2000ms at full Load

HOLD UP TIME

40ms/230VAC at full Load

VOLTAGE RANGE

72-144

EFFICIENCY (Typ.)

89%

OVERLOAD

101~105% rated output power, Protection type: Constant current Limiting , recovers automatically after fault condition is removed

OVER VOLTAGE

120~135VDC, Protection type: Shut down o/p voltage, re-power on to recover

WORKING TEMP.

-20~+70°C

WORKING HUMIDITY

20~90% RH non-condensing

STORAGE TEMP., HUMIDITY

-20~+85°C , 10~90% RH

TEMP. COEFFICIENT

±0.03% /°C (0~45°C) on CH1 Output

VIBRATION

10~500Hz 2G 10min./ 1cycle, 60min each along X,Y,Z

SAFETY STANDARD

EAC TP TC 004, TUV EN60950-1, UL60950-1

WITHSTAND VOLTAGE

I/P-FG : 2.0KVAC, O/P-FG : 0.5KVAC, I/P-O/P: 1.5KVAC

ISOLATION RESISTANCE

I/P-O/P, I/P-FG , O/P-FG : 100MΩ / 500VDC / 25°C / 70%RH

EMC EMISSION

EAC TP TC 020, EN55032 (CISPR32) Class B, EN61000-3-2, -3

EMC IMMUNITY

criteria A, EN55024, EN61000-4-2,3,4,5,6,8,11, light industry level

MTBF

257K hrs. min. MIL-HDBK-217F (25°C)

DIMENSION

250*130*64mm

PACKING

2.3Kg; 6pcs/14 Kg
