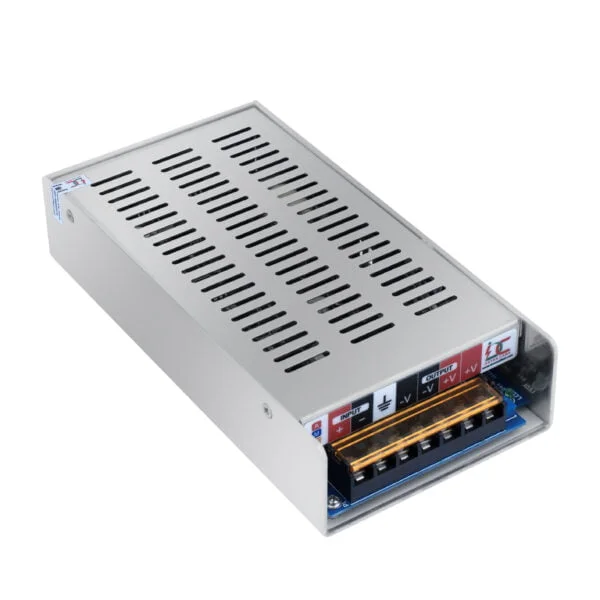

کانورتر DC به DC ایزوله ۱۲ ولت به ۱۲ ولت ۱۲ آمپر | MRS-150A-12 IDC

افزودن به علاقه مندی ها

مقایسه

بازه ولتاژ ورودی : 9 الی 18 ولت DC

خروجی : 12 ولت 12 آمپر مجموع 150 وات (تنظیم ولتاژ در بازه 12 ~ 15 ولت DC)

حفاظت ها : اتصال کوتاه / اضافه بار / افزایش ولتاژ / پلاریته معکوس ورودی

ویژگی ها : سیگنال DC-OK / سیگنال کنترل خاموش روشن

ایزولاسیون ورودی و خروجی 2000 ولت DC

تولید ملی ، ۲ سال گارانتی و ۵ سال خدمات پس از فروش

مقایسه

توضیحات
مشخصات

کانورتر مدل MRS-150A-12 دایان دانا ایستا یک مبدل DC به DC کف خواب است. رنج ولتاژ ورودی آن بین ۹ الی ۱۸ ولت می‌باشد و در خروجی ولتاژ تنظیم شده ۱۲ ولت ۱۲ آمپر تحویل بار میدهد. ولتاژ ایزولاسیون ورودی نسبت به خروجی این کانورتر ۲۰۰۰ ولت DC می‌باشد. توان این کانورتر ۱۵۰ وات و بازده آن ۸۸ درصد می‌باشد. همچنین در سمت خروجی کاربر میتواند ولتاژ خروجی را در بازه ۱۲ الی ۱۵ VDC تنظیم کند.

**قابلیت سفارش خروجی اضافه برای سیستم پشتیبان خروجی و شارژر باتری پشتیبان که در سیستم های امنیتی کاربرد دارد.

با افتخار اعلام میکنیم که این کانورتر تولید با کیفیت کشور عزیزمان ایران می‌باشد. برای تضمین کیفیت، شرکت دایان دانا ایستا، ۲ سال گارانتی بی‌قید و شرط برای تمامی محصولات به مشتریان ارائه میدهد.

ویژگی ها

رنج استاندارد ولتاژ ورودی
حفاظت ها : اتصال کوتاه / اضافه بار / اضافه ولتاژ / پلاریته معکوس ورودی
سیگنال فرمان رله‌ای DC-OK (سفارشی)
کنترل خاموش / روشن خروجی (سفارشی)
خنک سازی به روش همرفت در هوای آزاد
بی نیاز از فن و کاملا ساکت و بی سر و صدا
تست زیر ۱۰۰% بار کامل
دو سال گارانتی بی قید و شرط

حفاظت ها

۱.حفاظت در برابر اضافه بار :

- در بازه ۱۰۱ الی ۱۰۵ درصد حداکثر توان نامی دستگاه
- به مد حفاظت جریان ثابت میرود؛ بعد کاهش بارکشی به حداکثر توان نامی دستگاه به صورت خودکار به حالت اولیه برمیگردد.

۲.اضافه ولتاژ

- حفاظت بار در برابر اضافه ولتاژ خروجی در بازه در بازه ۱۴.۴۹ الی ۱۸.۶۳ ولت DC
- ولتاژ خروجی دستگاه قطع میشود. برای بازیابی مجدد کانورتر یکبار دستگاه را خاموش و سپس روشن نمایید.

۳.حفاظت در برابر اتصال کوتاه

قابلیت ها

۱. سیگنال DC-OK (سفارشی)

ارسال سیگنال فرمان رله ای به کنترل کننده برای صحت و یا عدم صحت ولتاژ خروجی منبع تغذیه

۲.کنترل خاموش / روشن (سفارشی)

قطع و وصل کردن خروجی کانورتر با سیگنال کنترلی

۳.قابلیت افزودن ویژگی های دیگر تحت سفارش

کاربردها

مبدل های DC به DC سطح ولتاژ DC ورودی را کاهش، افزایش و یا حتی هم سطح ورودی نگه دارند. در مبدل های DC به DC ایزوله ورودی و خروجی نسبت به هم ایزوله می‌باشد که برای بسیاری از کاربردها مورد نیاز می‌باشد. در مبدل هایی که سطح ولتاژ ورودی نسبت به خروجی ثابت می‌باشد، هدف استفاده از مبدل های DC به DC استفاده از ویژگی ایزولاسیون خروجی نسبت به ورودی می‌باشد.چون مبدل های DC به DC به صورت سوئیچینگ عمل میکنند و دارای کنترل کننده اند سبب کاهش ریپل خروجی و یا حفظ ولتاژ ثابت خروجی، با توجه به تغییرات خط انتقال، میشوند.

با توجه به کیفیت ساخت مبدل DC به DC دایان دانا، این محصول قابلیت استفاده در کاربردهای سطح بالا و حساس نظیر خطوط ریلی، کاربردهای مخابراتی و نظامی، وسایل نقلیه عمومی دارد.

مصارف مبدل های DC به DC :

سیستم های امنیتی
سوییچ های اضطراری POE
سیستم های هشدار
سیستم منابع تغذیه بدون وقفه
سیستم کنترل مرکزی
سیستم های دسترسی

دانلود فایل‌های مبدل DC به DC مدل MRS-150

سری MRS-150A-12	دانلود
مشخصات فنی

جدول کامل خانواده کانورتر MRS-150

مدل	رنج ولتاژ ورودی	خروجی مطلوب	لینک مشاهده
A	۹ الی ۱۸ ولت DC	۱۲ ولت / ۱۲ آمپر	MRS-150A-12
		۲۴ ولت / ۶.۵ آمپر	MRS-150A-24
		۴۸ ولت / ۳ آمپر	MRS-150A-48
		۱۱۰ ولت / ۱.۳ آمپر	MRS-150A-110
B	۱۹ الی ۳۶ ولت DC	۱۲ ولت / ۱۲ آمپر	MRS-150B-12
		۲۴ ولت / ۶.۵ آمپر	MRS-150B-24
		۴۸ ولت / ۳ آمپر	MRS-150B-48
		۱۱۰ ولت / ۱.۳ آمپر	MRS-150B-110
C	۳۶ الی ۷۲ ولت DC	۱۲ ولت / ۱۲ آمپر	MRS-150C-12
		۲۴ ولت / ۶.۵ آمپر	MRS-150C-24
		۴۸ ولت / ۳ آمپر	MRS-150C-48
		۱۱۰ ولت / ۱.۳ آمپر	MRS-150C-110
D	۷۴ الی ۱۴۴ ولت DC	۱۲ ولت / ۱۲ آمپر	MRS-150D-12
		۲۴ ولت / ۶.۵ آمپر	MRS-150D-24
		۴۸ ولت / ۳ آمپر	MRS-150D-48
		۱۱۰ ولت / ۱.۳ آمپر	MRS-150D-110

شناسه محصول: MRS-150A-12 دسته: کانورتر DC به DC برچسب: CE Certificte, IDC, MRS-150, REMOTE-ON/OF, UL certificate, wide inpute, پاورساپلای, دایان دانا, دایان دانا ایستا, کانورتر, کانورتر 12 ولت, کانورتر 12 ولت 12 آمپر, کانورتر DC به DC, کانورتر ایزوله, مبدل DC به DC, مبدل DC به DC ایزوله

برندها	دایان دانا ایستا
DC VOLTAGE	12
RATED CURRENT	12
CURRENT RANGE	0~12.5A
RATED POWER	150W
RIPPLE & NOISE	200mVp-p
VOLTAGE ADJ. RANGE	12~15V
VOLTAGE TOLERANCE	±1.0%
LINE REGULATION	±0.5%
LOAD REGULATION	±0.5%
SETUP,RISE TIME	300ms, 50ms at full Load
HOLD UP TIME	40ms at full Load
VOLTAGE RANGE	9~18
EFFICIENCY (Typ.)	84%
OVERLOAD	101~105% rated output power, Protection type: Constant current Limiting , recovers automatically after fault condition is removed
OVER VOLTAGE	14.49~18.63VDC, Protection type: Shut down o/p voltage, re-power on to recover
WORKING TEMP.	-20~+70°C
WORKING HUMIDITY	20~90% RH non-condensing
STORAGE TEMP., HUMIDITY	-20~+85°C , 10~90% RH
TEMP. COEFFICIENT	±0.03% /°C (0~45°C) on CH1 Output
VIBRATION	10~500Hz 2G 10min./ 1cycle, 60min each along X,Y,Z
SAFETY STANDARD	EAC TP TC 004, TUV EN60950-1, UL60950-1
WITHSTAND VOLTAGE	I/P-FG : 2.0KVAC, O/P-FG : 0.5KVAC, I/P-O/P: 1.5KVAC
ISOLATION RESISTANCE	I/P-O/P, I/P-FG , O/P-FG : 100MΩ / 500VDC / 25°C / 70%RH
EMC EMISSION	EAC TP TC 020, EN55032 (CISPR32) Class B, EN61000-3-2, -3
EMC IMMUNITY	criteria A, EN55024, EN61000-4-2,3,4,5,6,8,11, light industry level
MTBF	257K hrs. min. MIL-HDBK-217F (25°C)
DIMENSION	19910040mm
PACKING	0.7Kg; 20pcs/14 Kg
