منبع تغذیه DC UPS بدون وقفه ۱۳ ولت ۲۵ آمپر + شارژر داخلی | IDC 350-220S13UPS

افزودن به علاقه مندی ها

مقایسه

ورودی برق : 175 الی 265 ولت AC

خروجی کانال اول : 13.6 ولت 18 آمپر (قابل تنظیم در بازه 12 الی 15 ولت)

خروجی کانال دوم شارژر باتری : 13.6 ولت 8 آمپر

قابل استفاده و شارژ نمودن انواع باتری های سرب اسید و باتری های لیتیوم-یون(سفارشی)

حفاظت ها : اتصال کوتاه / اضافه بار / افزایش ولتاژ خروجی / قطع باتری ضعیف / اتصال پلاریته معکوس باتری / افزایش دما

سیگنال های دیجیتالی رله ای (سفارشی) ضعیف شدن باتری / قطعی برق AC ورودی

تولید ملی، ۲ سال گارانتی و ۵ سال خدمات پس از فروش

مقایسه

توضیحات
مشخصات

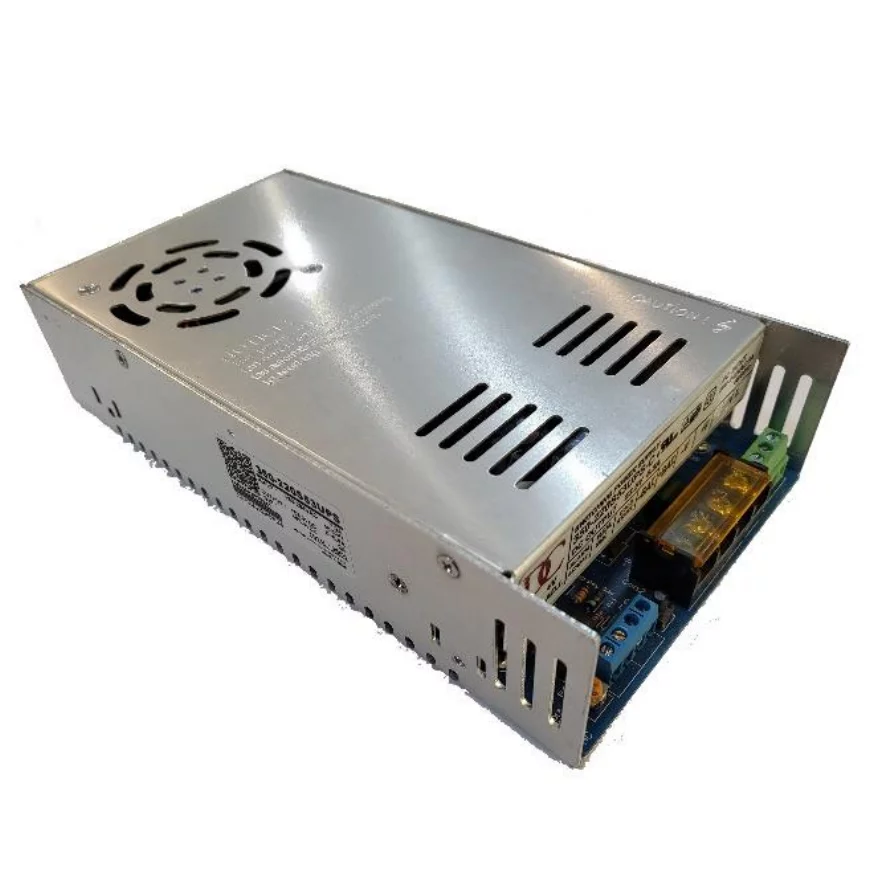

منبع تغذیه بدون وقفه DC UPS هوشمند دایان دانا مدل IDC 350-220S13UPS از سری منابع تغذیه امنیتی (SECURITY) می‌باشد. ولتاژ خروجی کانال اول آن ۱۳.۶ ولت (قابل تنظیم در بازه ۱۲ الی ۱۵ ولت)، حداکثر جریان خروجی آن ۲۵ آمپر می‌باشد. کانال دوم آن یک شارژر باتری ۱۲ ولت با جریان دهی ۸ آمپر است. حداکثر توان این دستگاه ۳۵۰ وات و بازده آن ۸۴ درصد است. این منبع تغذیه از دو ورودی پشتیبانی میکند، ورودی برق شهری AC و باتری. به هنگام قطعی برق شهری AC، توان بار خروجی از باتری تامین میشود. در شرایطی که برق AC جریان دارد، علاوه بر تامین توان بار خروجی از طریق برق شهر، در صورت ضعیف شدن باتری، به طور هوشمند باتری را شارژ میکند و بعد از اتمام شارژ به صورت خودکار قطع میشود که سبب افزایش عمر باتری و سلامت آن میگردد.

با افتخار اعلام میکنیم که این منبع تغذیه DC UPS تولید با کیفیت کشور عزیزمان ایران می‌باشد. برای تضمین کیفیت، شرکت دایان دانا ایستا، ۲ سال گارانتی بی‌قید و شرط برای تمامی محصولات به مشتریان ارائه میدهد.

ویژگی ها

رنج گسترده ولتاژ ورودی ۱۷۵ الی ۲۶۵ ولت AC
بازده ۸۴ درصد
شارژ داخلی مناسب برای انواع باتری های سرب اسید و باتری های لیتیوم-یون(سفارشی)
دارای نشانگر وضعیت شارژ باتری
نشانگر وضعیت ولتاژ خروجی برای اتصال بار
دارای قابلیت اطمینان بالا و استفاده در سیستم های حساس امنیتی
حفاظت ها : اتصال کوتاه / اضافه بار / افزایش ولتاژ خروجی / قطع باتری ضعیف / اتصال پلاریته معکوس باتری / افزایش دما
فن کنترل شده با دما
سیگنال های دیجیتالی رله ای (سفارشی) : ضعیف شدن باتری / قطعی برق AC ورودی
دو سال گارانتی بی قید و شرط

کاربرد منبع تغذیه بدون وقفه DC UPS

بسیاری از دستگاه‌های که برای تغذیه خود از برق DC استفاده میکنند، بسته به کاربرد و حساسیت عملکرد آنها، لازم است که به صورت دائمی و بدون وقفه در مدار باشند. با توجه به اینکه منبع تغذیه سوئیچینگ عادی که تنها وابسته به برق ورودی AC اند، در صورت قطع برق AC، تغذیه بارهای سمت خروجی منبع تغذیه نیز قطع خواهد شد.

برای حل این مشکل میتوان از دستگاه‌های اینورتر AC UPS در سمت ورودی منبع تغذیه سوئیچینگ استفاده کرد، اما سبب کاهش راندمان شده و به دلیل خروجی برق شبه سینوسی یا موج مربعی اینورتر سبب آسیب منبع تغذیه میشد. اما راهکار بهتری نیز وجود دارد. منابع تغذیه بدون وقفه DC UPS.

با توجه به نوع تغذیه مصرف کننده نهایی که برق DC بود. منابع تغدیه DC UPS در کنار ورودی برق AC، یک ورودی باتری شارژی به آن افزوده شده است. بنابراین در زمان قطع برق AC شهری، برق DC خروجی از طریق انرژی ذخیره شده در باتری تامین خواهد شد و دستگاه در سمت خروجی کاملا بدون وقفه تا زمان وصل شدن برق AC به عملکرد خود ادامه میدهد.

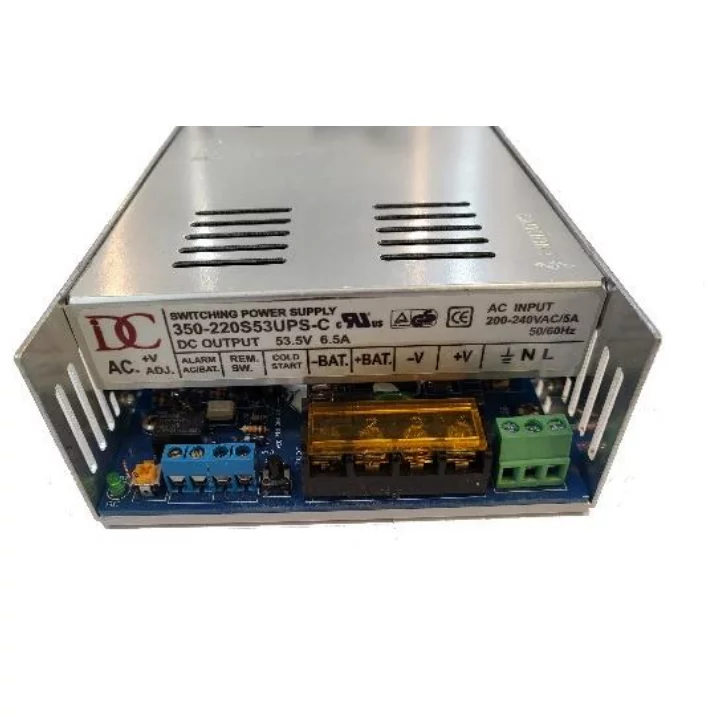

منبع تغذیه IDC 350-220S13UPS با قابلیت UPS از سری منبع تغذیه های سری SECURITY میباشد. نامگذاری این سری بخاطر قابلیت کارکرد بی وقفه آن حتی درصورت نبود برق شهر و با استفاده از یک باتری خارجی میباشد. دایان دانا ایستا با طراحی رنج ولتاژ ورودی منبع تغذیه مابین ۱۷۵ الی ۲۷۰ ولت AC و تطابق برق ورودی با استاندارد کشور ایران و همچنین تجهیز مدار ورودی در صورت سفارش به اصلاح ضریب قدرت ACTIVE PFC، بالاترین بازده را در این نوع پاور ایجاد کرده است.

اضافه بر خروجی DC این منبع تغذیه خروجی دیگری را بعنوان باطری شارژر با سطح جریان پایین تری برای شارژ یک باتری در نظر گرفته شده تا در زمان نبود برق شهر ACمنبع تغذیه بتواند خروجی DC خود را به صورت پیوسته و بدون قطعی از طریق باطری تامین نماید.

نکته : در تمامی منابع تغذیه با ویژگی UPS ، خروجی اول میتواند از تمام جریان نامی منبع تغذیه به شرط شارژ بودن باطری و یا عدم استفاده از خروجی دوم تولید و ارائه کند.

مصارف منبع تغذیه بدون وقفه IDC 350-220SUPS

سیستم های امنیتی
سیستم های امنیتی و بدون وقفه
بی‌سیم و کاربردهای مخابراتی
سیستم های برق اضطراری
سیتستم های اعلام اضطرای
سیستم های آتش نشانی و اطفا حریق
سیستم های UPS
سیستم های مانیتورینگ و دوربین های مدار بسته
دستگاههای احیاء نوزادان زودرس

حفاظت ها

۱.اضافه بار

- در بازه ۱۰۵ الی ۱۵۰ درصد حداکثر توان نامی دستگاه
- به مد حفاظت سکسه (هیکاپ) میرود؛ بعد کاهش بارکشی به حداکثر توان نامی دستگاه به صورت خودکار به حالت اولیه برمیگردد.

۲.اضافه ولتاژ

- حفاظت بار در برابر اضافه ولتاژ خروجی در بازه در بازه ۱۴.۴۹ الی ۱۸.۶۳ ولت DC
- ولتاژ خروجی دستگاه قطع میشود. برای بازیابی مجدد کانورتر یکبار دستگاه را خاموش و سپس روشن نمایید.

۳.قطع باتری ضعیف

- به هنگام کاهش ظرفیت باتری برای جلوگیری از مرده شدن باتری، باتری را قطع میکند

۴.اتصال کوتاه

قابلیت ها

۱. هشدار AC OK (سفارشی)

اعلام وضعیت قطع یا وصل بودن برق ورودی AC
سیگنال دیجیتال رله‌ای ۳۰ ولت ۱ آمپر

۲.هشدار ضعیف بودن باتری (سفارشی)

با استفاده از باتری و تخلیه شدن انرژی آن، برای هشدار به کاربر قبل از خاموشی کل سیستم به خاطر عملکرد “حفاظت قطع باتری ضعیف” به کاربر هشدار میدهد

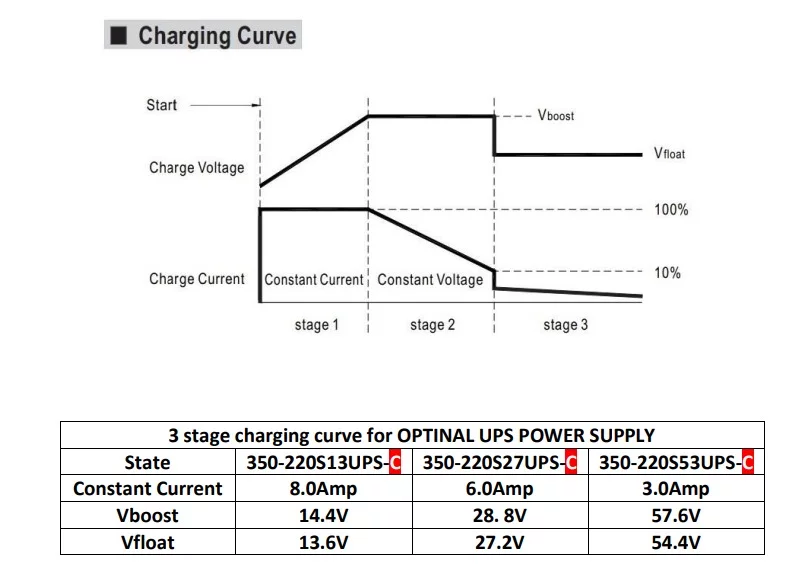

۳.جبران سازی نرخ شارژ وابسته به دمای محیط

در صورت افزایش دمای محیط ظرفیت باتری کاهش می‌یابد. برای این منظور باید نرخ شارژ باتری کاهش پیدا کند تا از خطرات احتمالی نظیر، انفجار بارتری، کاهش عمر باتری و خسارت‌های ناشی از افزایش حرارت جلوگیری کند.

دانلود فایل‌های مربوط به تغذیه

سری

IDC 350-220S13UPS

دانلود

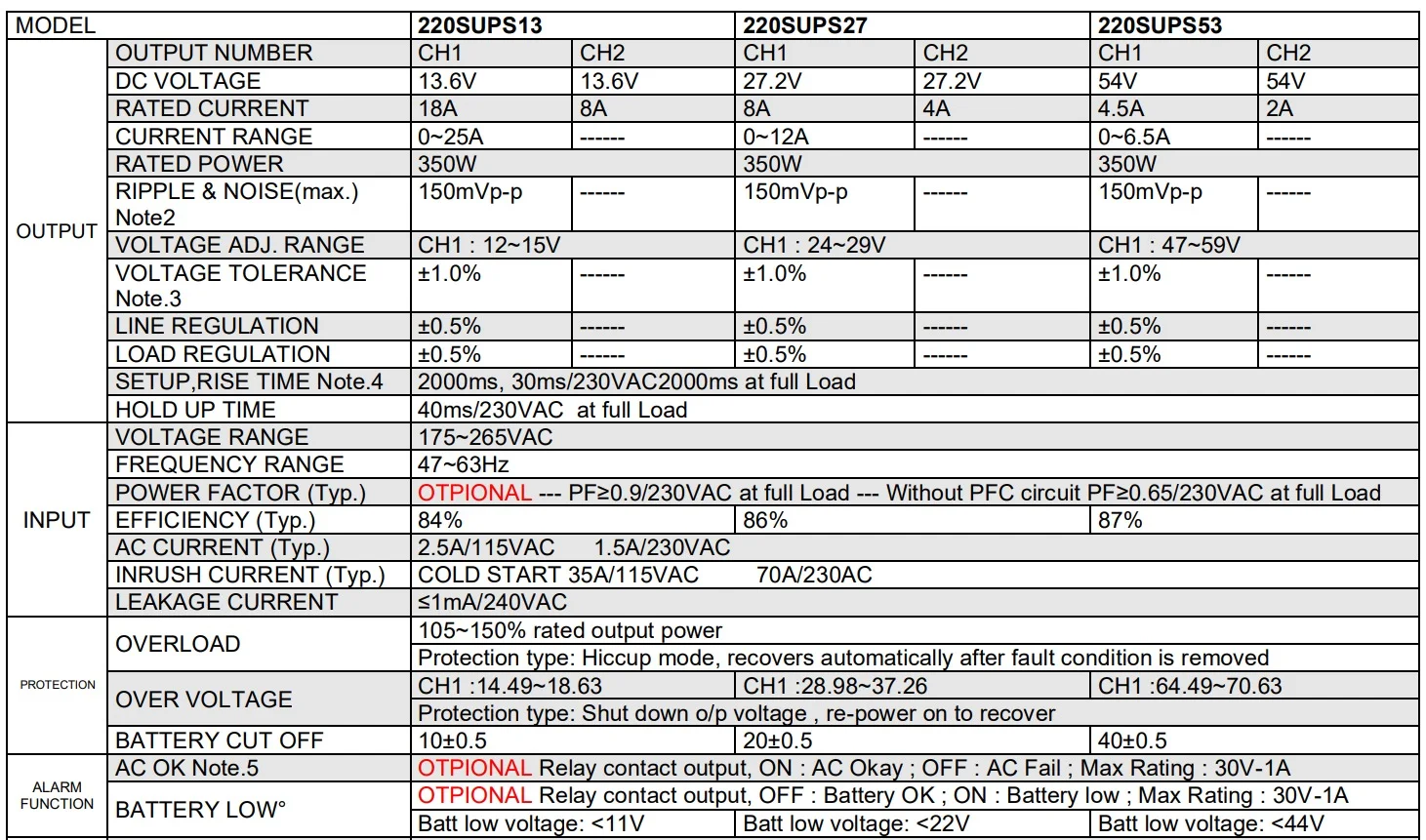

مشخصات فنی

جدول کامل خانواده منبع تغذیه بدون وقفه IDC 350-220SUPS

خروجی مطلوب		لینک مشاهده
کانال اول	کانال دوم (باتری شارژر)	لینک مشاهده
۱۳.۶ ولت / ۱۸ آمپر	۱۳.۶ ولت / ۸ آمپر	IDC 350-220S13UPS
۲۷.۲ ولت / ۸ آمپر	۲۷.۲ ولت / ۴ آمپر	IDC 350-220S27UPS
۵۴ ولت / ۴.۵ آمپر	۵۴ ولت / ۲ آمپر	IDC 350-220S53UPS

برندها	دایان دانا ایستا
DC VOLTAGE	13.6
RATED CURRENT	18
CURRENT RANGE	0~25A
RATED POWER	350W
RIPPLE & NOISE	150mVp-p
VOLTAGE ADJ. RANGE	12~15V
VOLTAGE TOLERANCE	±1.0%
LINE REGULATION	±0.5%
LOAD REGULATION	±0.5%
SETUP,RISE TIME	2000ms, 30ms/230VAC2000ms at full Load
HOLD UP TIME	40ms/230VAC at full Load
VOLTAGE RANGE	175~265VAC
FREQUENCY RANGE	47~63Hz
POWER FACTOR (Typ.)	OTPIONAL — PF≥0.9/230VAC at full Load, Without PFC circuit PF≥0.65/230VAC at full Load
EFFICIENCY (Typ.)	84%
AC CURRENT (Typ.)	1.5A/230VAC, 2.5A/115VAC
INRUSH CURRENT (Typ.)	COLD START 35A/115VAC 70A/230AC
LEAKAGE CURRENT	≤1mA/240VAC
OVERLOAD	105~150% rated output powe, Protection type: Hiccup mode, recovers automatically after fault condition is removed
OVER VOLTAGE	CH1 :14.49~18.63, Protection type: Shut down o/p voltage , re-power on to recover
AC OK	OPTIONAL Relay contact output, ON : AC Okay ; OFF : AC Fail ; Max Rating : 30V-1A
Remote On/Off control	OPTIONAL Normal working CN3 is open, PSU is off if CN3 is short
WORKING TEMP.	-20~+70°C
WORKING HUMIDITY	20~90% RH non-condensing
STORAGE TEMP., HUMIDITY	-20~+85°C , 10~90% RH
TEMP. COEFFICIENT	±0.03% /°C (0~45°C) on CH1 Output
VIBRATION	10~500Hz 2G 10min./ 1cycle, 60min each along X,Y,Z
SAFETY STANDARD	EAC TP TC 004, TUV EN60950-1, UL60950-1
WITHSTAND VOLTAGE	I/P-FG : 2.0KVAC, I/P-O/P : 3KVAC, O/P-FG : 0.5KVAC
ISOLATION RESISTANCE	I/P-O/P, I/P-FG , O/P-FG : 100MΩ / 500VDC / 25°C / 70%RH
EMC EMISSION	EAC TP TC 020, EN55032 (CISPR32) Class B, EN61000-3-2, -3
EMC IMMUNITY	criteria A, EN55024, EN61000-4-2,3,4,5,6,8,11, light industry level
MTBF	257K hrs. min. MIL-HDBK-217F (25°C)

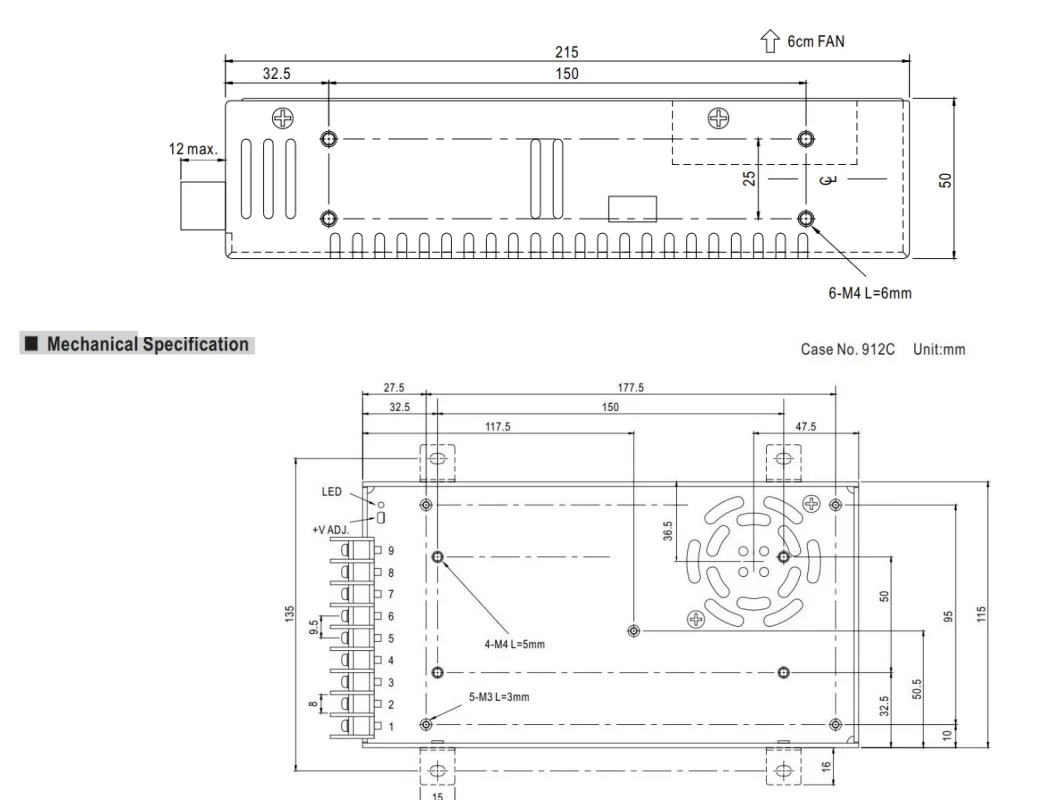

DIMENSION	21511550mm
PACKING	1.07Kg; 12pcs/13.5Kg/0.92CUFT
