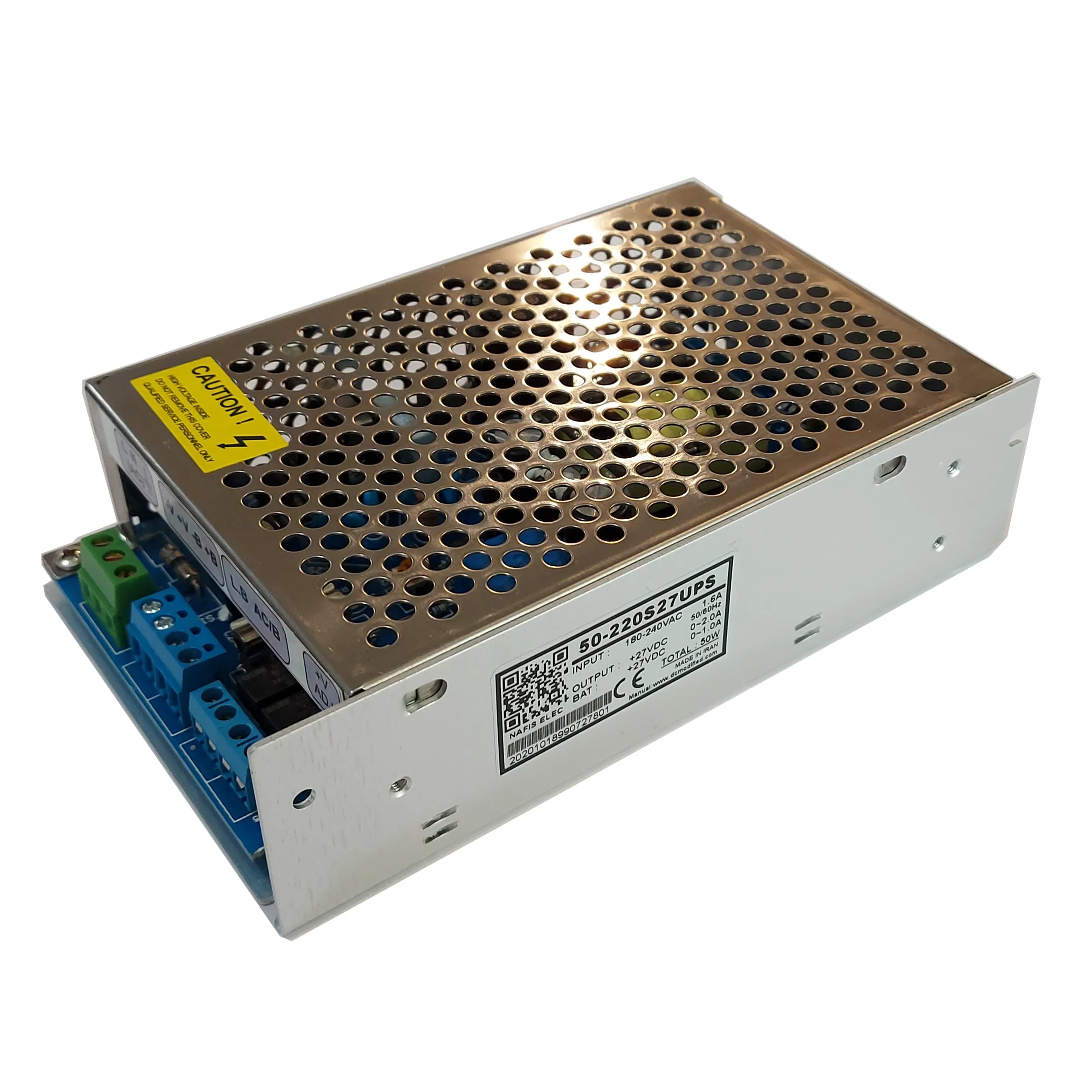

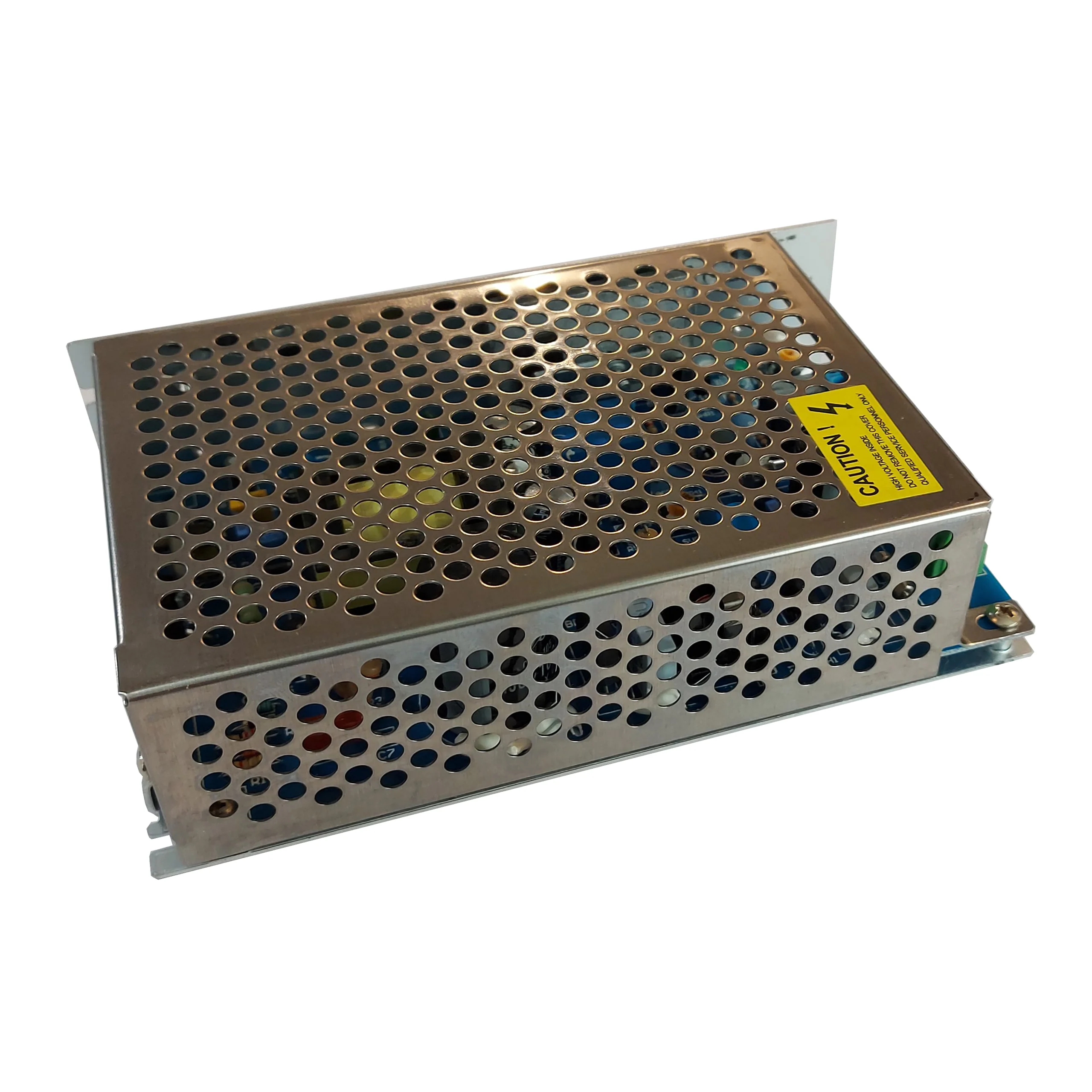

منبع تغذیه بدون وقفه 50 وات - نمای از کناره

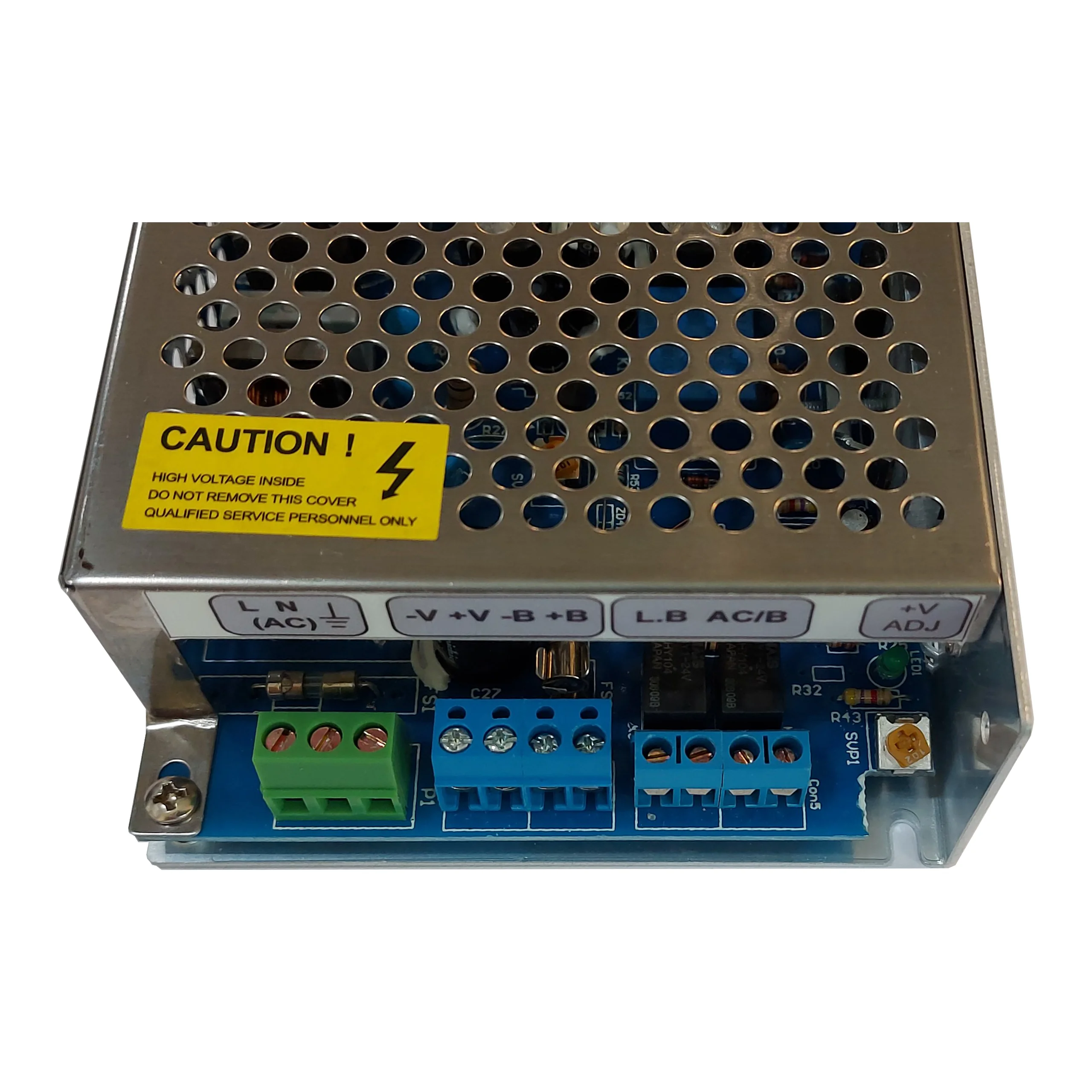

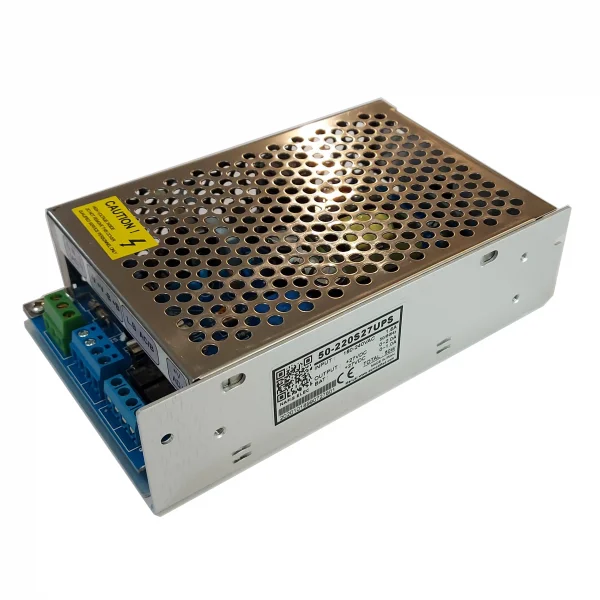

منبع تغذیه بدون وقفه 50 وات - نمای از بالا زوم شده

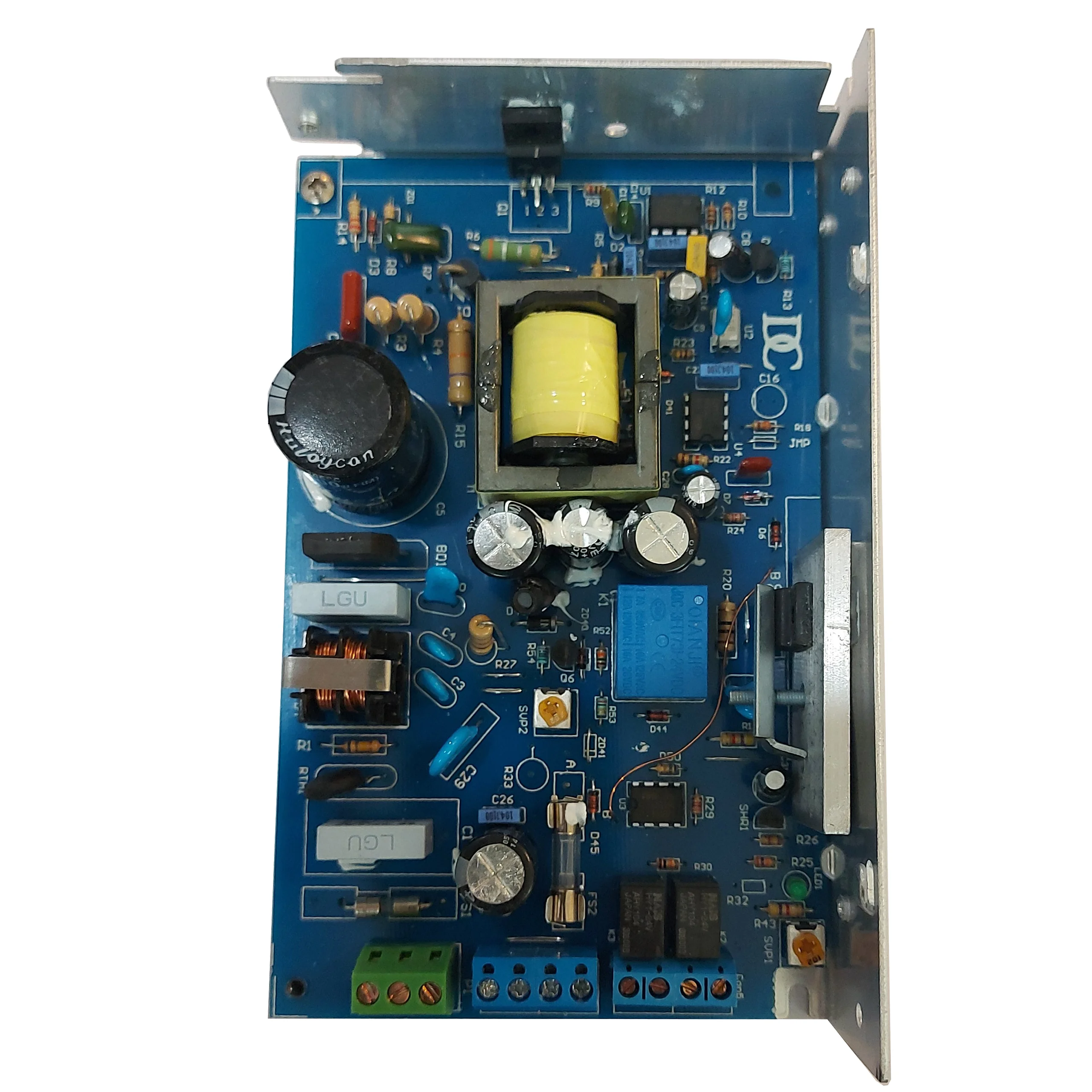

منبع تغذیه بدون وقفه 50 وات - نمای برد داخلی

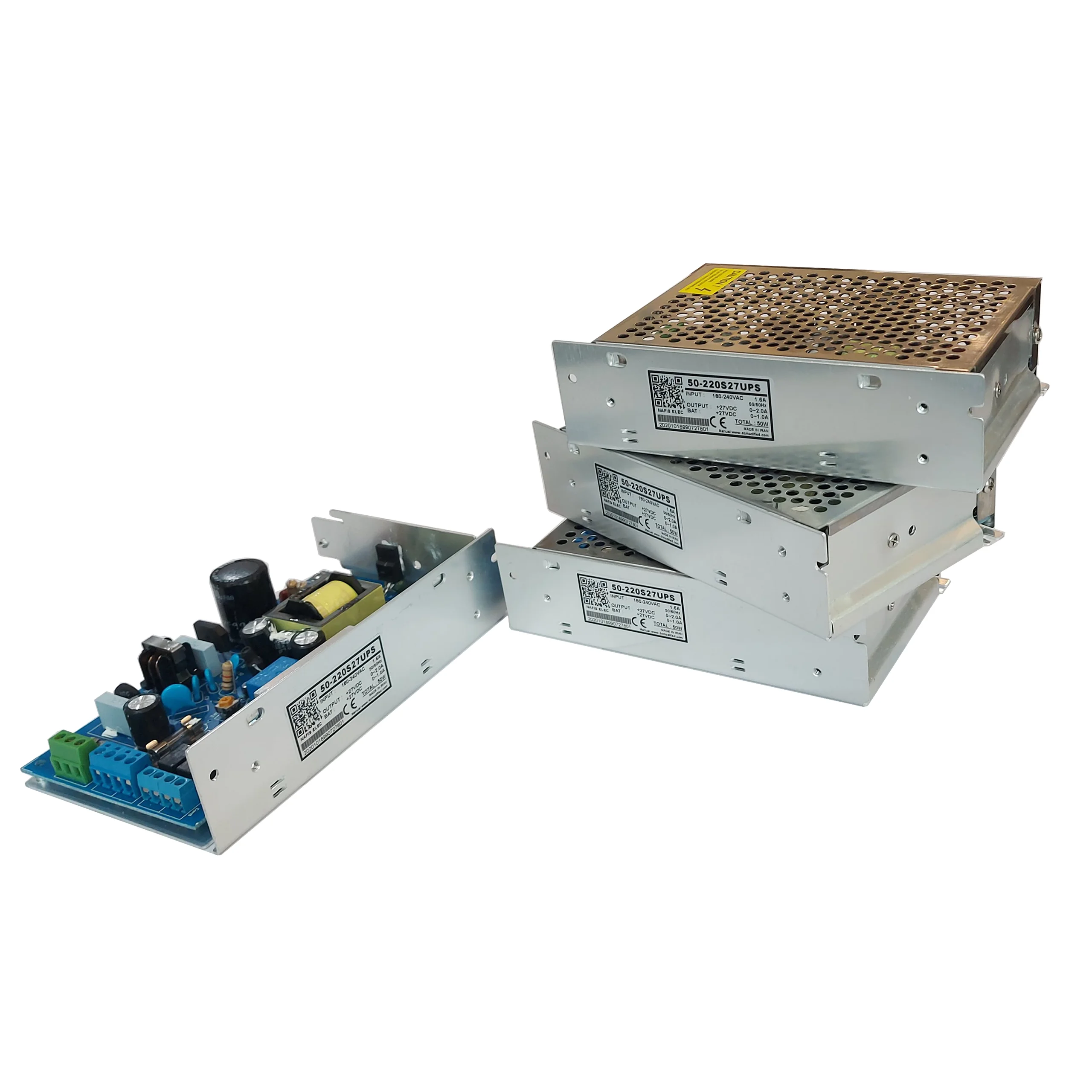

منبع تغذیه بدون وقفه 50 وات - نمای خانودگی 4 عددی

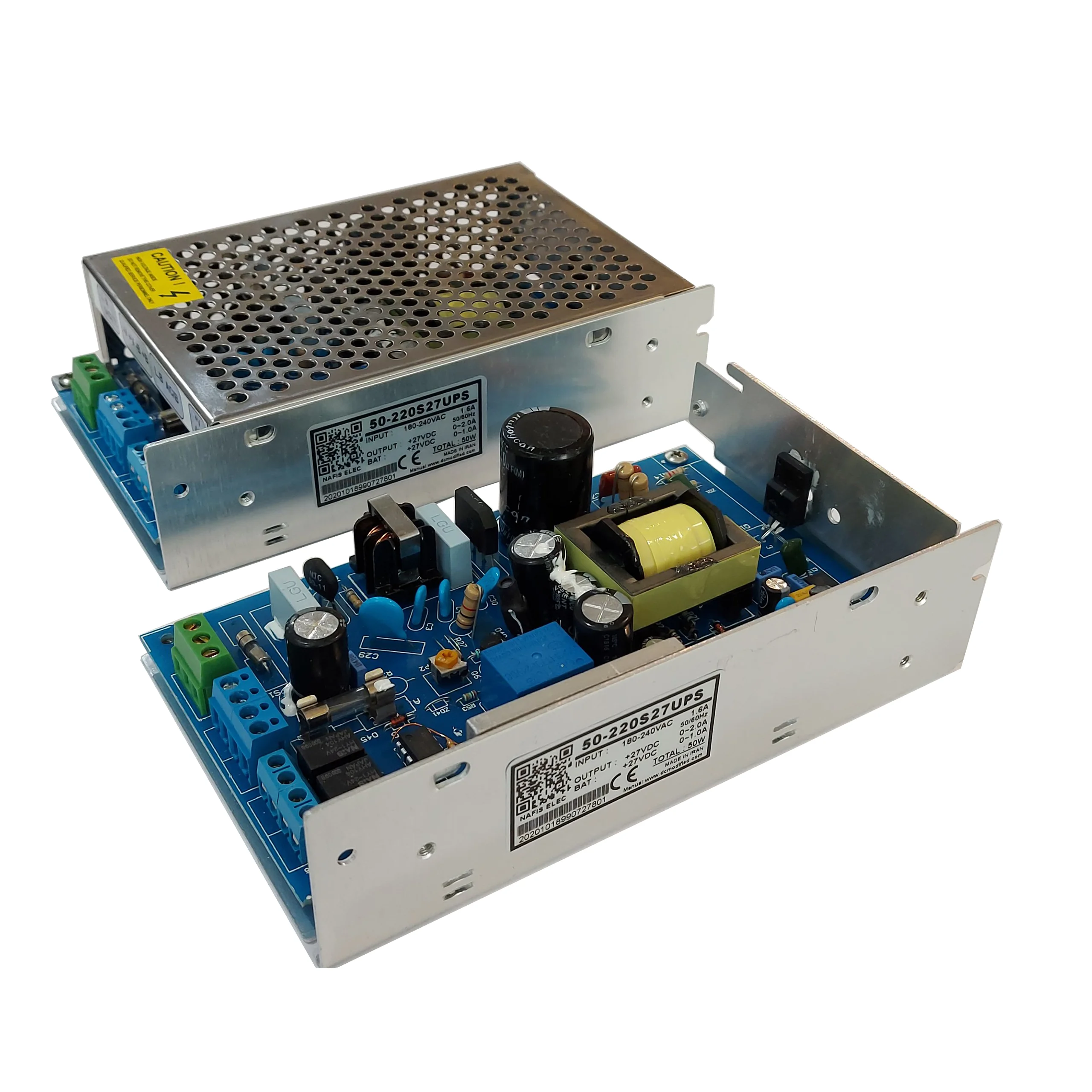

منبع تغذیه بدون وقفه 50 وات - نمای باز شده صفحه رویین

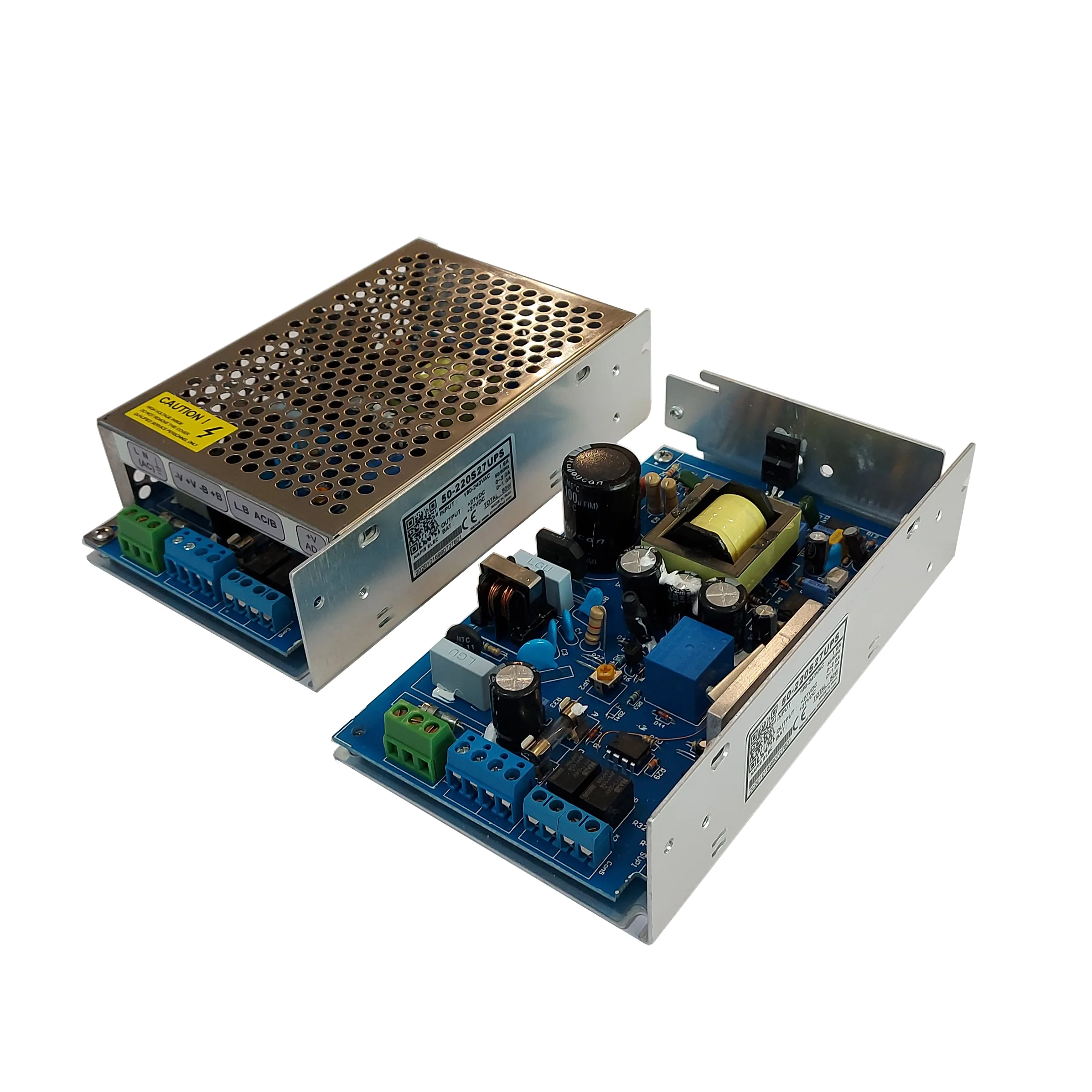

منبع تغذیه بدون وقفه 50 وات - نمای باز شده صفحه رویین از سمت پنل

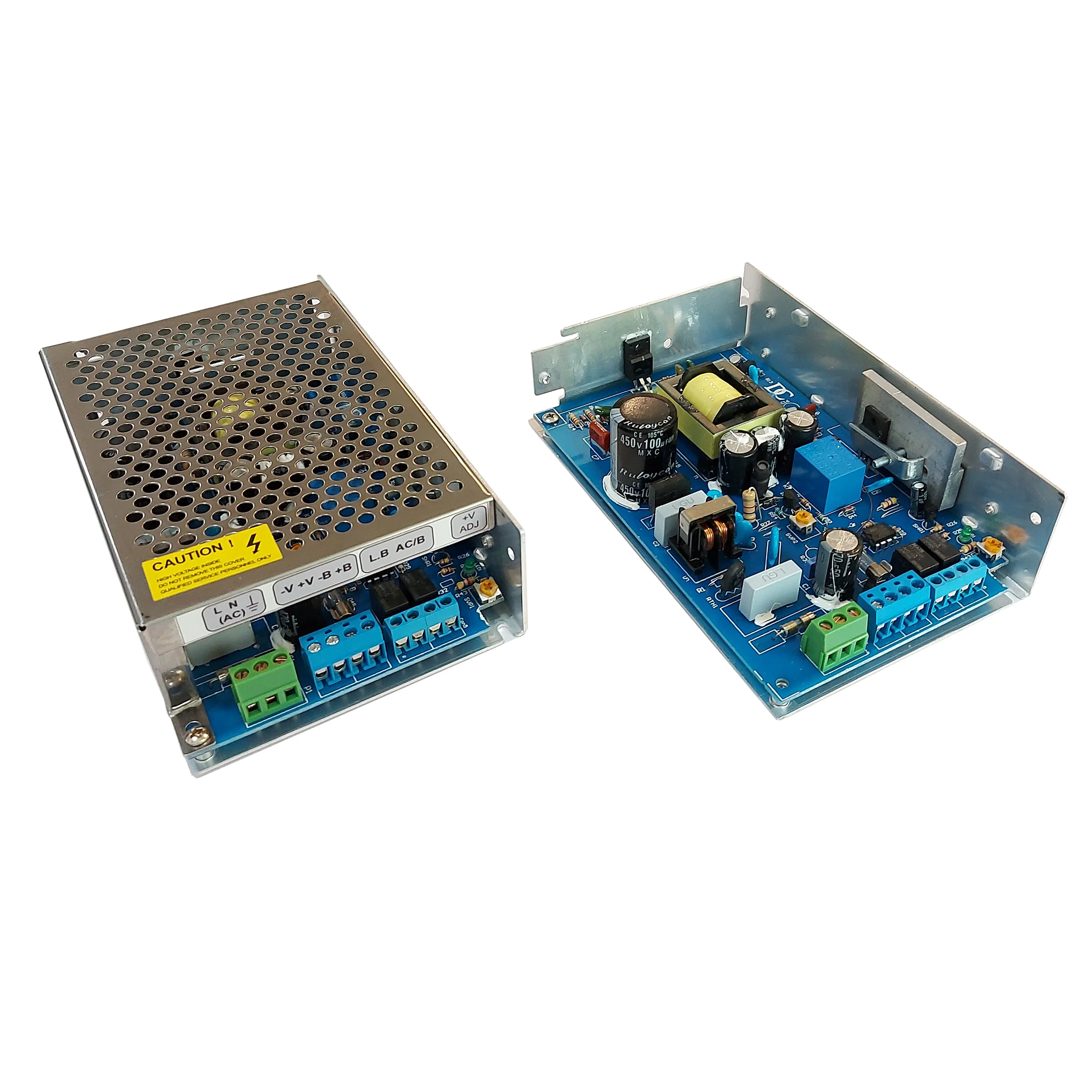

منبع تغذیه بدون وقفه 50 وات - نمای باز شده صفحه رویین از سمت کناره

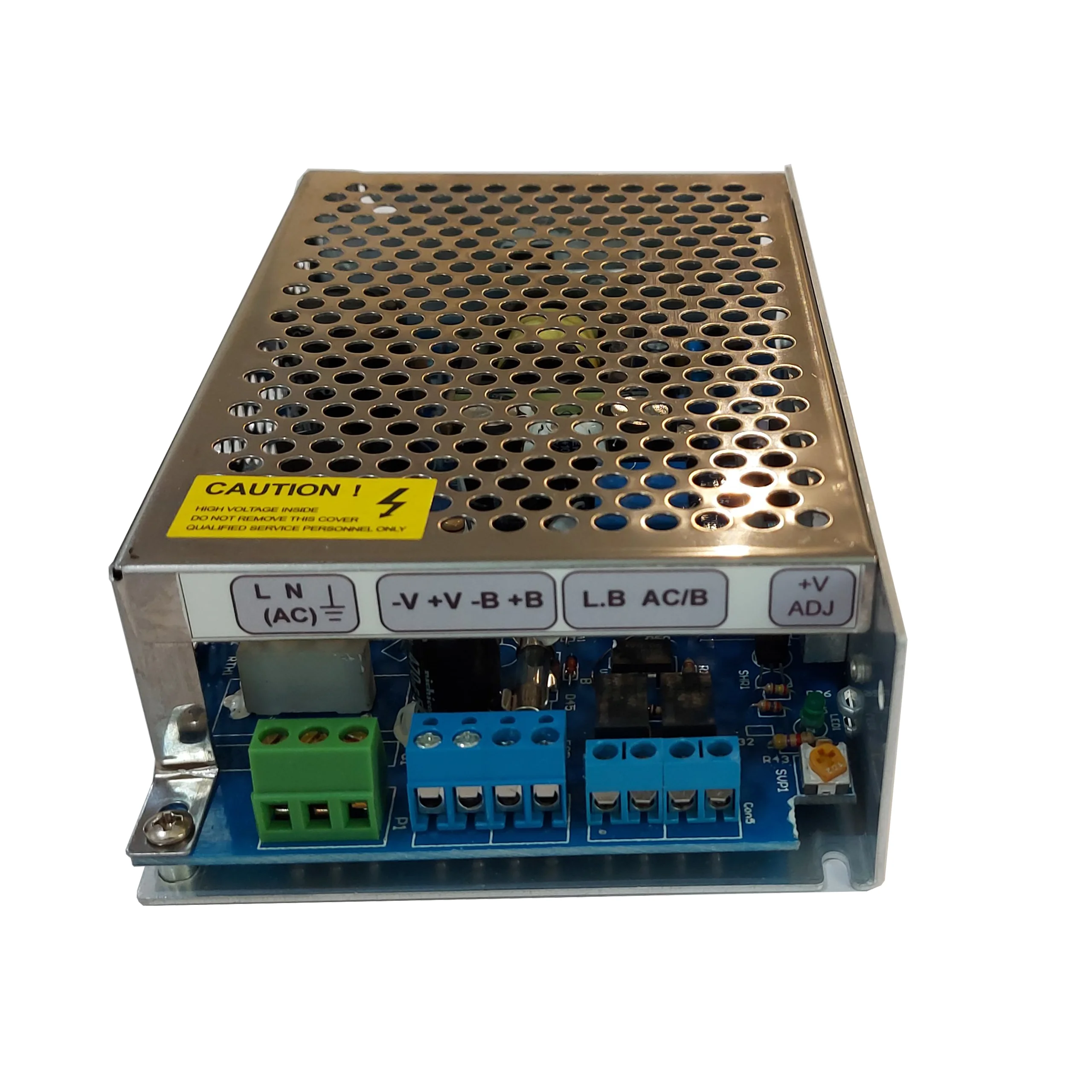

منبع تغذیه بدون وقفه 50 وات - نمای رویین
منبع تغذیه بدون وقفه 50 وات - نمای از سمت کناره چپ بالا
منبع تغذیه بدون وقفه 50 وات - نمای از کناره
منبع تغذیه بدون وقفه 50 وات - نمای از بالا زوم شده
منبع تغذیه بدون وقفه 50 وات - نمای برد داخلی
منبع تغذیه بدون وقفه 50 وات - نمای خانودگی 4 عددی
منبع تغذیه بدون وقفه 50 وات - نمای باز شده صفحه رویین
منبع تغذیه بدون وقفه 50 وات - نمای باز شده صفحه رویین از سمت پنل
منبع تغذیه بدون وقفه 50 وات - نمای باز شده صفحه رویین از سمت کناره
منبع تغذیه بدون وقفه 50 وات - نمای رویین
منبع تغذیه بدون وقفه 50 وات - نمای از سمت کناره چپ بالا
,

منبع تغذیه DC UPS بدون وقفه ۲۷ ولت ۲ آمپر + شارژر داخلی | IDC 50-220S27UPS

دایان دانا ایستا
افزودن به علاقه مندی ها
مقایسه

ورودی برق : 175 الی 265 ولت AC

خروجی کانال اول : 27.2 ولت 1.8 آمپر (قابل تنظیم در بازه 24 الی 29 ولت)

خروجی کانال دوم شارژر باتری : 27.2 ولت 0.16 آمپر

قابل استفاده و شارژ نمودن انواع باتری های سرب اسید و باتری های لیتیوم-یون(سفارشی)

حفاظت ها : اتصال کوتاه / اضافه بار / افزایش ولتاژ خروجی / قطع باتری ضعیف / اتصال پلاریته معکوس باتری / افزایش دما

سیگنال های دیجیتالی رله ای (سفارشی)  ضعیف شدن باتری  /  قطعی برق AC ورودی

تولید ملی، ۲ سال گارانتی و ۵ سال خدمات پس از فروش

مقایسه

منبع تغذیه بدون وقفه DC UPS هوشمند دایان دانا مدل IDC 50-220S27UPS از سری منابع تغذیه امنیتی (SECURITY) می‌باشد. ولتاژ خروجی کانال اول آن ۲۷.۲ ولت (قابل تنظیم در بازه ۲۴ الی ۲۹ ولت)، حداکثر جریان خروجی آن ۲ آمپر می‌باشد. کانال دوم آن یک شارژر باتری ۲۴ ولت با جریان دهی ۰.۱۶ آمپر است. حداکثر توان این دستگاه ۵۳.۹۲ وات و بازده آن ۷۴ درصد است. این منبع تغذیه از دو ورودی پشتیبانی میکند، ورودی برق شهری AC و باتری. به هنگام قطعی برق شهری AC، توان بار خروجی از باتری تامین میشود. در شرایطی که برق AC جریان دارد، علاوه بر تامین توان بار خروجی از طریق برق شهر، در صورت ضعیف شدن باتری، به طور هوشمند باتری را شارژ میکند و بعد از اتمام شارژ به صورت خودکار قطع میشود که سبب افزایش عمر باتری و سلامت آن میگردد.

با افتخار اعلام میکنیم که این منبع تغذیه DC UPS تولید با کیفیت کشور عزیزمان ایران می‌باشد. برای تضمین کیفیت، شرکت دایان دانا ایستا، ۲ سال گارانتی بی‌قید و شرط برای تمامی محصولات به مشتریان ارائه میدهد.

ویژگی ها

  • رنج گسترده ولتاژ ورودی ۸۸ الی ۲۶۵ ولت AC
  • شارژ داخلی مناسب برای انواع باتری های سرب اسید و باتری های لیتیوم-یون(سفارشی)
  • نشانگر وضعیت ولتاژ خروجی برای اتصال بار
  • دارای قابلیت اطمینان بالا و استفاده در سیستم های حساس امنیتی
  • حفاظت ها : اضافه بار / افزایش ولتاژ خروجی / قطع باتری ضعیف
  • بی نیاز از فن و خنک سازی به روش همرفتی
  • سیگنال های دیجیتالی رله ای (سفارشی) :  ضعیف شدن باتری
  • دو سال گارانتی بی قید و شرط

کاربرد منبع تغذیه بدون وقفه DC UPS

بسیاری از دستگاه‌های که برای تغذیه خود از برق DC استفاده میکنند، بسته به کاربرد و حساسیت عملکرد آنها، لازم است که به صورت دائمی و بدون وقفه در مدار باشند. با توجه به اینکه منبع تغذیه سوئیچینگ عادی که تنها وابسته به برق ورودی AC اند، در صورت قطع برق AC، تغذیه بارهای سمت خروجی منبع تغذیه نیز قطع خواهد شد.

برای حل این مشکل میتوان از دستگاه‌های اینورتر AC UPS در سمت ورودی منبع تغذیه سوئیچینگ استفاده کرد، اما سبب کاهش راندمان شده و به دلیل خروجی برق شبه سینوسی یا موج مربعی اینورتر سبب آسیب منبع تغذیه میشد. اما راهکار بهتری نیز وجود دارد. منابع تغذیه بدون وقفه DC UPS.

با توجه به نوع تغذیه مصرف کننده نهایی که برق DC بود. منابع تغدیه DC UPS در کنار ورودی برق AC، یک ورودی باتری شارژی به آن افزوده شده است. بنابراین در زمان قطع برق AC شهری، برق DC خروجی از طریق انرژی ذخیره شده در باتری تامین خواهد شد و دستگاه در سمت خروجی کاملا بدون وقفه تا زمان وصل شدن برق AC به عملکرد خود ادامه میدهد.

منبع تغذیه  IDC 350-220S13UPS با قابلیت UPS از سری منبع تغذیه های سری SECURITY میباشد. نامگذاری این سری بخاطر قابلیت کارکرد بی وقفه آن حتی درصورت نبود برق شهر و با استفاده از یک باتری خارجی میباشد. دایان دانا ایستا با طراحی رنج ولتاژ ورودی منبع تغذیه مابین ۸۸ الی ۲۶۴ ولت AC و تطابق برق ورودی با استاندارد کشور ایران و همچنین تجهیز مدار ورودی در صورت سفارش به اصلاح ضریب قدرت  ACTIVE PFC، بالاترین بازده را در این نوع پاور ایجاد کرده است.

اضافه بر خروجی DC  این منبع تغذیه خروجی دیگری را بعنوان باطری شارژر با سطح جریان پایین تری برای شارژ یک باتری در نظر گرفته شده تا در زمان نبود برق شهر ACمنبع تغذیه بتواند خروجی DC خود را به صورت پیوسته و بدون قطعی از طریق باطری تامین نماید.

نکته : در تمامی منابع تغذیه با ویژگی UPS ، خروجی اول میتواند از تمام جریان نامی منبع تغذیه به شرط شارژ بودن باطری و یا عدم استفاده از خروجی دوم تولید و ارائه کند.

مصارف منبع تغذیه بدون وقفه IDC 50-220SUPS

  • سیستم های امنیتی
  • سیستم های امنیتی و بدون وقفه
  • بی‌سیم و کاربردهای مخابراتی
  • سیستم های برق اضطراری
  • سیتستم های اعلام اضطرای
  • سیستم های آتش نشانی و اطفا حریق
  • سیستم های UPS
  • سیستم های مانیتورینگ و دوربین های مدار بسته

حفاظت ها

۱.اضافه بار

    • در بازه ۱۰۵ الی ۱۵۰ درصد حداکثر توان نامی دستگاه
    • به مد حفاظت سکسه (هیکاپ) میرود؛ بعد کاهش بارکشی به حداکثر توان نامی دستگاه به صورت خودکار به حالت اولیه برمیگردد.

۲.اضافه ولتاژ

    • حفاظت بار در برابر اضافه ولتاژ خروجی در بازه در بازه ۳۱.۷۴ الی ۳۷.۲۶ ولت DC
    • ولتاژ خروجی دستگاه قطع میشود. برای بازیابی مجدد کانورتر یکبار دستگاه را خاموش و سپس روشن نمایید.

۳.قطع باتری ضعیف

    • به هنگام کاهش ظرفیت باتری برای جلوگیری از مرده شدن باتری، باتری را قطع میکند

قابلیت ها

۱.هشدار ضعیف بودن باتری (سفارشی)

  • با استفاده از باتری و تخلیه شدن انرژی آن، برای هشدار به کاربر قبل از خاموشی کل سیستم به خاطر عملکرد “حفاظت قطع باتری ضعیف” به کاربر هشدار میدهد

دانلود فایل‌های مربوط به تغذیه

سری

IDC 50-220S27UPS

 دانلود
مشخصات فنی



جدول کامل خانواده منبع تغذیه بدون وقفه IDC 50-220SUPS



خروجی مطلوب لینک مشاهده
کانال اول کانال دوم (باتری شارژر)
۱۳.۶ ولت / ۱۸ آمپر ۱۳.۶ ولت / ۸ آمپر IDC 50-220S13UPS
۲۷.۲ ولت / ۱.۸ آمپر ۲۷.۲ ولت / ۰.۱۶ آمپر IDC 50-220S27UPS



شناسه محصول: 50-220S27UPS دسته: , برچسب: , , , , , , , , , , , , , , , , , , , , , , , ,
برندها

DC VOLTAGE

27.2
RATED CURRENT

2
CURRENT RANGE

0 ~ 2A
RATED POWER

53.92W
RIPPLE & NOISE

100mVp-p
VOLTAGE ADJ. RANGE

CH1: 24 ~ 29V
VOLTAGE TOLERANCE

±1.0%
LINE REGULATION

±0.5%
LOAD REGULATION

±0.5%
SETUP,RISE TIME

1600ms, 50ms/115VAC at full load, 800ms, 50ms/230VAC
HOLD UP TIME

16ms/115VAC at full load, 80ms/230VAC
VOLTAGE RANGE

124 ~ 370VDC, 88 ~ 264VAC
FREQUENCY RANGE

47~63Hz
POWER FACTOR (Typ.)

OTPIONAL — PF≥0.9/230VAC at full Load, Without PFC circuit PF≥0.65/230VAC at full Load
EFFICIENCY (Typ.)

74%
AC CURRENT (Typ.)

1.6A/115VAC, 1A/230VAC
INRUSH CURRENT (Typ.)

COLD START 20A/115VAC 40A/230VAC
LEAKAGE CURRENT

≤1mA/240VAC
OVERLOAD

105~150% rated output powe, Protection type: Hiccup mode, recovers automatically after fault condition is removed
OVER VOLTAGE

Protection type: Shut down o/p voltage , re-power on to recover, CH1:31.74 ~ 37.26V
AC OK

OPTIONAL Relay contact output, ON : AC Okay ; OFF : AC Fail ; Max Rating : 30V-1A
Remote On/Off control

OPTIONAL Normal working CN3 is open, PSU is off if CN3 is short
WORKING TEMP.

-20~+70°C
WORKING HUMIDITY

20~90% RH non-condensing
STORAGE TEMP., HUMIDITY

-20~+85°C , 10~90% RH
TEMP. COEFFICIENT

±0.03% /°C (0~45°C) on CH1 Output
VIBRATION

10~500Hz 2G 10min./ 1cycle, 60min each along X,Y,Z
SAFETY STANDARD

EAC TP TC 004, TUV EN60950-1, UL60950-1
WITHSTAND VOLTAGE

I/P-FG : 2.0KVAC, I/P-O/P : 3KVAC, O/P-FG : 0.5KVAC
ISOLATION RESISTANCE

I/P-O/P, I/P-FG , O/P-FG : 100MΩ / 500VDC / 25°C / 70%RH
EMC EMISSION

EAC TP TC 020, EN55032 (CISPR32) Class B, EN61000-3-2, -3
EMC IMMUNITY

criteria A, EN55024, EN61000-4-2,3,4,5,6,8,11, light industry level
MTBF

304.3K hrs min. MIL-HDBK-217F (25℃)
DIMENSION

159*97*38mm (L*W*H)
PACKING

0.5Kg; 24pcs/12.6Kg/0.75CUFT
