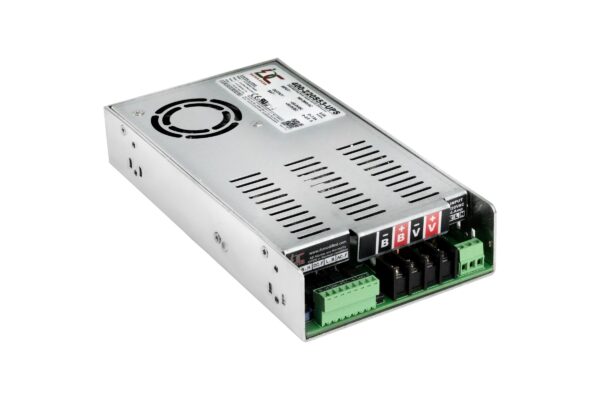

منبع تغذیه DC UPS هوشمند ۲۷ ولت ۱۴ آمپر + شارژر داخلی | 220SUPS27-400
ورودی برق: 175 الی 265 ولت AC (تحمل لحظه‌ای تا 305 ولت)
خروجی کانال اول: 27.2 ولت DC، 14 آمپر (قابل تنظیم در بازه 24 تا 29 ولت)
خروجی کانال دوم (شارژر باتری): 27.2 ولت DC، جریان شارژ 3 تا 7 آمپر (با کنترل هوشمند دما)
قابلیت شارژ باتری‌های سیلد اسید و لیتیوم-یون (سفارشی)
مناسب برای تجهیزات مانیتورینگ، امنیتی، UPS و برق اضطراری
حفاظت‌های کامل: اتصال کوتاه / اضافه بار / افزایش ولتاژ / تخلیه عمیق باتری / پلاریته معکوس / دمای بالا
سیگنال‌های هشدار دیجیتالی (رله‌ای): قطع برق AC / کاهش ولتاژ باتری / سلامت باتری / وضعیت خروجی DC (سفارشی)
ویژگی‌های حرفه‌ای: فن اتومات کنترل‌شده با دما، شارژ دو مرحله‌ای (Boost/Float)، راه‌اندازی بدون برق AC
تولید ملی، ۲ سال گارانتی و ۵ سال خدمات پس از فروش
مقایسه
دستگاه سری ۴۰۰-220SUPS27 از شرکت دایان دانا، یک منبع تغذیه سوئیچینگ هوشمند DC UPS داخلی است که با طراحی صنعتی و دقیق، امکان تغذیه پیوسته بار و شارژ هم‌زمان باتری را فراهم می‌سازد. این دستگاه با ولتاژ خروجی ۲۷.۲ ولت ۱۴ آمپر و حداکثر توان نامی ۴۰۰ وات، به‌گونه‌ای طراحی شده تا حتی در شرایط قطع برق، بدون هیچ‌گونه وقفه، توان مورد نیاز تجهیزات متصل را از طریق باتری تأمین نماید.
این مدل با دارا بودن شارژر داخلی دو مرحله‌ای، فرآیند شارژ باتری را در دو فاز Boost و Float انجام میدهد تا ضمن تأمین سریع انرژی، از سلامت و طول عمر باتری نیز محافظت شود. فن هوشمند داخلی بر اساس دما و جریان بار کنترل شده و در مواقع مورد نیاز به‌طور خودکار فعال می‌شود. سیستم حفاظتی کامل شامل جلوگیری از اتصال کوتاه، اضافه‌بار، نوسانات ولتاژ، معکوس بودن پلاریته و دمای بیش از حد نیز از دیگر ویژگی‌های مهم این دستگاه است.
همچنین چهار سیگنال هشدار رله‌ای دیجیتال در این سیستم تعبیه شده که وضعیت برق ورودی، ولتاژ خروجی، سطح ولتاژ باتری و سلامت باتری را به‌صورت لحظه‌ای پایش کرده و امکان اتصال به انواع تجهیزات کنترلی مانند PLC، سیستم‌های اعلام خطر یا مانیتورینگ مرکزی را فراهم می‌سازد.
در شرایط قطع برق، باتری بلافاصله وارد مدار شده و بدون وقفه، تأمین انرژی بار را ادامه میدهد. اگر ولتاژ باتری به حد بحرانی برسد، دستگاه به‌صورت خودکار باتری را از مدار خارج می‌کند تا از آسیب ناشی از دشارژ بیش از حد جلوگیری شود. پس از بازگشت برق، فرآیند شارژ مجدد از سر گرفته می‌شود و باتری مجدداً در حالت آماده‌باش قرار می‌گیرد.
سری ۴۰۰-220SUPS با ابعاد جمع‌وجور، عملکرد پایدار در دمای محیطی وسیع، و مطابقت با استانداردهای ایمنی بین‌المللی، راهکاری مطمئن برای تأمین برق سیستم‌های حساس در حوزه‌های صنعتی، نظامی، امنیتی و اتوماسیون محسوب می‌شود.
با افتخار اعلام میکنیم که این منبع تغذیه DC UPS تولید با کیفیت کشور عزیزمان ایران می‌باشد. برای تضمین کیفیت، شرکت دایان دانا ایستا، ۲ سال گارانتی بی‌قید و شرط برای تمامی محصولات به مشتریان ارائه میدهد.
ویژگی ها
- رنج گسترده ولتاژ ورودی ۱۷۵ الی ۲۶۵ ولت AC (با تحمل لحظه‌ای تا ۳۰۵ ولت)
- بازدهی بالا تا ۸۸ درصد
- شارژ داخلی هوشمند مناسب برای انواع باتری‌های سیلد اسید و باتری‌های لیتیوم-یون (به‌صورت سفارشی)
- دارای دو مرحله شارژ (BOOST و FLOAT) با ولتاژهای ۲۷.۴ و ۲۷.۲ ولت DC
- دارای نشانگر وضعیت سلامت باتری (Battery Health) و ولتاژ پایین باتری (Battery Low)
- نشانگر وضعیت تغذیه ورودی AC (AC OK) و خروجی دستگاه (DC Output OK)
- مناسب برای استفاده در سیستم‌های حساس نظیر مانیتورینگ، امنیتی، اعلام خطر، روشنایی اضطراری و تجهیزات صنعتی
- حفاظت‌های کامل: اتصال کوتاه / اضافه بار / افزایش ولتاژ خروجی / تخلیه بیش از حد باتری / پلاریته معکوس / افزایش دما
- ممانعت از ورود باتری به مدار تا زمان اتصال صحیح پلاریته، جهت جلوگیری از آسیب به سیستم
- استفاده از کانکتورهای استاندارد و صنعتی با قابلیت اطمینان بالا
- بدنه مقاوم و آلومینیومی با پوشش عایق صنعتی
- طراحی فشرده و وزن سبک با چگالی توان بالا (ابعاد ۲۲۵×۱۱۵×۴۰ میلی‌متر، وزن ۱.۲ کیلوگرم)
- دارای فن هوشمند با کنترل دما برای تهویه مؤثر
- سیگنال‌های دیجیتالی رله‌ای (قابل سفارش): هشدار ضعیف شدن باتری / قطع برق ورودی AC / قطع ولتاژ خروجی / وضعیت سلامت باتری
- قابلیت راه‌اندازی اولیه دستگاه تنها با اتصال باتری (بدون نیاز به برق AC)
- دو سال گارانتی بی‌قید و شرط
کاربرد منبع تغذیه بدون وقفه DC UPS مدل ۴۰۰-220SUPS
بسیاری از تجهیزات حساس الکترونیکی و صنعتی که با ولتاژ مستقیم (DC) کار می‌کنند، نیاز دارند تا به صورت دائمی، پایدار و بدون کوچک‌ترین قطعی در مدار باقی بمانند. در حالی‌که منابع تغذیه سوئیچینگ معمولی فقط در صورت وجود برق AC قادر به تأمین توان خروجی هستند، در صورت قطع برق شهری، بلافاصله تغذیه بار متوقف شده و عملکرد سیستم مختل می‌شود.
راهکارهای سنتی همچون استفاده از اینورترهای AC UPS در ورودی منابع تغذیه، اگرچه تا حدی مشکل قطعی برق را برطرف می‌کنند، اما به دلیل راندمان پایین، پیچیدگی مدار، و ایجاد خروجی با شکل‌موج شبه‌سینوسی یا مربعی، ممکن است به منابع تغذیه آسیب رسانده و طول عمر تجهیزات را کاهش دهند.
در این شرایط، بهترین گزینه استفاده از منابع تغذیه بدون وقفه DC UPS مانند سری ۴۰۰-220SUPS است. این دستگاه‌ها علاوه بر ورودی AC، دارای ورودی ویژه باتری قابل شارژ نیز هستند. در زمان قطع برق شهری، دستگاه به‌صورت کاملاً خودکار و بدون تأخیر، تغذیه بار را از طریق باتری ادامه میدهد تا هنگام وصل مجدد برق، عملکرد سیستم بدون وقفه حفظ شود.
مدل ۴۰۰-220SUPS علاوه بر خروجی اصلی DC، یک خروجی مجزا برای شارژ باتری نیز دارد که با جریان پایین‌تری طراحی شده است. این ویژگی باعث می‌شود باتری همیشه در وضعیت آماده‌به‌کار قرار گیرد و در زمان قطع برق، سریعاً وارد مدار شود.
طراحی مهندسی‌شده این دستگاه با رنج ولتاژ ورودی ۱۷۵ تا ۲۶۵ ولت AC (با تحمل تا ۳۰۵ ولت) و امکان تجهیز به مدار اصلاح ضریب قدرت (Active PFC – سفارشی)، آن را به گزینه‌ای کاملاً هماهنگ با شبکه برق ایران تبدیل کرده است. همچنین حفاظت‌های کامل، راندمان بالا، و قابلیت مانیتورینگ دقیق وضعیت باتری و سیستم، این مدل را برای استفاده در تجهیزات حیاتی بسیار ایده‌آل کرده است.
کاربردهای رایج منبع تغذیه بدون وقفه ۴۰۰-220SUPS
- سیستم‌های نظارت تصویری و دوربین‌های مدار بسته
- سامانه‌های اعلام و اطفاء حریق
- سیستم‌های کنترل تردد و دسترسی
- تجهیزات مخابراتی و بی‌سیم
- سیستم‌های امنیتی با نیاز به عملکرد ۲۴ ساعته
- سیستم‌های مانیتورینگ صنعتی و پزشکی
- تابلوهای برق اضطراری و UPS مرکزی
- دستگاه‌های حساس بیمارستانی مانند احیاء نوزادان زودرس
این دستگاه با قابلیت عملکرد پایدار در شرایط سخت محیطی و طراحی فشرده، انتخابی مطمئن برای پروژه‌های حساس امنیتی، نظامی، صنعتی و پزشکی به‌شمار می‌رود.
حفاظت‌ها
-
اضافه بار
در بازه ۱۰۵ تا ۱۵۰ درصد توان نامی دستگاه، مدار وارد حالت حفاظت جریان ثابت (Constant Current Limiting) می‌شود. پس از کاهش بار به محدوده مجاز، عملکرد دستگاه به‌صورت خودکار به وضعیت عادی بازمی‌گردد و نیازی به خاموش/روشن کردن نیست. -
اضافه ولتاژ
در صورت افزایش ولتاژ خروجی از بازه مجاز (بین ۲۸.۹۸ تا ۳۷.۲۶ ولت DC)، خروجی دستگاه به‌طور کامل قطع می‌شود. برای بازیابی ولتاژ خروجی، باید یک بار دستگاه را خاموش و سپس روشن نمایید. -
قطع باتری ضعیف
در صورتی که ولتاژ باتری به کمتر از ۲۰±۰.۵ ولت برسد، سیستم به‌صورت خودکار باتری را از مدار خارج می‌کند تا از تخلیه عمیق و آسیب به سلول‌های باتری جلوگیری شود. این مکانیسم باعث افزایش عمر مفید باتری خواهد شد. -
اتصال کوتاه
در صورت بروز اتصال کوتاه در خروجی، سیستم فوراً وارد وضعیت حفاظتی شده و جریان خروجی را محدود می‌کند. پس از رفع خطا، دستگاه به‌صورت خودکار به حالت عادی بازمی‌گردد. -
پلاریته معکوس باتری
در صورتی که باتری به‌صورت اشتباه و با قطبیت معکوس متصل شود، سیستم از ورود آن به مدار جلوگیری کرده و مانع آسیب به مدار داخلی و باتری می‌شود. -
افزایش دما
در صورت بالا رفتن دمای داخلی دستگاه از حد مجاز، مدار کنترل حرارت به‌صورت هوشمند عمل کرده و تا زمان بازگشت به دمای ایمن، خروجی را غیرفعال می‌کند تا به اجزای داخلی آسیبی نرسد.
قابلیت‌ها
-
هشدار AC OK
اعلام وضعیت وصل یا قطع بودن برق ورودی AC.
سیگنال دیجیتال رله‌ای ۳۰ ولت ۱ آمپر که در هنگام قطع برق به‌صورت خودکار تغییر وضعیت داده و امکان مانیتورینگ لحظه‌ای را برای سیستم‌های نظارتی فراهم می‌سازد. -
هشدار ضعیف بودن باتری (Battery Low)
در هنگام کاهش سطح ولتاژ باتری به کمتر از مقدار تعریف‌شده (زیر ۲۱ ولت در مدل ۲۷ ولت)، هشدار فعال شده و کاربر را پیش از تخلیه کامل باتری مطلع می‌سازد. -
هشدار سلامت باتری (Battery Health)
با بررسی وجود فیزیکی باتری، اتصال صحیح، و وضعیت ولتاژ آن، در صورت خرابی، جدا شدن یا دشارژ شدید، سیگنال هشدار به‌صورت رله‌ای صادر می‌شود. این قابلیت از سرقت باتری یا استفاده از باتری معیوب جلوگیری می‌کند. -
هشدار وضعیت خروجی DC (DC Output OK)
در صورت افت یا قطع ولتاژ خروجی، سیستم هشدار رله‌ای فعال شده و اعلام خطا به کاربر یا کنترلر مرکزی داده می‌شود. -
قطع خودکار باتری ضعیف
جهت جلوگیری از تخلیه عمیق باتری، در صورت کاهش ولتاژ باتری به کمتر از ۲۰±۰.۵ ولت، باتری به‌صورت خودکار از مدار خارج می‌شود تا از آسیب جدی به سلول‌های باتری جلوگیری شود. -
جبران‌سازی دمایی شارژ باتری
با افزایش دمای محیط، دستگاه به‌صورت هوشمند جریان شارژ را کاهش میدهد تا از بالا رفتن حرارت باتری، کاهش عمر مفید یا احتمال آسیب و انفجار جلوگیری شود. -
شارژ باتری به‌صورت ۲ و ۳ مرحله‌ای
قابلیت تنظیم و اجرای شارژ در دو حالت اصلی:-
مرحله Boost: شارژ سریع باتری با ولتاژ بالا (۲۷.۴ ولت)
-
مرحله Float: نگهداری باتری در حالت آماده‌باش با ولتاژ پایین‌تر (۲۷.۲ ولت)
همچنین در صورت نیاز امکان اجرای شارژ سه‌مرحله‌ای با جریان کنترلی نیز وجود دارد (قابل سفارشی‌سازی).
-
-
ورود خودکار باتری به مدار هنگام قطع برق
در زمان قطع برق شهری، بدون هیچ‌گونه وقفه‌ای باتری به‌صورت خودکار وارد مدار شده و تغذیه بار را ادامه میدهد. -
فن هوشمند کنترل‌شده با دما
مجهز به فن اتوماتیک که با توجه به دمای داخلی دستگاه و میزان جریان مصرفی فعال می‌شود. این عملکرد باعث کاهش صدای فن، افزایش طول عمر آن و کنترل بهتر گرما در محیط‌های صنعتی می‌شود. -
راه‌اندازی اولیه بدون نیاز به برق AC
دستگاه قابلیت روشن شدن اولیه تنها با اتصال باتری را دارد (COLD START). این ویژگی در زمان‌هایی که برق شهر هنوز تأمین نشده بسیار کاربردی است. -
ممانعت از ورود باتری معکوس به مدار
در صورت اتصال نادرست پلاریته باتری، مدار از ورود آن جلوگیری می‌کند و با هشدار LED کاربر را مطلع می‌سازد تا از آسیب به سیستم جلوگیری شود. -
سیگنال‌های رله‌ای صنعتی استاندارد
تمامی هشدارها از طریق خروجی‌های رله‌ای با تحمل ۳۰ ولت ۱ آمپر ارائه می‌شوند که امکان اتصال به انواع سیستم‌های کنترل صنعتی، PLC و آلارم را فراهم می‌کند.
دانلود فایل‌های مربوط به منبع تغذیه بدون وقفه هوشمند ۴۰۰-220SUPS27
| سری
220SUPS27-400 |
دانلود |
| مشخصات فنی |  |
جدول کامل خانواده منبع تغذیه بدون وقفه ۴۰۰-220SUPS
| خروجی مطلوب | لینک مشاهده | |
| کانال اول | کانال دوم (باتری شارژر) | |
| ۱۳.۶ ولت / ۳۰ آمپر | ۱۳.۶ ولت / ۱۲ آمپر | 220SUPS13-400 |
| ۲۷.۲ ولت / ۱۴ آمپر | ۲۷.۲ ولت / ۷ آمپر | 220SUPS27-400 |
| ۵۴ ولت / ۸ آمپر | ۵۴ ولت / ۴ آمپر | 220SUPS53-400 |
| برندها | |
|---|---|
| DC VOLTAGE | 27.2 |
| RATED CURRENT | 14 |
| CURRENT RANGE | 0~14A |
| RATED POWER | 400W |
| RIPPLE & NOISE | 250mVp-p |
| VOLTAGE ADJ. RANGE | 24~29V |
| VOLTAGE TOLERANCE | ±1.0% |
| LINE REGULATION | ±0.5% |
| LOAD REGULATION | ±0.5% |
| SETUP,RISE TIME | 2000ms, 30ms/230VAC2000ms at full Load |
| HOLD UP TIME | 40ms/230VAC at full Load |
| VOLTAGE RANGE | 175~265VAC, 305AVC Support for 30 Sec, 220VDC is available by order |
| FREQUENCY RANGE | 47~63Hz |
| POWER FACTOR (Typ.) | Without PFC circuit PF≥0.75/230VAC at full Load |
| EFFICIENCY (Typ.) | 88% |
| AC CURRENT (Typ.) | 12A/115VAC, 8A/230VAC |
| INRUSH CURRENT (Typ.) | COLD START 35A/115VAC 70A/230AC |
| LEAKAGE CURRENT | ≤1mA/240VAC |
| OVERLOAD | 105~150% rated output power, Protection type: Constant current Limiting , recovers automatically after fault condition is removed |
| OVER VOLTAGE | CH1 :28.98~37.26, Protection type: Shut down o/p voltage , re-power on to recover |
| BATTERY CUT OFF | |
| AC OK | OPTIONAL Relay contact output, ON : AC Okay ; OFF : AC Fail ; Max Rating : 30V-1A |
| BATTERY LOW ALARM | |
| DC OUTPUT ALARM | Relay contact output, SHORT: Output voltage range OK; OPEN: DC Output low; Max Rating: 30V-1A |
| BATTERY HEALTH ALARM | |
| WORKING TEMP. | -20~+70°C |
| WORKING HUMIDITY | 20~90% RH non-condensing |
| STORAGE TEMP., HUMIDITY | -20~+85°C , 10~90% RH |
| TEMP. COEFFICIENT | ±0.03% /°C (0~45°C) on CH1 Output |
| VIBRATION | 10~500Hz 2G 10min./ 1cycle, 60min each along X,Y,Z |
| SAFETY STANDARD | EAC TP TC 004, TUV EN60950-1, UL60950-1 |
| WITHSTAND VOLTAGE | I/P-FG : 2.0KVAC, I/P-O/P : 3KVAC, O/P-FG : 0.5KVAC |
| ISOLATION RESISTANCE | I/P-O/P, I/P-FG , O/P-FG : 100MΩ / 500VDC / 25°C / 70%RH |
| EMC EMISSION | EAC TP TC 020, EN55032 (CISPR32) Class B, EN61000-3-2, -3 |
| EMC IMMUNITY | criteria A, EN55024, EN61000-4-2,3,4,5,6,8,11, light industry level |
| MTBF | 257K hrs. min. MIL-HDBK-217F (25°C) |
| DIMENSION | 225*115*40mm |
| PACKING | 1.2Kg; 6pcs/8 Kg |
