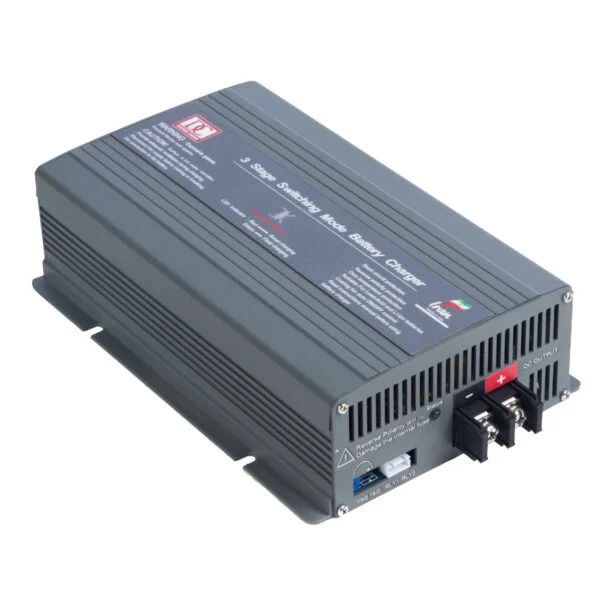

شارژر باتری صنعتی سه مرحله ای 600 وات - پهلو - MPB-600

شارژر باتری صنعتی سه مرحله ای 600وات - پنل چلویی - MPB-600

شارژر باتری صنعتی سه مرحله ای 600 وات - پنل پشتی ورودی AC - MPB-600

شارژر باتری صنعتی سه مرحله ای 600 وات - پنل پشت - MPB-600

شارژر باتری

باتری شارژر صنعتی اتوماتیک ۱۲ ولت ۶۰۰ وات | MPB-600-12 IDC

افزودن به علاقه مندی ها

مقایسه

بازه ولتاژ ورودی : 180 الی 266 ولت AC و 254 الی 370 ولت DC

مشخصات پیش فرض خروجی : VBost : 14.4V | VFloat : 13.6V | Current : 40A

مناسب شارژ باتری های 12 ولت / 135 الی 400 آمپر ساعت

شارژ انواع باتری های سرب اسید و باتری های لیتیوم-یون(سفارشی)

حفاظت ها : اتصال کوتاه / پلاریته معکوس / افزایش ولتاژ / افزایش دما

قابلیت ها : CHARGER OK / OUTPUT OK / جبران سازی دمایی / برنامه ریزی شارژ

تولید ملی، ۲ سال گارانتی و ۵ سال خدمات پس از فروش

مقایسه

توضیحات
مشخصات

باتری شارژر مدل MPB-600-12 دایان دانا ایستا، قابلیت شارژ باتری های سرب اسید و باتری های UPS و لیتومی(تحت سفارش) را دارد. این شارژ مناسب باتری های ۱۲ ولت ۱۳۵ الی ۴۰۰ آمپرساعت می‌باشد. الگوریتم شارژ این دستگاه سه مرحله ای می‌باشد و به کاربر این امکان را میدهد که شارژر را برنامه ریزی بکند. ولتاژ بوست پیشفرض ۱۴.۴ ولت، ولتاژ فلوت پیش فرض ۱۳.۶ ولت و حداکثر جریان خروجی آن ۴۰ آمپر می‌باشد. حداکثر توان دائم کار شارژر ۶۰۰ وات و بازده آن ۸۵ درصد است. از سیگنال های کنترلی رله‌ای CHARGER OK و OUTPUT OK پشتیبانی میکند.

با افتخار اعلام میکنیم که این شارژر باتری تولید با کیفیت کشور عزیزمان ایران می‌باشد. برای تضمین کیفیت، شرکت دایان دانا ایستا، ۲ سال گارانتی بی‌قید و شرط برای تمامی محصولات به مشتریان ارائه میدهد.

ویژگی ها

رنج استاندارد ولتاژ ورودی ۱۸۰ الی ۲۶۴ ولت AC
قابلیت اتصال به ولتاژ HVDC ولتاژ بالا : ۲۵۴ الی ۳۷۰ ولت DC
شارژ انواع باتری های سرب اسید ( Flooded , Gel و AGM) و باتری های لیتیوم-یون (لیتیوم-آهن , لیتیوم-منگنز)
حفاظت ها : اتصال کوتاه / پلاریته معکوس / افزایش ولتاژ خروجی / افزایش دما
نمایشگر LED بیانگر وضعیت شارژ
قابلیت برنامه ریزی ولتاژ ولتاژ بوست و فلوت
خنک سازی به وسیله فن
پشتیبانی از سیگنال کنترلی رله ای : CHARGER OK و OUTPUT OK
تست زیر ۱۰۰% بار کامل
دو سال گارانتی بی قید و شرط و پنج سال خدمات پس از فروش

حفاظت ها

۱. حفاظت در برابر اتصال کوتاه

حفاظت به وسیله فیوز داخلی. کاربر میتواند فیوز را جایگزین کند (بدون اینکه باتری به حالت سکسه وارد شود.)

۲.حفاظت دربرابر پلاریته معکوس

حفاظت به وسیله فیوز داخلی

۳.حفاظت در برابر افزایش ولتاژ

خروجی دستگاه قطع میشود. برای بازیابی مجدد یکبار آن را از برق جدا و سپس وصل نمایید.

۴.حفاظت در برابر افزایش دما

قطع خروجی دستگاه. حفاظت به وسیله ترموسوییچ داخلی

قابلیت ها

۱.سیگنال کنترل دیجیتال رله ای CHARGER OK

حداکثر نرخ کنتاکت رله :30V/1A مقاومتی
اگر کنتاکت رله وصل باشد، باتری شارژر به درستی کار میکند. اگر کنتاکت رله قطع باشد، برای باتری شارژ مشکلی پیش آمده یا اینکه، دستگاه حفاظت زده است.

۲.سیگنال کنترلی رله ای OUTPUT OK

حداکثر نرخ کنتاکت رله :30V/1A مقاومتی
اگر کنتاکت رله وصل باشد، بدین منظور است که شارژ باتری تمام شده و باتری شارژ است و اگر کنتاکت رله قطع باشد، یعنی اینکه باتری در حال حاضر در فرآیند شارژ قرار دارد.

۳.جبران سازی نرخ شارژ وابسته به دمای محیط

در صورت افزایش دمای محیط ظرفیت باتری کاهش می‌یابد. برای این منظور باید نرخ شارژ باتری کاهش پیدا کند تا از خطرات احتمالی نظیر، انفجار بارتری، کاهش عمر باتری و خسارت‌های ناشی از افزایش حرارت جلوگیری کند.

الگوریتم شارژ اتوماتیک سه مرحله ای :

در زمان شروع به شارژ ، باطری شارژر بیشترین جریان ممکن را با ولتاژ VDC14.4 (برای مدل ۱۲ ولتی) در نظر میگیرد،رنگ LED قرمز خواهد بود و فن دستگاه شروع به کار میکند. بسته به ظرفیت باطری و با گذشت زمان جریان شارژر به مرور و اتوماتیک کاهش خواهد یافت، البته این زمان با توجه به ظرفیت باطری ممکن است ساعت‌ها طول بکشد.

سپس زمانی که جریان دهی باطری شارژر به ده درصد توان آن برسد دستگاه با کاهش ولتاژ به VDC13.6 وارد مرحله فلوت خواهد شد و ولتاژ شارژر با ولتاژ باطری برابر خواهد شد. این حالت را به اصطلاح فلوت یا حالت شناور میگویند. در حالت فلوت رنگLED سبز خواهد بود و فن به طور اتوماتیک خاموش خواهد بود.

الگوریتم باتری شارژر صنعتی خودکار MPB-600

کاربردها :

شارژرهای باتری بر خلاف پاورسوئیچنگ های صنعتی ولتاژ ثابت، برای شارژ نمودن باتری می‌بایست از الگورتیم خاصی پیروی کنند. سازندگان باتری در کاتالوگ های خود روش شارژ نمودن باتری را به کاربران ارائه میدهد. در حال حاضر الگورتیم شارژ سه مرحله / دو مرحله ای، یک الگورتیم عمومی برای بسیاری از باتری های صنعتی و تجاری می‌باشد.

شارژ درست باتری باعث افزایش طول عمر باتری، افزایش نرخ درصد شارژ، کاهش خطرات احتمالی در روند شارژ، کاهش نرخ پیر شدن باتری در طولانی مدت و … خواهد شد.

باتری شارژرهای دایان دانا با توجه به کیفیت ساخت و استفاده از قطعات مناسب، سبب شده در مصارف سطح بالا و حساس نیز کاربردهای مخابراتی و نظامی، اتوماسیون و هوشمندسازی صنعتی و وسایل نقلیه عمومی کاربرد داشته باشد.

مصارف باتری شارژر MPB-600 :

لیفتراک های برقی
اسکوتر و دوچرخه های برقی
موتور ژنراتورهای گازوئیلی
سیستم پشتیبان برق تابلو برق های صنعتی
دوربین های مدار بسته
سیستم برق اضطراری
احیای باتری های مرده خودرو ها و موتورها

دانلود فایل‌های مربوط به تغذیه

سری MPB-600-12	دانلود
مشخصات فنی

جدول کامل خانواده باتری شارژ MPB-600

ولتاژ نامی باتری	ظرفیت باتری پیشنهادی	لینک مشاهده
۱۲ ولت	۱۳۵-400Ah	MPB-600-12
۲۴ ولت	۷۰-210Ah	MPB-600-24
۴۸ ولت	۳۵-105Ah	MPB-600-48

شناسه محصول: MPB-600-12 دسته: شارژر باتری برچسب: 600 وات, IDC, leac-acid, REMOTE-ON/OF, UL certificate, wide inpute, باتری, باتری 12 ولتی, باطری, پاورساپلای, جریان ثابت, دایان دانا, دایان دانا ایستا, سرب اسید, شارژر, شارژر سرب اسید, شارژر سه مرحله ای, گارانتی, لید اسید, منبع تغذیه

برندها	دایان دانا ایستا
BOOST CHARGE VOLTAGE Vboost	14.4
FLOAT CHARGE VOLTAGE Vfloat	13.6
RECOMMENED BATTERY (AMP HOURS)	135 – 400 Ah
BATTERY TYPE	Li-iON, Open & Sealed Lead Acid
OUTPUT CURRENT	40.0A
RATED POWER	350W
VOLTAGE RANGE	180 – 264VAC, 254 – 370VDC
FREQUENCY RANGE	47~63Hz
POWER FACTOR (Typ.)	>0.65@230VAC
EFFICIENCY (Typ.)	85%
AC CURRENT (Typ.)	6.5A@230VAC
INRUSH CURRENT (Typ.)	COLD START 50A
LEAKAGE CURRENT	<3.5mA@230VAC
SHORT CIRCUIT	Built in Fuse. User can replace / without Battery goes to Hiccup mode
REVERSE POLARITY	By internal Fuse.
OVERLOAD	105~150% rated output powe, Protection type: Hiccup mode, recovers automatically after fault condition is removed
OVER VOLTAGE	16 – 18V
OVER TEMPERATURE	By internal thermo switch
CHARGER OK	Relay contact 1
OUTPUT OK	Relay contact 2
WORKING TEMP.	-20 – +60˚C Refer to Derating Curve
WORKING HUMIDITY	20~90% RH non-condensing
VIBRATION	10~500Hz 2G 10min./ 1cycle, 60min each along X,Y,Z
SAFETY STANDARD	IEC60335-2-29
WITHSTAND VOLTAGE	I/P-FG : 2.0KVAC, I/P-O/P : 3KVAC, O/P-FG : 0.5KVAC
ISOLATION RESISTANCE	I/P-O/P, I/P-FG , O/P-FG : 100MΩ / 500VDC / 25°C / 70%RH
EMC EMISSION	EN55032 (CISPR32) Class B
EMC IMMUNITY	EN55024, EN61000-4-2,3,4,5,6,8,11
MTBF	120Khrs
DIMENSION	25015849mm(LWH)
PACKING	2.2Kg ; 6pcs / 13Kg
