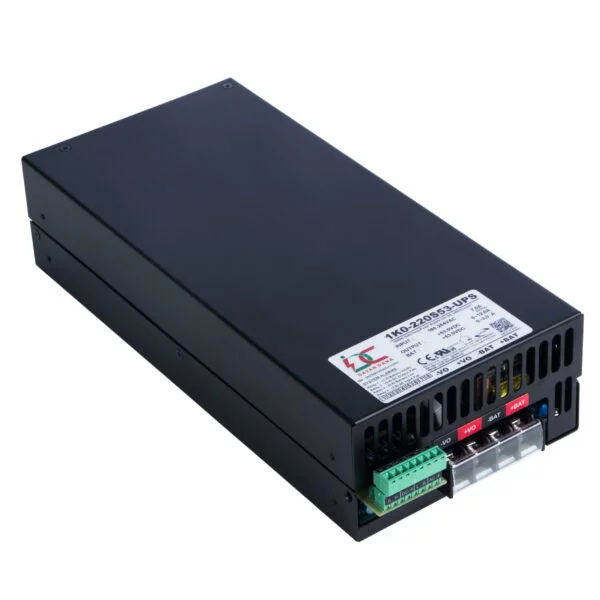

منبع تغذیه بدون وقفه هوشمند ۵۴ ولت ۲۱ آمپر + شارژر داخلی | IDC 1K0-220SUPS53SP

افزودن به علاقه مندی ها

مقایسه

ورودی برق : 175 الی 265 ولت AC

خروجی کانال اول : 54 ولت 20 آمپر (قابل تنظیم در بازه 47 الی 59 ولت)

خروجی کانال دوم شارژر باتری : 54 ولت 2 الی 4 آمپر

قابل استفاده و شارژ نمودن انواع باتری های سرب اسید و باتری های لیتیوم-یون(سفارشی)

حفاظت ها : اتصال کوتاه / اضافه بار / افزایش ولتاژ خروجی / قطع باتری ضعیف / اتصال پلاریته معکوس باتری / افزایش دما

سیگنال های دیجیتالی رله ای سلامت باتری / قطعی برق DC خروجی / ضعیف شدن باتری / قطعی برق AC ورودی

تولید ملی، ۲ سال گارانتی و ۵ سال خدمات پس از فروش

مقایسه

توضیحات
مشخصات

منبع تغذیه بدون وقفه DC UPS هوشمند دایان دانا مدل IDC 1K0-220SUPS53SP از سری منابع تغذیه امنیتی (SECURITY) می‌باشد. ولتاژ خروجی کانال اول آن ۵۴ ولت (قابل تنظیم در بازه ۴۷ الی ۵۹ ولت)، حداکثر جریان خروجی آن ۲۱ آمپر می‌باشد. کانال دوم آن یک شارژر باتری با الگوریتم سه مرحله ای / دو مرحله ای ۴۸ ولت با جریان دهی ۲ الی ۴ آمپر است. حداکثر توان این دستگاه ۱۰۰۰ وات و بازده آن ۸۶ درصد است. همچنین قادر است پیک توان ۱۴۰۰ واتی را به مدت ۵ دقیقه پوشش دهد.

این منبع تغذیه از دو ورودی پشتیبانی میکند، ورودی برق شهری AC و باتری. به هنگام قطعی برق شهری AC، توان بار خروجی از باتری تامین میشود. در شرایطی که برق AC جریان دارد، علاوه بر تامین توان بار خروجی از طریق برق شهر، در صورت ضعیف شدن باتری، به طور هوشمند باتری را شارژ میکند و بعد از اتمام شارژ به صورت خودکار قطع میشود که سبب افزایش عمر باتری و سلامت آن میگردد.

منبع تغذیه DC UPS هوشمند ۱K0-220SUPS در سه حالت بصورت PCB، ENCLOSED و L-BRACKET قابل تحویل میباشد.

با افتخار اعلام میکنیم که این منبع تغذیه DC UPS تولید با کیفیت کشور عزیزمان ایران می‌باشد. برای تضمین کیفیت، شرکت دایان دانا ایستا، ۲ سال گارانتی بی‌قید و شرط برای تمامی محصولات به مشتریان ارائه میدهد.

ویژگی ها

رنج گسترده ولتاژ ورودی ۱۷۵ الی ۲۶۵ ولت AC
بازده ۸۶ درصد
شارژ داخلی مناسب برای انواع باتری های سرب اسید و باتری های لیتیوم-یون(سفارشی)
دارای قابلیت اطمینان بالا و استفاده در سیستم های حساس امنیتی
حفاظت ها : اتصال کوتاه / اضافه بار / افزایش ولتاژ خروجی / قطع باتری ضعیف / اتصال پلاریته معکوس باتری / افزایش دما
پوشش پیک توان ۱۴۰۰ وات به مدت ۵ دقیقه بدون باتری
طراحی فشرده با چگالی توان بالا
فن کنترل شده با دما
سیگنال های دیجیتالی رله ای
- سلامت باتری / قطعی برق DC خروجی / ضعیف شدن باتری / قطعی برق AC ورودی
راه اندازی اولیه تنها با باتری و بدون برق AC
دو سال گارانتی بی قید و شرط

کاربرد منبع تغذیه بدون وقفه DC UPS

بسیاری از دستگاه‌های که برای تغذیه خود از برق DC استفاده میکنند، بسته به کاربرد و حساسیت عملکرد آنها، لازم است که به صورت دائمی و بدون وقفه در مدار باشند. با توجه به اینکه منبع تغذیه سوئیچینگ عادی که تنها وابسته به برق ورودی AC اند، در صورت قطع برق AC، تغذیه بارهای سمت خروجی منبع تغذیه نیز قطع خواهد شد.

برای حل این مشکل میتوان از دستگاه‌های اینورتر AC UPS در سمت ورودی منبع تغذیه سوئیچینگ استفاده کرد، اما سبب کاهش راندمان خواهد شد و به دلیل خروجی برق شبه سینوسی یا موج مربعی اینورتر سبب آسیب منبع تغذیه می‌شود. اما راهکار بهتری نیز وجود دارد؛ منابع تغذیه بدون وقفه DC UPS.

با توجه به نوع تغذیه مصرف کننده نهایی که برق DC بود. منابع تغدیه DC UPS در کنار ورودی برق AC، یک ورودی باتری شارژی به آن افزوده شده است. بنابراین در زمان قطع برق AC شهری، برق DC خروجی از طریق انرژی ذخیره شده در باتری تامین خواهد شد و دستگاه در سمت خروجی کاملا بدون وقفه تا زمان وصل شدن برق AC به عملکرد خود ادامه میدهد.

منبع تغذیه ۱K0-220SUPS با قابلیت UPS از سری منبع تغذیه های سری SECURITY میباشد. نامگذاری این سری بخاطر قابلیت کارکرد بی وقفه آن حتی درصورت نبود برق شهر و با استفاده از یک باتری خارجی میباشد. دایان دانا ایستا با طراحی رنج ولتاژ ورودی منبع تغذیه مابین ۱۷۵ الی ۲۷۰ ولت AC و تطابق برق ورودی با استاندارد کشور ایران و همچنین تجهیز مدار ورودی در صورت سفارش به اصلاح ضریب قدرت ACTIVE PFC، بالاترین بازده را در این نوع پاور ایجاد کرده است.

اضافه بر خروجی DC این منبع تغذیه خروجی دیگری را بعنوان باطری شارژر با سطح جریان پایین تری برای شارژ یک باتری در نظر گرفته شده تا در زمان نبود برق شهر ACمنبع تغذیه بتواند خروجی DC خود را به صورت پیوسته و بدون قطعی از طریق باطری تامین نماید.

نکته : در تمامی منابع تغذیه با ویژگی UPS ، خروجی اول میتواند از تمام جریان نامی منبع تغذیه به شرط شارژ بودن باطری و یا عدم استفاده از خروجی دوم تولید و ارائه کند.

مصارف منبع تغذیه بدون وقفه IDC 1K0-220SUPS–SP

سیستم های امنیتی
سیستم های امنیتی و بدون وقفه
بی‌سیم و کاربردهای مخابراتی
سیستم های برق اضطراری
سیتستم های اعلام اضطرای
سیستم های آتش نشانی و اطفا حریق
سیستم های UPS
سیستم های مانیتورینگ و دوربین های مدار بسته
دستگاههای احیاء نوزادان زودرس
کلیدهای دژنکتور

حفاظت ها

۱.اضافه بار

- در بازه ۱۰۵ الی ۱۵۰ درصد حداکثر توان نامی دستگاه
- به مد حفاظت جریان ثابت میرود؛ بعد کاهش بارکشی به حداکثر توان نامی دستگاه به صورت خودکار به حالت اولیه برمیگردد.

۲.اضافه ولتاژ

- حفاظت بار در برابر اضافه ولتاژ خروجی در بازه در بازه ۶۴.۴۹ الی ۷۰.۶۳ ولت DC
- ولتاژ خروجی دستگاه قطع میشود. برای بازیابی مجدد کانورتر یکبار دستگاه را خاموش و سپس روشن نمایید.

۳.قطع باتری ضعیف

- به هنگام کاهش ظرفیت باتری برای جلوگیری از مرده شدن باتری، باتری را قطع میکند

۴.اتصال کوتاه

قابلیت ها

۱. هشدار AC OK

اعلام وضعیت قطع یا وصل بودن برق ورودی AC
سیگنال دیجیتال رله‌ای ۳۰ ولت ۱ آمپر

۲.هشدار ضعیف بودن باتری

با استفاده از باتری و تخلیه شدن انرژی آن، برای هشدار به کاربر قبل از خاموشی کل سیستم به خاطر عملکرد “حفاظت قطع باتری ضعیف” به کاربر هشدار میدهد

۳.وصل بودن برق DC

اعلام وضعیت وصل بودن برق DC خروجی نهایی

۴.هشدار سلامت باتری

اعلام وضعیت وصل بودن باتری به دستگاه.
در صورت سرقت باتری با استفاده از الگورتیم هوشمند داخلی آن را شناسایی میکند و آن را نیز اطلاع میدهد.

۵.جبران سازی نرخ شارژ وابسته به دمای محیط

در صورت افزایش دمای محیط ظرفیت باتری کاهش می‌یابد. برای این منظور باید نرخ شارژ باتری کاهش پیدا کند تا از خطرات احتمالی نظیر، انفجار بارتری، کاهش عمر باتری و خسارت‌های ناشی از افزایش حرارت جلوگیری کند.

۶.الگوریتم شارژ سه مرحله ای ( دو مرحله ای سفارشی)

شارژرهای باتری بر خلاف پاورسوئیچنگ های صنعتی ولتاژ ثابت، برای شارژ نمودن باتری می‌بایست از الگورتیم خاصی پیروی کنند. سازندگان باتری در کاتالوگ های خود روش شارژ نمودن باتری را به کاربران ارائه میدهد. در حال حاضر الگورتیم شارژ سه مرحله / دو مرحله ای، یک الگورتیم عمومی برای بسیاری از باتری های صنعتی و تجاری می‌باشد

دانلود فایل‌های مربوط به تغذیه

سری

IDC 1K0-220SUPS53SP

دانلود

مشخصات فنی

گزارش فنی

جدول کامل خانواده منبع تغذیه بدون وقفه IDC 1K0-220SUPS

خروجی مطلوب		لینک مشاهده
کانال اول	کانال دوم (باتری شارژر)	لینک مشاهده
۲۷.۲ ولت / ۴۰ آمپر	۲۷.۲ ولت / ۸ آمپر	IDC 1K0-220SUPS27SP
۵۴ ولت / ۲۰ آمپر	۵۴ ولت / ۴ آمپر	IDC 1K0-220SUPS53SP
۱۲۰ ولت / ۱۱ آمپر	۱۲۰ ولت / ۳ آمپر	IDC 1K0-220SUPS120SP

برندها	دایان دانا ایستا
DC VOLTAGE	54
RATED CURRENT	20
CURRENT RANGE	0~21A
RATED POWER	1000W
RIPPLE & NOISE	150mVp-p
VOLTAGE ADJ. RANGE	47~59V
VOLTAGE TOLERANCE	±1.0%
LINE REGULATION	±0.5%
LOAD REGULATION	±0.5%
SETUP,RISE TIME	2000ms, 30ms/230VAC2000ms at full Load
HOLD UP TIME	40ms/230VAC at full Load
VOLTAGE RANGE	175~265VAC
FREQUENCY RANGE	47~63Hz
POWER FACTOR (Typ.)	Without PFC circuit PF≥0.65/230VAC at full Load
EFFICIENCY (Typ.)	86%
AC CURRENT (Typ.)	12A/115VAC, 8A/230VAC
INRUSH CURRENT (Typ.)	COLD START 35A/115VAC 80A/230AC
LEAKAGE CURRENT	≤1mA/240VAC
OVERLOAD	105~150% rated output power, Protection type: Constant current Limiting , recovers automatically after fault condition is removed
OVER VOLTAGE	CH1 :28.98~37.26, Protection type: Shut down o/p voltage , re-power on to recover
BATTERY CUT OFF	20±0.5
AC OK	Relay contact output, SHORT: AC Okay; OPEN: AC Fail; Max Rating: 30V-1A
BATTERY LOW ALARM	Batt low alarm when: <21V, Relay contact output, SHORT: Battery voltage range OK; OPEN: Battery low; Max Rating: 30V-1A
DC OUTPUT ALARM	Relay contact output, SHORT: Output voltage range OK; OPEN: DC Output low; Max Rating: 30V-1A
BATTERY HEALTH ALARM	Relay contact output, SHORT: Battery available, Batt voltage is normal; OPEN: Battery not detected, stolen or damaged or OUT OF ORDER., Rating: 30V-1A
WORKING TEMP.	-20~+70°C
WORKING HUMIDITY	20~90% RH non-condensing
STORAGE TEMP., HUMIDITY	-20~+85°C , 10~90% RH
TEMP. COEFFICIENT	±0.03% /°C (0~45°C) on CH1 Output
VIBRATION	10~500Hz 2G 10min./ 1cycle, 60min each along X,Y,Z
SAFETY STANDARD	EAC TP TC 004, TUV EN60950-1, UL60950-1
WITHSTAND VOLTAGE	I/P-FG : 2.0KVAC, I/P-O/P : 3KVAC, O/P-FG : 0.5KVAC
ISOLATION RESISTANCE	I/P-O/P, I/P-FG , O/P-FG : 100MΩ / 500VDC / 25°C / 70%RH
EMC EMISSION	EAC TP TC 020, EN55032 (CISPR32) Class B, EN61000-3-2, -3
EMC IMMUNITY	criteria A, EN55024, EN61000-4-2,3,4,5,6,8,11, light industry level
MTBF	257K hrs. min. MIL-HDBK-217F (25°C)
DIMENSION	25013064mm
PACKING	2.3Kg; 6pcs/14 Kg
